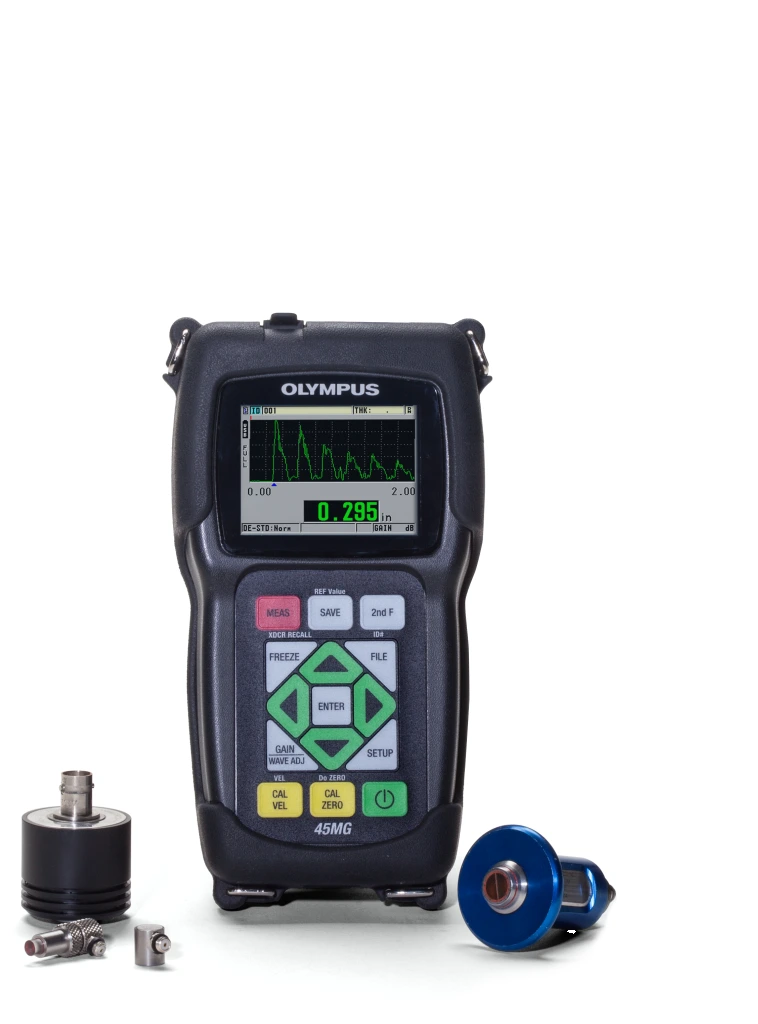

45MG tykkelsesmåler
45MG er en ultrasonisk tykkelsesmåler, der anvendes til både korrosionsmåling og præcisionsmåling, hvor der er behov for fleksibilitet i valg af transducere (lydhoveder) og målemetoder. Instrumentet anvendes til inspektion af rør, tanke og komponenter, hvor godstykkelsen skal vurderes uden adskillelse eller indgreb.
Den egner sig særligt til opgaver, hvor kravene går ud over simpel tykkelsesmåling, men hvor der stadig ønskes et håndholdt og overskueligt instrument.

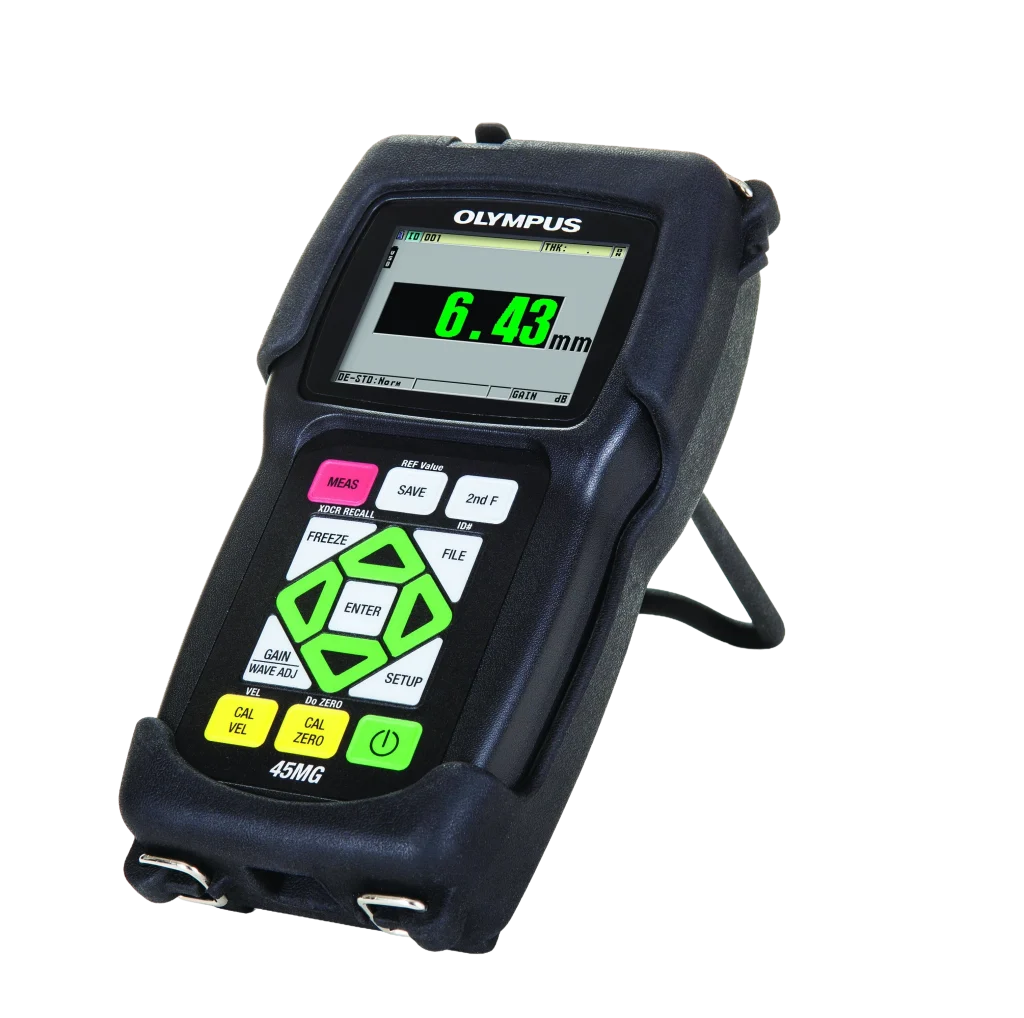

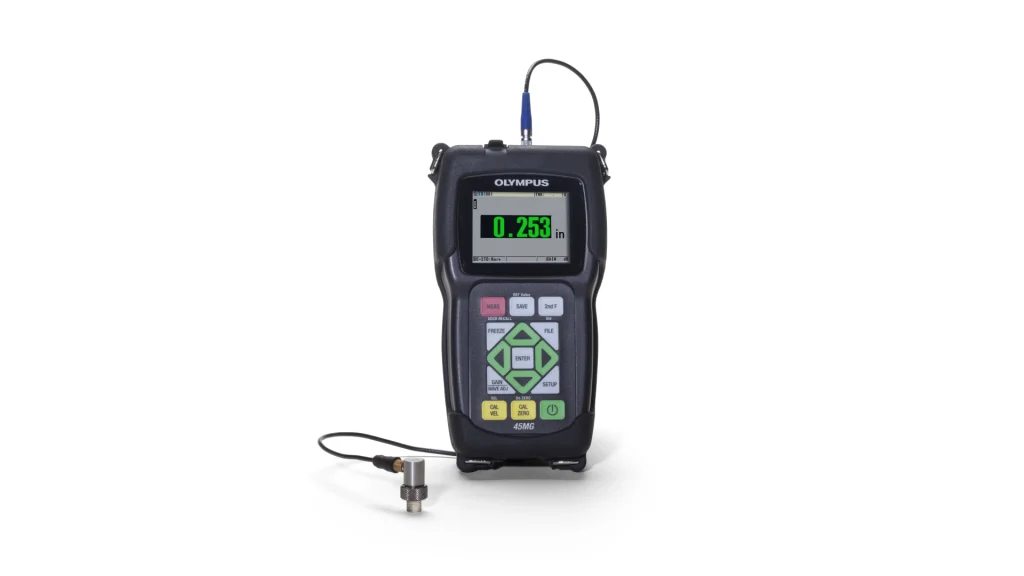

45MG Produktbeskrivelse
45MG er et ultralydsinstrument til tykkelsesmåling, der kan tilpasses forskellige inspektionsopgaver gennem valg af transducer og softwarefunktioner. Instrumentet understøtter både:
- Dual element transducere til korrosionsmåling
- Single element transducere til præcise målinger
Det betyder, at samme instrument kan anvendes på tværs af flere opgavetyper – fra vedligeholdelsesinspektion til kvalitetskontrol.
Instrumentet er desuden udstyret med intern datalogning, så målinger kan gemmes, struktureres og anvendes som dokumentationsgrundlag. Det er relevant i opgaver, hvor målinger gentages over tid, og hvor udviklingen i materialetykkelse skal kunne følges.

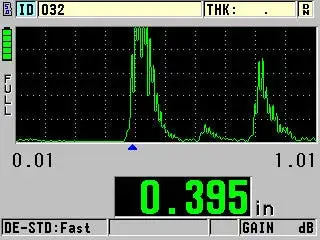

Med mulighed for funktioner som A-scan (visning af rå signal) og måling gennem coating kan 45MG tilpasses mere krævende målesituationer.
Udvalgte nøglespecifikationer
- Ultrasonisk tykkelsesmåling på mange materialetyper
- Kompatibel med dual og single element transducere
- Echo-to-echo / måling gennem coating (valgfri)
- A-scan visning (valgfri)
- Intern datalogger til målinger og waveforms
- USB og microSD til dataoverførsel
- Farvedisplay med god læsbarhed
- IP67-beskyttelse til industrielle miljøer
For fulde specifikationer henvises til datablad.
Anvendelser
45MG anvendes i en bred vifte af industrier, hvor der er behov for at vurdere materialetykkelse og opdage nedbrydning.
Typiske anvendelser:
- Korrosionskontrol i rør, tanke og trykbeholdere
- Inspektion af stålkonstruktioner
- Måling af plader, beholdere og procesudstyr
- Kvalitetskontrol i produktion
Måling gennem coating uden fjernelse af maling
Instrumentet bruges ofte som en del af planlagt vedligehold, hvor målinger gentages og sammenlignes over tid.
Udvalgte Fordele
En væsentlig styrke ved 45MG er fleksibiliteten i anvendelse.
Muligheden for at kombinere forskellige transducere betyder, at instrumentet kan anvendes til både grove korrosionsmålinger og mere præcise målinger uden at skifte udstyr.
Funktioner som A-scan giver mulighed for at vurdere signalets kvalitet og validere målinger, hvilket er relevant i materialer med støj eller komplekse strukturer.
Muligheden for måling gennem coating betyder, at overfladebehandling ikke behøver fjernes før måling, hvilket reducerer forberedelsestid og indgreb i komponenten.
Datalogning gør det muligt at opbygge historik og skabe et dokumenteret grundlag for vedligeholdsbeslutninger.
Hvornår er 27MG det rigtige valg?
45MG er relevant, når behovet går ud over en simpel korrosionsmåler, men hvor der ikke er behov for et fuldt flerkanals ultralydsinstrument.
Instrumentet vælges typisk når:
- Der arbejdes med både korrosion og præcisionsmåling
- Der er behov for fleksibilitet i valg af transducer
- Målinger skal kunne dokumenteres og gemmes
- Der opstår behov for at validere målinger via A-scan
- Der måles på coatede overflader uden forberedelse
Det gør 45MG til et naturligt valg i mange vedligeholds- og inspektionsmiljøer, hvor opgaverne varierer.
Teknologisk overblik - Ultralyd
Ultrasonisk tykkelsesmåling (UT – Ultrasonic Testing) baserer sig på højfrekvente lydbølger, som sendes ind i materialet via en transducer (lydhoved).
Når signalet rammer materialets bagside, reflekteres det tilbage, og instrumentet beregner tykkelsen ud fra den tid, signalet er om at bevæge sig gennem materialet.
Metoden gør det muligt at:
- Måle fra én side
- Undgå indgreb i materialet
- Udføre gentagne målinger med høj reproducerbarhed
Det gør teknologien velegnet til løbende overvågning af materialenedbrydning og vurdering af restlevetid.
Valg af transducer (lydhoved)
Valget af transducer har direkte betydning for måleresultatet og bør tilpasses opgaven.
Dual element transducere anvendes typisk til korrosionsmåling på rør og tanke, hvor der kan forekomme ujævn indvendig nedbrydning. Her giver opsætningen en mere stabil måling på ru eller korroderede overflader.
Single element transducere anvendes til præcise målinger på homogene materialer og ved tyndere emner, hvor der er behov for høj opløsning.
Derudover har frekvensvalg betydning:
- Lav frekvens → bedre gennemtrængning i grove materialer
- Høj frekvens → bedre opløsning ved tynde materialer
Valget afhænger derfor af både materiale, geometri og måleopgave.
Begrænsninger og overvejelser
For at opnå pålidelige målinger er det vigtigt at vælge korrekt transducer og opsætning i forhold til materialet.
Materialer med grov struktur eller høj dæmpning kan påvirke signalet og kræver særlig opmærksomhed i opsætningen.
Derudover kan forskellige materialer have forskellig lydhastighed, hvilket har betydning for måleresultatet og bør tages i betragtning ved skift mellem materialer.
FAQ - 45mg
Hvad er forskellen på 45MG og en simpel tykkelsesmåler?
Kan 45MG måle gennem maling?
Hvornår er A-scan relevant?
Hvilke materialer kan måles?
Er instrumentet egnet til gentagne målinger?
Rådgivning og næste skridt
Hos ENDOTEST rådgiver vi om valg af tykkelsesmåler, transducer (lydhoved) og opsætning i forhold til jeres konkrete opgave. Vi tilbyder også demo af 45MG.
Kontakt os for en uforpligtende dialog om jeres behov.
