Officiel dansk forhandler af EVIDENT (tidligere Olympus)
Mikroskoper til materialeanalyse & kvalitetskontrol
Et industrielt mikroskop er et optisk eller digitalt instrument, der forstørrer materialer og komponenter, så fejl, mikrostruktur og overflader kan analyseres og dokumenteres. Det bruges i kvalitetskontrol, materialeanalyse og forskning i blandt andet metal-, elektronik- og medicoindustrien.
Fra visuel inspektion til 3D-overfladetopografi. Vi finder det rette mikroskop til din analyseopgave – med personlig rådgivning og demo.
Hos ENDOTEST forhandler vi industrielle mikroskoper fra EVIDENT (tidligere Olympus), der anvendes i laboratorier, forskning og produktion, hvor der stilles krav til præcis visuel analyse og dokumentation.
- Materialeanalyse og metallurgi
- Inspektion af elektronik og mikrokomponenter
- Analyse af overflader og strukturer
- Kvalitetskontrol i produktion
Kort fortalt
Hvilket mikroskop har du brug for?
Et industrielt mikroskop forstørrer materialer og komponenter, så fejl, mikrostruktur og overfladedetaljer kan ses, måles og dokumenteres. Stereomikroskoper bruges til visuel inspektion i 3D, lys- og metallurgiske mikroskoper til mikrostruktur i metaller, digitale mikroskoper til hurtig dokumentation og måling, laser konfokale mikroskoper til 3D-overfladetopografi og cleanliness-mikroskoper til automatisk partikel- og renhedsanalyse.
ENDOTEST er officiel dansk forhandler af EVIDENT’s industrielle mikroskoper (tidligere Olympus) og hjælper med valg af mikroskop, optik, kamera og software, demo, levering, oplæring og support.
Udvalget
Mikroskoper forhandlet af ENDOTEST
Herunder finder du det udstyr og de mikroskoper, ENDOTEST forhandler til materialeanalyse, laboratoriearbejde og kvalitetskontrol. Udvalget omfatter blandt andet stereomikroskoper til visuel inspektion, metallurgiske lys- og digital mikroskoper til analyse af materialestrukturer samt laser konfokal mikroskoper til analyse af overflader i høj opløsning.
Valget af mikroskop afhænger blandt andet af prøvetype, ønsket forstørrelse, analysemetode og krav til dokumentation. Nogle opgaver kræver hurtig visuel inspektion af komponenter, mens andre analyser fokuserer på mikrostruktur, overfladetopografi eller materialeforandringer. ENDOTEST rådgiver gerne om valg af instrument, optik og software i forhold til jeres konkrete analyseopgave.
Dokumentation & måling
Digitale mikroskoper

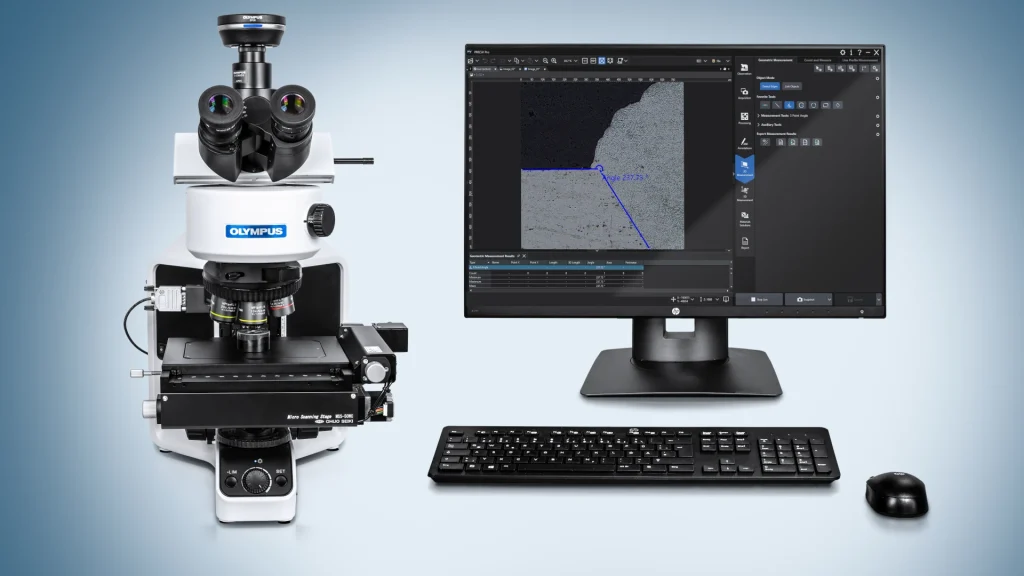

Digitale mikroskoper kombinerer optik og kamera, så billeder kan vises direkte på en skærm og dokumenteres via software. De anvendes til inspektion, analyse og billeddokumentation i laboratorier og produktion.

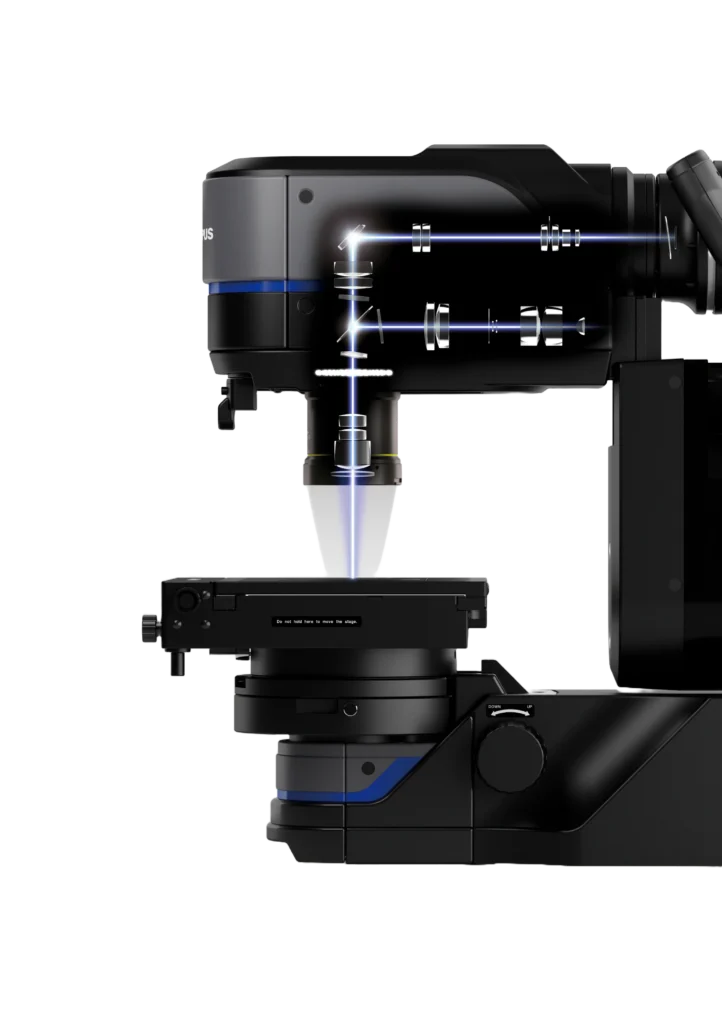

Modeller: DSX2000 – fuldt motoriseret, 26x–7.300x, 7 lysmetoder, 2D/3D-målinger
Mikrostruktur
Lysmikroskoper
Lysmikroskoper anvendes til analyse af materialers mikrostruktur i laboratorier og materialeanalyse. De bruges blandt andet til metallurgiske analyser, fejlanalyse og dokumentation af materialestrukturer.
Modeller: BX53M (opret) · GX53M (omvendt, til metallurgi)
Visuel inspektion i 3D
Stereomikroskoper
Stereomikroskoper anvendes til visuel inspektion af komponenter og materialer, hvor et tredimensionelt billede og god arbejdsafstand er vigtigt. De bruges ofte til montage, elektronikinspektion og generel kvalitetskontrol.
Modeller: SZ51/SZ61 · SZX7 · SZX10 · SZX16 (op til 115x)
3D-overflader
Laser konfokal mikroskoper
Laser konfokale mikroskoper anvendes til detaljeret analyse af overflader og mikrostrukturer i høj opløsning. Teknologien gør det muligt at analysere topografi og strukturer i tre dimensioner.
Modeller: LEXT OLS5000 – kontaktløs, ikke-destruktiv 3D-måling
Renhed & partikler
Cleanliness mikroskoper
Cleanliness mikroskoper anvendes til analyse af partikler og forurening på komponenter og overflader. De bruges blandt andet i renheds- og partikleanalyser i produktion og kvalitetskontrol.
Modeller: CIX100 – partikler fra 2,5 µm til 42 mm, rapport med ét klik
Belysning
Mikroskop ringlys
Ringlys anvendes som belysning til mikroskoper, hvor ensartet og kontrolleret lys er vigtigt for at fremhæve detaljer i prøven. Det giver bedre kontrast og mere stabile visuelle observationer.
Tilbehør
Kamera til mikroskop
Gør dit mikroskop digitalt med et DeltaPix-kamera – fx 4K-kameraet H4KFW08DPXII (8,3 MP, 4K-video, fokus-stacking, HDMI/USB 3.0/Wi-Fi/Ethernet, stand-alone) eller Invenio 12EIV (12,5 MP, op til 27 fps ved fuld opløsning).
Software
EVIDENT PRECiV
Billedoptagelse, målinger, annotationer, materialeanalyse og rapporter i ét program – i pakkerne Capture, Core, Pro og Desktop. Fungerer med EVIDENT’s (Olympus’) mikroskoper og kameraer.
Vælg mikroskop
Hvilket mikroskop skal jeg vælge?
Start med opgaven: Hvad skal I se, hvor små er detaljerne, og hvordan skal resultatet dokumenteres? Tabellen giver et hurtigt overblik – og vi hjælper gerne med den endelige konfiguration af optik, belysning, kamera og software.
| Jeres opgave | Vores anbefaling |
|---|---|
| Visuel inspektion af komponenter, montage, lodninger og printkort | Stereomikroskop |
| Mikrostruktur, kornstørrelse og faser i metaller og legeringer | Lysmikroskop / metallurgisk mikroskop |
| Hurtig dokumentation, 2D/3D-målinger og rapporter – også for nye brugere | Digitalt mikroskop (DSX2000) |
| Overfladeruhed og 3D-topografi helt ned på nanometerniveau | Laser konfokal mikroskop (LEXT OLS5000) |
| Partikeltælling og renhed af komponenter, filtre og olie (fx ISO 4406) | Cleanliness mikroskop (CIX100) |
| Billeder, målinger og rapporter fra et eksisterende mikroskop | Kamera + PRECiV-software |
I tvivl? Send os en beskrivelse af jeres prøver og opgave – eller tag prøverne med til en demo – så anbefaler vi det mikroskop, der passer. Uden forpligtelser.
Grundviden
Mikroskoper til industriel inspektion, materialeanalyse og forskning
I industrielle og laboratoriebaserede miljøer spiller mikroskopi en central rolle i kvalitetskontrol, materialeanalyse og forskning, hvor detaljer i mikro- og nanoskala kan have afgørende betydning for et produkts funktion eller levetid.
Ved hjælp af optiske systemer og præcis belysning kan mikroskoper visualisere strukturer i materialer og komponenter, så fejl, materialeforandringer eller produktionsafvigelser kan identificeres. Det gør teknologien relevant i mange sammenhænge – fra analyse af metallers mikrostruktur til inspektion af elektronikkomponenter eller måling af overfladetopografi.
Hvad er et mikroskop?
Et mikroskop er et optisk instrument, der anvendes til at forstørre små strukturer i materialer eller komponenter. Ved hjælp af optiske linser og kontrolleret belysning kan instrumentet gengive detaljer, som ligger langt under det menneskelige øjes opløsningsevne.
I materialeanalyse anvendes mikroskoper til at undersøge materialers struktur, overflader og mikrodefekter. Disse analyser kan give vigtig viden om materialers egenskaber, fremstillingsprocesser eller årsagen til en skade.
Mikroskopi anvendes derfor ofte i laboratorier, forskningsmiljøer og kvalitetskontrol, hvor præcis visualisering af materialer er nødvendig for at kunne vurdere deres tilstand.
Producenten
EVIDENT mikroskoper (tidligere Olympus)
Mange laboratorier og virksomheder kender mikroskoper fra Olympus, som gennem mange år har været en af de mest udbredte producenter af mikroskoper til materialeanalyse og laboratoriearbejde.
I dag er disse instrumenter en del af virksomheden EVIDENT, som viderefører Olympus’ teknologier inden for mikroskopi og materialeanalyse, men under nyt navn. Kvaliteten og service har ikke ændret sig.
Derfor vil mange stadig søge efter Olympus mikroskop, selvom instrumenterne i dag markedsføres under navnet EVIDENT mikroskoper.
Instrumenterne anvendes blandt andet til analyse af mikrostruktur i metaller, inspektion af elektronikkomponenter og dokumentation af overflader.
Hos ENDOTEST forhandler vi mikroskoper fra EVIDENT og rådgiver om valg af instrument i forhold til analyseopgave, prøvetyper, krav til software og dokumentation.
EVIDENT udvikler mikroskoper til blandt andet:
- Materialeanalyse
- Laboratoriearbejde
- Kvalitetskontrol
- Forskning og udvikling
- Samme Olympus-optik
- Samme kvalitet og service
- Nyt navn: EVIDENT
Sådan virker det
Hvordan fungerer mikroskoper til materialeanalyse?
Mikroskoper fungerer ved hjælp af optiske linser, der forstørrer et objekt og projicerer billedet til et okular eller en digital sensor. Samtidig anvendes forskellige former for belysning til at fremhæve strukturer og kontraster i materialet.
Afhængigt af analyseopgaven anvendes forskellige mikroskoptyper.
Stereo mikroskoper anvendes ofte til visuel inspektion af komponenter og giver et tredimensionelt billede af prøven. Metallurgiske mikroskoper anvendes derimod til analyse af materialers mikrostruktur, hvor strukturer i metaller og legeringer kan undersøges i høj opløsning.
Der findes også optiske profilometre og laserbaserede mikroskoper, som kan analysere overflader i tre dimensioner. Disse instrumenter gør det muligt at undersøge overfladetopografi og strukturer i materialer med meget høj præcision.
Flere mikroskoper kan desuden integreres med software til billedanalyse og dokumentation, så observationer kan gemmes og indgå i analyserapporter.
Reflekteret og transmitteret lys
I industrielle mikroskoper vælges belysningen efter prøven. Ved reflekteret lys (reflected light) kommer lyset ovenfra og reflekteres fra overfladen – det bruges til uigennemsigtige prøver som metaller, slib og komponenter. Ved transmitteret lys (transmitted light) sendes lyset gennem en tynd, gennemsigtig prøve, fx polymerfilm eller tyndslib.
Kontrastmetoder: mørkefelt, polarisation og DIC
Metoder som mørkefelt, polarisation, fasekontrast eller DIC (Differential Interference Contrast) fremhæver strukturer, der ellers er vanskelige at se med almindelig belysning – fx ridser, korngrænser, fine højdeforskelle og inklusioner.
Stereomikroskopets to optiske kanaler
Et stereomikroskop danner billedet gennem to separate optiske kanaler, der ser emnet fra en lidt forskellig vinkel. Det giver den tredimensionelle effekt. Ved Galilean optik er banerne parallelle – det giver stabil zoom og plads til kamera og målesystemer. Ved Greenough optik er banerne vinklet mod hinanden – en kompakt konstruktion med god dybdeskarphed.
Konfokal laserscanning og 3D
Et laser konfokalt mikroskop scanner prøven punkt for punkt med laserlys og registrerer kun det lys, der er i fokus. Ved at gentage scanningen i mange fokusplaner opbygges en præcis 3D-model af overfladen, så ruhed, højder og volumen kan måles kontaktløst og uden forbehandling af prøven.
Typer
Mikroskoptyper til materialeanalyse
Der findes flere typer mikroskoper, som hver især er udviklet til forskellige analyseopgaver.
| Type | Anvendes til | Forstørrelse / opløsning | Typiske opgaver |
|---|---|---|---|
| Stereomikroskop | Stereomikroskoper anvendes typisk til visuel inspektion af komponenter og giver et tredimensionelt billede med god arbejdsafstand. | Lav til mellem (fx 7x–115x med SZX16) | Montage, elektronik, lodninger, brudflader, generel QC |
| Metallurgisk lysmikroskop | Metallurgiske mikroskoper anvendes til analyse af materialestruktur i metaller og legeringer, hvor kornstruktur og fasefordeling kan undersøges. | Høj | Kornstruktur, faser, varmebehandling, slib, fejlanalyse |
| Digitalt mikroskop | Digitale mikroskoper anvendes til dokumentation og analyse, hvor billeder og målinger registreres via software. | Meget bredt (26x–7.300x med DSX2000) | Dokumentation, 2D/3D-målinger, rapporter, delte analyser |
| Laser konfokal mikroskop | Laser konfokale mikroskoper anvendes til detaljeret analyse af overflader og mikrostrukturer i høj opløsning. Ved hjælp af laserbaseret scanning kan instrumentet registrere strukturer i forskellige fokusplaner og opbygge en tredimensionel gengivelse af materialets overflade. Det gør teknologien velegnet til analyse af overfladetopografi, strukturer og fine detaljer i materialer. | Meget høj – ned på nanometerniveau | Overfladeruhed, topografi, halvledere, batterier |
| Cleanliness mikroskop | Automatisk scanning, tælling og klassificering af partikler på filtre efter industriens standarder. | Partikler 2,5 µm–42 mm (CIX100) | Renhed af komponenter, olieanalyse, ISO 4406/4407, SAE AS4059 |
Anvendelser
Mikroskoper til materialeanalyse i laboratorier og industri
Mikroskoper anvendes i mange forskellige miljøer, hvor materialer eller komponenter skal analyseres i detaljer.
I laboratorier anvendes mikroskoper blandt andet til analyse af materialers mikrostruktur. Disse analyser kan give vigtig viden om materialers egenskaber, varmebehandling eller påvirkning under belastning.
I produktion anvendes mikroskoper til kvalitetskontrol af komponenter og overflader. Selv små variationer i materialestruktur eller overflade kan have betydning for produktets funktion eller levetid.
Mikroskoper anvendes også i fejlanalyse, hvor formålet er at identificere årsagen til en skade eller et materialebrug. Analyse af brudflader eller mikrostruktur kan ofte give vigtig indsigt i, hvorfor en komponent er svigtet.
Brancher
Anvendelser og brancher
Mikroskoper anvendes i en lang række brancher, hvor materialer og komponenter analyseres i detaljer.
I elektronikindustrien anvendes mikroskoper til inspektion af printkort og mikrokomponenter. I metalindustrien anvendes mikroskoper til analyse af mikrostruktur og brudflader.
Inden for forskning anvendes mikroskoper til analyse af materialers egenskaber og udvikling af nye materialer. I produktion anvendes mikroskoper til kontrol af overflader, strukturer og små komponenter.
01
Metal og metallurgi
Kornstruktur, faser, varmebehandling, svejsninger og belægninger undersøges i slib med lysmikroskoper som BX53M og det omvendte GX53M. Se lysmikroskoper →
02
Elektronik og mikrokomponenter
Printkort, lodninger, connectorer og mikrokomponenter inspiceres i 3D under et stereomikroskop eller dokumenteres og måles med et digitalt mikroskop. Se stereomikroskoper →
03
Fejl- og skadesanalyse
Brudflader, revner, korrosion og slid afslører, hvorfor en komponent er svigtet – grundlaget for at undgå, at fejlen sker igen.
04
Overflader og ruhed
Overfladeruhed og topografi på metaller, belægninger og bearbejdede emner måles kontaktløst i 3D med laser konfokal mikroskopi. Se LEXT OLS5000 →
05
Renhed og olieanalyse
Partikler på komponenter og i olieprøver tælles og klassificeres automatisk efter fx ISO 4406, ISO 4407 og SAE AS4059. Se CIX100 →
06
Batterier og halvledere
Kvalitetsinspektion af halvlederchips og battericeller til elektriske køretøjer, hvor fejl skal findes tidligt i produktionen.
Og meget mere – mikroskoper bruges overalt, hvor detaljerne afgør kvaliteten
- Indgangskontrol af dele
- Medicoudstyr
- Plast og polymerer
- Keramik og kompositter
- Belægninger og maling
- Gear og lejer
- Vindmølle- og bilindustri
- Luftfart
- Forskning og undervisning
- Smykker og ure
Har I en anden opgave? Fortæl os om den – så finder vi det mikroskop, der passer.
Demo
Se mikroskoperne i praksis – på jeres egne prøver
Hos ENDOTEST har vi mange års erfaring med EVIDENT’s (Olympus’) mikroskoper og software til industri, laboratorier og forskning. Vi viser gerne mikroskoperne hos jer eller online – og vi ser gerne på jeres egne prøver, så I kan vurdere billedkvalitet, målinger og arbejdsgang på jeres eget materiale.
Derfor betaler et eget mikroskop sig
- Svar med det samme – prøven ses og vurderes i huset, så produktionen ikke venter på et laboratorium.
- Ingen forsendelse og ventetid – ingen pakning, fragt eller dage på at få svar udefra.
- Ingen udgift pr. analyse – den næste prøve koster kun den tid, det tager at se på den.
- Mange flere prøver – når analysen er hurtig, kan I kontrollere flere emner og partier. Det giver mere repræsentative resultater.
- Ens dokumentation – billeder, målinger og rapporter gemmes ens med PRECiV, så resultater kan sammenlignes over tid.
- Erfaring i ryggen – ENDOTEST rådgiver om optik, belysning, kamera og software og leverer med oplæring og support.
Software & kamera
Billeder, målinger og rapporter med PRECiV
Evident PRECiV mikroskopsoftware er en intuitiv løsning til at fange og analysere billeder fra Olympus’ mikroskoper. Softwaren understøtter en bred vifte af billedanalytiske behov: billedoptagelse i høj opløsning, avancerede målinger og annotationer, materialeanalyse, presets, der kan genbruges på flere prøver, og nem datahåndtering.
Ved installationen installeres også alle nødvendige drivere, så mikroskop, Olympus-kamera og tilbehør integreres problemfrit. Har I et mikroskop i forvejen, kan det gøres digitalt med et DeltaPix-kamera.
Softwarepakker
- PRECiV CaptureBilledoptagelse og grundlæggende dokumentation.
- PRECiV CoreTil QA-laboratorier og inspektion med fokus på billeder – inkl. fokus stacking og eksport af analyseresultater.
- PRECiV ProDet komplette sæt funktioner til QA/QC, fejlanalyse og analytiske rapporter, der validerer en prøve eller et batch.
- PRECiV DesktopAnalyse og rapportering på en pc uden mikroskop tilsluttet.
Hos ENDOTEST
Køb mikroskop hos ENDOTEST
ENDOTEST er dansk forhandler af EVIDENT’s industrielle mikroskoper og software. Du får ikke kun et kvalitetsinstrument, men også rådgivning, der sikrer det rigtige valg, og support, når der er behov for hjælp.
- 01RådgivningVi taler om jeres prøver, opgaver og krav til dokumentation og anbefaler mikroskop, optik og software.
- 02DemoUforpligtende demo hos jer eller online – gerne på jeres egne prøver.
- 03Levering og oplæringOpsætning af mikroskop, kamera og software og oplæring, så I hurtigt er i gang.
- 04SupportSupport og service, når der er behov for hjælp – også når opgaverne ændrer sig.
FAQ
Ofte stillede spørgsmål om mikroskoper
Hvad er et mikroskop, og hvordan fungerer det?
Et mikroskop bruger linser og belysning til at forstørre små objekter og gøre detaljer synlige til inspektion og analyse.
Er Olympus mikroskoper det samme som EVIDENT mikroskoper?
Ja. Olympus’ industrielle mikroskoper er i dag en del af virksomheden EVIDENT, som viderefører teknologierne inden for mikroskopi.
Hvilke typer mikroskoper findes der?
Der findes lysmikroskoper, stereomikroskoper, digitale mikroskoper og lasermikroskoper, hver med unikke funktioner til forskellige anvendelser.
Hvad er fordelene ved et digitalt mikroskop?
Digitale mikroskoper giver mulighed for målinger, billedoptagelse og deling af analyser via software på computer, tablet eller mobil. De er velegnet til dokumentationskrævende arbejde i laboratorier og produktion.
Hvordan vælger jeg det rette mikroskop?
Valget afhænger af analyseopgaven. Stereomikroskoper er typisk til visuel inspektion, lysmikroskoper til mikrostruktur i metaller, digitale mikroskoper til dokumentation, og laser konfokale til 3D-overfladetopografi. Kontakt os – vi rådgiver gerne.
Hvad er forskellen på et stereomikroskop og et lysmikroskop?
Et stereomikroskop viser emnet i 3D ved lav til mellem forstørrelse og med stor arbejdsafstand – godt til komponenter, montage og elektronik. Et lysmikroskop (fx et metallurgisk mikroskop) arbejder ved højere forstørrelse og bruges til mikrostruktur i polerede prøver som kornstruktur og faser i metaller.
Hvad er et metallurgisk mikroskop?
Et metallurgisk mikroskop er et lysmikroskop med reflekteret lys til uigennemsigtige prøver som metaller og legeringer. Det bruges til at undersøge kornstruktur, fasefordeling, varmebehandling og fejl. EVIDENT’s BX53M er opret, mens GX53M er omvendt, så store eller tunge slib kan lægges direkte på bordet. Se lysmikroskoper.
Hvad kan et laser konfokalt mikroskop måle?
Et laser konfokalt mikroskop som LEXT OLS5000 måler overfladeruhed, højder og 3D-topografi kontaktløst og ikke-destruktivt – uden forbehandling af prøven. Det bruges fx til bearbejdede metaloverflader, halvledere og battericeller. Se LEXT OLS5000.
Hvad er en renhedsanalyse (cleanliness)?
Ved en renhedsanalyse skylles partikler af en komponent eller filtreres fra en olieprøve, hvorefter de tælles, måles og klassificeres. CIX100 gør det automatisk for partikler fra 2,5 µm til 42 mm og rapporterer efter fx ISO 4406, ISO 4407, DIN 51455 og SAE AS4059. Se CIX100.
Hvilken forstørrelse har jeg brug for?
Det afhænger af, hvor små detaljerne er. Visuel inspektion af komponenter klares typisk ved 7x–115x i et stereomikroskop, mens mikrostruktur i metaller kræver højere forstørrelse i et lysmikroskop. Et digitalt mikroskop som DSX2000 dækker 26x–7.300x i ét system. Fortæl os om opgaven, så anbefaler vi optikken.
Kan vi få en demo med vores egne prøver?
Ja. Vi tilbyder uforpligtende demo hos jer eller online, og vi ser gerne på jeres egne prøver. Ring på 53 88 30 65, skriv til mv@endotest.dk eller brug formularen nedenfor.
Kontakt os
Tilbud, DEMO eller rådgivning?
Beskriv jeres opgave og prøver, så vender vi tilbage med en anbefaling af mikroskop, optik og software. I kan også bede om tilbud, brochure, datablad eller en demo.
- Anbefaling til din opgave
- Brochure og tilbud
- Demo hos jer eller online
- Ingen forpligtelser
ENDOTEST A/S – officiel dansk forhandler af industrielle mikroskoper og software fra EVIDENT (tidligere Olympus).
Vi vender typisk tilbage inden for 1 arbejdsdag
+45 44 84 40 80mail@endotest.dk
