Stereomikroskoper til visuel inspektion og analyse
Kvalitet, brugervelighed og ergonomi
Et stereomikroskop anvendes til visuel inspektion og analyse af små komponenter, materialer og strukturer. Stereomikroskoper giver et tredimensionelt billede med høj dybdeskarphed, hvilket gør det muligt at vurdere både overflader, geometri og detaljer under forstørrelse.
Teknologien anvendes ofte i kvalitetskontrol, elektronikproduktion og laboratorier, hvor små emner eller strukturer skal inspiceres præcist. Den store arbejdsafstand gør det samtidig muligt at arbejde med komponenter eller prøver direkte under mikroskopet.
Hos ENDOTEST forhandler vi stereomikroskoper fra Evident (tidligere Olympus), som anvendes i både industri, laboratorier og forskningsmiljøer.
- Tredimensionel visning af emner
- God dybdeskarphed ved lav til moderat forstørrelse
- Stor arbejdsafstand mellem objektiv og emne
- Velegnet til praktisk arbejde under mikroskopet
- Mulighed for digital billeddokumentation

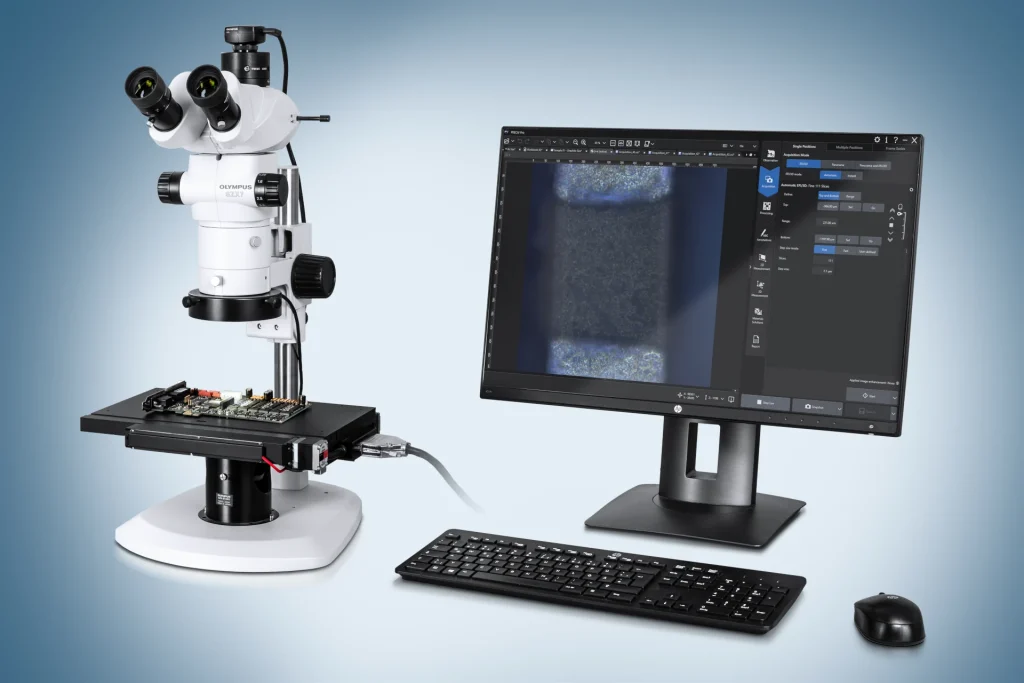

Stereomikroskoper fra Olympus
Herunder finder du det udstyr og de produkter, ENDOTEST forhandler inden for stereomikroskoper til industriel inspektion, kvalitetskontrol og laboratoriearbejde. Vi rådgiver gerne om valg af mikroskop og den rette konfiguration i forhold til jeres konkrete opgave.
ENDOTEST forhandler stereomikroskoper fra Evident (tidligere Olympus), som anvendes i både industri og laboratorier, hvor der er behov for stabil optik og tydelig visuel vurdering af små strukturer og komponenter.
SZ51 & SZ61
SZx7
SZX10
SZX16
Hvad er et stereomikroskop?
Et stereomikroskop er et optisk mikroskop, der anvender to separate optiske baner til højre og venstre øje. Denne opbygning gør det muligt at danne et stereoskopisk billede, hvor brugeren oplever dybde og rumlig struktur i emnet.
Det betyder, at man ikke kun ser detaljer i forstørrelse, men også får en tydelig fornemmelse af form og geometri. Derfor anvendes stereomikroskoper ofte til visuel inspektion af tredimensionelle objekter, hvor både overflade, struktur og små detaljer skal vurderes.
Stereomikroskoper arbejder typisk ved lavere forstørrelser end traditionelle lysmikroskoper, men til gengæld med en større arbejdsafstand og en høj dybdeskarphed. Det giver et bedre overblik over emnet og gør det lettere at arbejde med komponenter under mikroskopet.
Disse egenskaber gør stereomikroskoper velegnede til praktiske inspektionsopgaver i både industri, kvalitetskontrol og laboratorier.
Hvordan fungerer et stereomikroskop?
Et stereomikroskop danner billedet gennem to separate optiske kanaler, hvor hver kanal observerer emnet fra en lidt forskellig vinkel. Denne forskel i synsvinkel skaber den tredimensionelle effekt, som gør det muligt at vurdere både form og struktur på emnet.
Afhængigt af mikroskopets design anvendes forskellige optiske principper. To af de mest udbredte konstruktioner er Galilean optik og Greenough optik.
Ved Galilean optik anvendes parallelle optiske baner, som giver høj billedkvalitet og fleksibilitet i systemets opbygning. Denne konstruktion bruges ofte i industrielle stereomikroskoper, hvor der er behov for stabil zoom og mulighed for at tilføje tilbehør som kamera eller målesystemer.
Ved Greenough optik er de to optiske baner vinklet mod hinanden. Det giver en mere kompakt konstruktion med god dybdeskarphed og stabil observation, hvilket gør denne type velegnet til mange praktiske inspektionsopgaver.
Begge optiske principper gør det muligt at opnå en naturlig 3D-visning med god kontrast og tydelig gengivelse af detaljer.
Hvad bruges stereomikroskoper til?
Stereomikroskoper anvendes til visuel inspektion og analyse af små komponenter, materialer og strukturer, hvor det er vigtigt at kunne se både detaljer og geometri tydeligt.
I industrielle miljøer bruges stereomikroskoper ofte i forbindelse med kvalitetskontrol og fejlsøgning. Her kan operatører identificere små fejl, overfladeforandringer eller variationer i komponenter, som kan påvirke funktion eller levetid.
Inden for elektronikproduktion anvendes stereomikroskoper blandt andet til inspektion af printkort, lodninger og mikrokomponenter. Den store dybdeskarphed og arbejdsafstand gør det muligt både at observere og arbejde med komponenterne under mikroskopet.
Stereomikroskoper anvendes også i laboratorier og materialeanalyse, hvor de bruges til at undersøge strukturer i metaller, plast eller kompositmaterialer. I mange tilfælde anvendes stereomikroskopet som et første trin i analysen, hvor prøvens overflade og struktur vurderes visuelt.
Vigtige egenskaber ved stereomikroskoper
Når man vælger stereomikroskop til industriel inspektion eller kvalitetskontrol, er der flere egenskaber, som har stor betydning for både billedkvalitet og arbejdskomfort.
Et bredt zoomområde gør det muligt hurtigt at skifte mellem overblik og detaljer, så både større områder og små strukturer kan undersøges under samme inspektion. Samtidig er arbejdsafstanden vigtig, da en længere afstand mellem objektiv og emne gør det lettere at håndtere komponenter eller arbejde med værktøj under mikroskopet.
Stereomikroskoper er også kendetegnet ved god dybdeskarphed, hvilket gør det muligt at observere tredimensionelle strukturer tydeligt uden konstant fokusering. Derudover spiller ergonomi en væsentlig rolle. Justerbare observationsvinkler og fleksible stativer kan reducere belastning ved længerevarende arbejde.
Mange stereomikroskoper kan desuden udvides med kamera og software til digital dokumentation, så billeder og observationer kan gemmes og anvendes i rapporter eller kvalitetskontrol.
Hvordan vælger man det rette stereomikroskop?
Valget af stereomikroskop afhænger i høj grad af opgaven og de emner, der skal inspiceres. I industrielle miljøer er det især vigtigt at vælge en konfiguration, der passer til både emnets størrelse og arbejdssituationen.
En central faktor er forstørrelsesområdet, da forskellige opgaver kræver forskellig grad af detalje. Samtidig spiller arbejdsafstanden en vigtig rolle, hvis der skal arbejdes aktivt med emnerne under mikroskopet.
Derudover kan belysning, stativtype og mulighed for digital dokumentation have stor betydning for arbejdsgangen. I mange tilfælde kan stereomikroskoper konfigureres med kamera og software, så observationer kan gemmes og anvendes i rapporter eller kvalitetskontrol.
Hos ENDOTEST rådgiver vi om valg af mikroskop og opsætning, så udstyret passer til jeres konkrete inspektionsopgave.
Relateret udstyr til mikroskopi og analyse
Stereomikroskoper indgår ofte i en bredere løsning til visuel inspektion og materialeanalyse. Afhængigt af opgaven kan det også være relevant at arbejde med andre typer udstyr til optisk analyse og inspektion.
På endotest.dk kan du blandt andet læse mere om:
- Digitale mikroskoper
- XRF til legeringsanalyse
- Visuel inspektion med videoskoper
Disse teknologier kan anvendes sammen med stereomikroskoper i laboratorier, produktion og kvalitetskontrol.
FAQ – stereomikroskoper
Hvad er forskellen på et stereomikroskop og et almindeligt mikroskop?
Et stereomikroskop giver et tredimensionelt billede med stor dybdeskarphed, mens traditionelle mikroskoper typisk viser et fladt 2D-billede.
Hvilken forstørrelse har stereomikroskoper?
Hvornår bør man bruge et stereomikroskop?
Kan stereomikroskoper bruges til dokumentation?
Personlig STEREOmikroskop demostration
ENDOTEST A/S er eksklusiv forhandler af Olympus stereomikroskoper til industri i Danmark. Kontakt os for mere information eller ved ønske om personlig demonstration.
