Phased Array ultralyd (PAUT) styrer lydstrålen elektronisk i flere vinkler. Det gør teknikken relevant til blandt andet svejseinspektion og korrosionskortlægning.

ENDOTEST A/S er dansk forhandler af EVIDENT. Vi hjælper jer med at sammensætte instrument, prober, scanner og software til opgaven.

Personlig rådgivning og support før og efter levering.

FIND VEJ TIL LØSNINGERNE

Phased Array-produkter fra EVIDENT

Find instrumenter og software fra EVIDENT. Vi hjælper jer med at vælge en løsning til jeres inspektionsopgave.

Phased Array og TFM

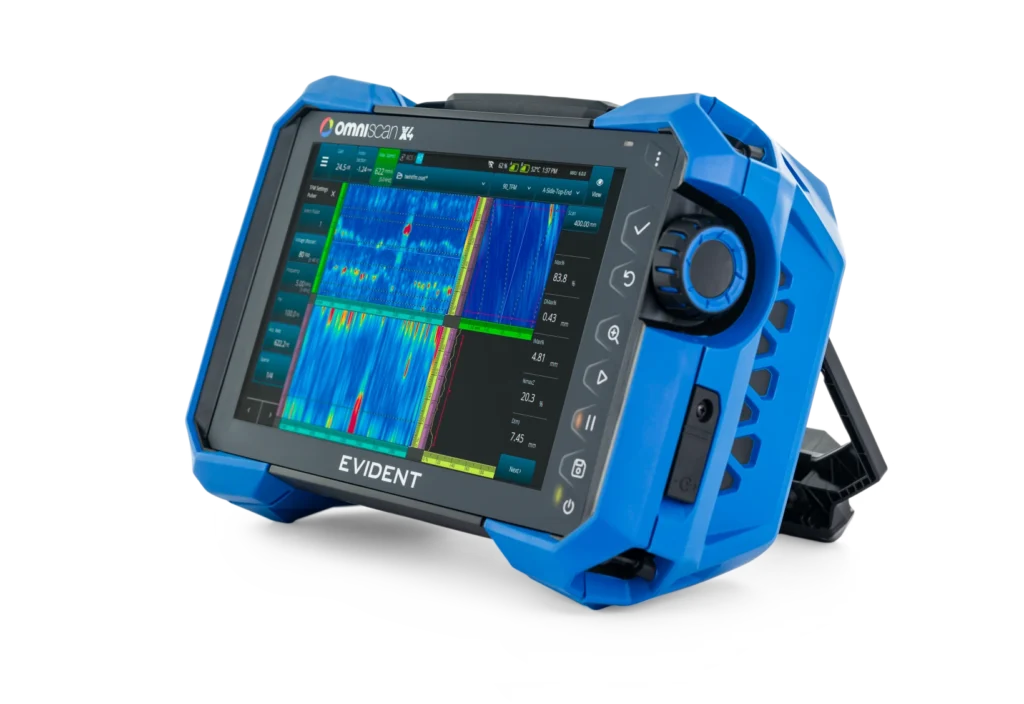

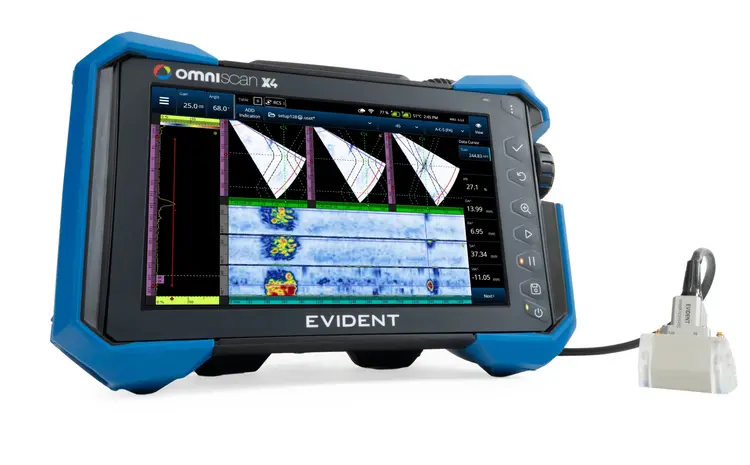

OmniScan X4

Phased Array-instrument med blandt andet Total Focusing Method (TFM) til billeddannelse og analyse af indikationer.

Manuel og semiautomatisk inspektion

OmniScan SX

Single-group-instrument til Phased Array. SX-serien findes også i en separat udgave til konventionel ultralyd. Vi hjælper jer med at vælge den rette udgave.

Integration og automatisering

FOCUS PX

Dataindhentningsenhed til automatiseret og semiautomatiseret ultralydsinspektion sammen med FocusPC-software.

Analyse og dokumentation

Software

Software til visualisering, efterbehandling og rapportering af ultralydsdata. Kompatibilitet afhænger af instrument og filformat.

TEKNOLOGIEN KORT FORTALT

Hvad er Phased Array ultralyd (PAUT)?

Phased Array Ultrasonic Testing, forkortet PAUT, er en teknik inden for ikke-destruktiv prøvning (NDT). En probe med flere små elementer sender ultralyd ind i materialet. Instrumentet styrer elementernes timing, så lydstrålen kan vinkles og fokuseres elektronisk.

Teknikken bygger på samme princip som konventionel ultralyd. Forskellen ligger i kontrollen af lydfeltet og i mulighederne for at kombinere flere vinkler og visualisere resultaterne.

Planlæg lydfeltet

Instrumentet beregner tidsforsinkelser, kaldet focal laws. De bestemmer, hvordan de enkelte probeelementer arbejder sammen for at forme lydstrålen.

Se indikationerne

Et sektor-scan (S-scan) viser data fra flere vinkler. Det kan hjælpe med at relatere en indikation til dybde og geometri.

Knyt data til position

En encoder registrerer bevægelse. Sammen med en egnet scanner kan den knytte målinger til en position på komponenten.

Dækning og følsomhed afhænger af materiale, geometri, probe, kile og kalibrering. Et sektor-scan giver ikke i sig selv garanti for fuld dækning af en svejsning.

Sådan fungerer Phased Array i praksis

Probeelementer, lydfelt og focal laws

Phased Array bygger på samme fysiske princip som konventionel ultralyd: højfrekvente lydbølger sendes ind i materialet, og reflekterede signaler bruges til at undersøge dets indre. Forskellen ligger i, hvordan lydfeltet dannes og styres.

En Phased Array-probe består af flere små, individuelt styrede elementer. De kan være placeret i en lineær række eller i en matrix. Instrumentet aktiverer elementerne med præcise tidsforsinkelser, så deres lydbølger tilsammen danner et lydfelt med den ønskede retning og fokusering.

Beregningerne kaldes focal laws. De fastlægger blandt andet, hvilke elementer der er aktive, tidsforsinkelserne og fokuseringen. Ved at aktivere flere focal laws efter hinanden kan instrumentet undersøge et defineret vinkelområde uden at ændre probens mekaniske vinkel for hvert lydskud.

Det gør det muligt at samle flere vinkler og fokusindstillinger i én opsætning. Mulighederne afhænger af instrument, probe, kile og materiale.

A-scan, B-scan, S-scan og C-scan

Phased Array-data kan vises på flere måder. Visningerne supplerer hinanden og hjælper operatøren med at vurdere signaler i forhold til komponentens geometri:

A-scan: viser signalets amplitude over tid eller lydvej. Det er grundlaget for at vurdere de modtagne ekkoer.
B-scan: viser et tværsnit, hvor målinger sættes sammen langs en scanningsretning.
S-scan: viser data fra flere vinkler som en sektor. Ved svejseinspektion kan det hjælpe med at relatere indikationer til dybde og svejsegeometri.
C-scan: viser en planvis kortlægning af et scannet område. Ved encoderbaseret scanning kobles målingerne til registrerede positioner.

Et tydeligt billede er ikke i sig selv dokumentation for, at hele inspektionsområdet er undersøgt. Visningerne skal vurderes sammen med planlægning af dækningen, kalibrering og de anvendte inspektionsparametre.

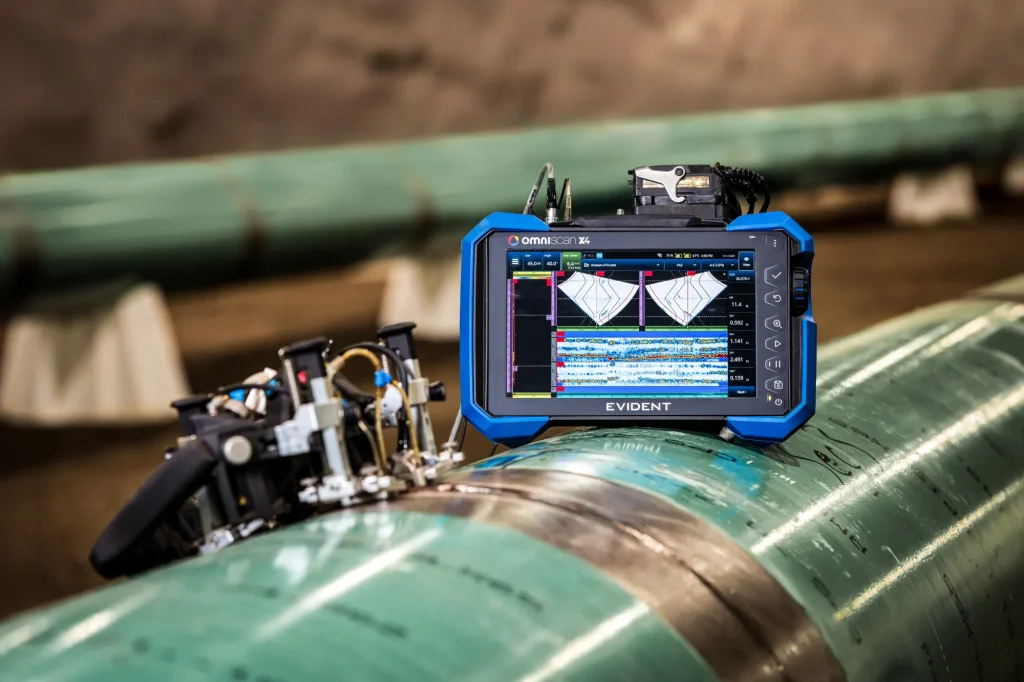

Planlægning, encoder og reproducerbar opsætning

Før inspektionen afklares probevalg, vinkler, fokus og dækning. Opsætningen skal passe til materialets egenskaber, komponentens form og det område, der skal undersøges.

Om planlægningen skal beskrives i en særskilt, dokumenteret inspektionsplan, afhænger af opgaven, den anvendte procedure og de gældende standard- og kundekrav. Der er ikke ét generelt dokumentationskrav, som gælder for enhver anvendelse af Phased Array.

Phased Array gør det muligt at definere og gemme inspektionsparametre, så en opsætning kan genskabes. Det understøtter en systematisk arbejdsgang, men erstatter ikke kontrol af kalibrering, lydkobling og faktisk dækning ved den enkelte inspektion.

Når en egnet scanner og encoder indgår i løsningen, registreres probens bevægelse, så målinger kan knyttes til positioner på komponenten. Behovet for positionsregistrering afhænger af opgaven og proceduren.

Fordele ved Phased Array (PAUT)

Phased Array giver især værdi ved inspektionsopgaver, hvor der er behov for et planlagt vinkelsæt, visuel vurdering af indikationer og dokumentation, der kan bruges efter selve inspektionen.

Flere vinkler i én opsætning

Den elektroniske styring af lydens vinkel og fokus gør det muligt at undersøge et defineret vinkelområde med den samme probeopsætning. Det kan reducere behovet for mekaniske omstillinger mellem vinkler og understøtte en mere systematisk undersøgelse af svejsevolumen.

Visuel analyse af indikationer

Visninger som S-scan og B-scan hjælper operatøren med at relatere signaler til dybde, scanningsretning og komponentens geometri. De supplerer A-scan og giver flere måder at vurdere de indsamlede data på.

Rådata til dokumentation og genanalyse

Med en egnet instrument- og softwareløsning kan inspektionsdata lagres og genanalyseres. Det understøtter rapportering, kvalitetskontrol og efterfølgende gennemgang af måleresultater.

Positionsbestemt kortlægning

En scanner med encoder kan knytte målinger til positioner på komponenten. Det gør det lettere at genfinde indikationer i datasættet og dokumentere tykkelsesvariationer i et afgrænset område.

Fordelene afhænger af opgaven og opsætningen. Probe, kile, kalibrering skal passe til materialet og de fejltyper, I søger. Ved enklere målinger kan konventionel ultralyd fortsat være den relevante løsning.

HVILKEN OPGAVE SKAL I LØSE?

Phased Array til svejsninger, korrosion og komponenter

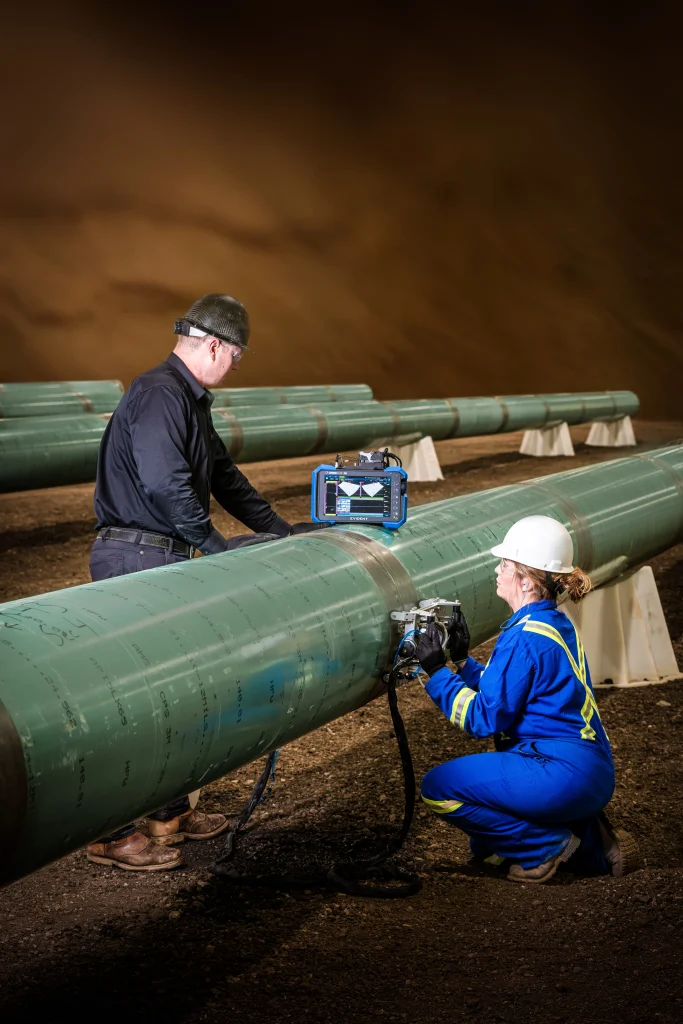

Svejseinspektion

Phased Array kan bruges til kontrol af svejsninger i blandt andet rør og beholdere. Et planlagt vinkelsæt og en egnet opsætning understøtter undersøgelse af svejsevolumen og lagring af inspektionsdata.

Korrosionskortlægning

Med en egnet probe og encoderbaseret scanning kan PAUT kortlægge tykkelsesvariationer. Målingerne dokumenterer den undersøgte tilstand; vurdering af restlevetid kræver yderligere grundlag.

Komponent- og materialekontrol

Teknikken kan være relevant til støbte og smedede komponenter samt kompositmaterialer. Valget afhænger af materialets egenskaber, geometri og de fejltyper, I søger.

Phased Array eller konventionel ultralyd?

Teknologivalget bør baseres på opgavens krav. Phased Array erstatter ikke konventionel ultralyd i alle situationer.

Konventionel ultralyd

Kan være relevant ved enkle målinger og veldefinerede geometrier, hvor en fast probeopsætning dækker opgaven.

Enkel tykkelsesmåling eller afgrænset fejlsøgning
Overskuelig opsætning til en kendt opgave
Valg af dokumentation afhænger af instrument og procedure

Phased Array (PAUT)

Kan være relevant, når I har behov for flere vinkler, visuel dataanalyse eller positionsregistrering.

Elektronisk styring af vinkel og fokus
Planlagt dækning af et defineret inspektionsområde
Mulighed for lagring og efterfølgende analyse af data

Sådan vælger I Phased Array-udstyr

En komplet løsning består typisk af instrument, PA-probe, kile (wedge), eventuel scanner med encoder og software. Afklar disse fire forhold, før I vælger model:

Materiale og fejltype

Hvilket materiale skal undersøges, og skal I finde revner, følge materialetab eller undersøge andre indikationer?

Geometri og adgang

Hvilken tykkelse og form har komponenten? Hvor kan proben placeres, og er der behov for en særlig kile eller scanner?

Data og dokumentation

Skal rådata gemmes, målinger knyttes til positioner eller resultater efterbehandles og rapporteres på en computer?

Arbejdsgang og integration

Skal inspektionen udføres manuelt, semiautomatisk eller som del af et automatiseret system?

Se også scannere og encodere til ultralyd samt software til Phased Array. Vi hjælper jer med at afklare kompatibilitet og sammensætning.

Hvad består en komplet Phased Array-løsning af?

Instrumentet er kun én del af løsningen. Delene skal passe sammen og vælges ud fra materialet, komponentens geometri og den dokumentation, I har brug for.

Instrument: styrer probeelementerne, indsamler signaler og viser inspektionsdata. Funktioner og tilslutninger skal passe til den valgte inspektionsmetode.
PA-probe: sender og modtager ultralyd. Blandt andet frekvens, elementopbygning og fysisk størrelse har betydning for lydfelt og adgang til emnet.
Kile (wedge): tilpasses probe, materiale og geometri og indgår i opsætningen af lydens indgang i emnet. Nogle prober har en integreret kile eller anvender en anden koblingsform.
Scanner og encoder: kan hjælpe med at styre probens bevægelse og registrere position. Behovet afhænger af, om opgaven er manuel, positionsregistreret eller automatiseret.
Software: bruges efter behov til planlægning, analyse, genvurdering og rapportering. Filformater og funktioner skal være kompatible med instrumentet.
Kalibreringsgrundlag og tilbehør: relevante referenceemner, kabler, holdere og koblingsmiddel indgår efter opgaven og den anvendte procedure.

Vi hjælper jer med at afklare sammensætningen, så I kan vurdere løsningen som helhed. Se også EVIDENTs oversigt over PA-prober og kiler.

Det hjælper os med at rådgive jer

I behøver ikke have alle svar klar ved første kontakt. Har I oplysningerne, giver disse punkter et godt udgangspunkt for dialogen:

Materiale og tykkelse: Hvad er komponenten fremstillet af, og hvilket tykkelsesområde skal undersøges?
Geometri og adgang: Er det eksempelvis et rør, en plade eller en svejsning? Hvor meget plads er der til probe og eventuel scanner?
Opgaven: Skal I undersøge svejsninger, følge materialetab eller finde bestemte typer indikationer?
Overflade og forhold: Er overfladen ru, krum eller belagt, og er der særlige adgangs- eller temperaturforhold?
Dokumentation: Skal data gemmes, knyttes til positioner, genanalyseres eller indgå i en bestemt rapport?
Eksisterende udstyr og procedure: Skal løsningen fungere sammen med jeres nuværende instrumenter eller opfylde bestemte procedure- og standardkrav?

En kort beskrivelse er nok til at begynde med. Skriv til os om jeres opgave eller en demo, så afklarer vi resten sammen.

Begrænsninger og forudsætninger for et brugbart resultat

Phased Array passer ikke automatisk til alle opgaver. Lydens udbredelse i materialet, komponentens form og pladsen til probe og kile sætter rammerne for undersøgelsen. En anden probe, en tilpasset kile eller en anden inspektionsmetode kan være nødvendig.

Overflade og lydkobling skal fungere. Ved kontaktbaseret ultralyd skal lyden kunne overføres mellem probe, kile og emne. Overfladeruhed, løstsiddende rust og urenheder kan påvirke koblingen og signalerne. Det skal håndteres i den valgte opsætning.

Kalibrering og planlægning af inspektionsområdet er afgørende. Vinkler, fokus og følsomhed skal indstilles og kontrolleres i forhold til opgaven. Et tydeligt scanbillede dokumenterer ikke i sig selv fuld dækning eller korrekt størrelsesbestemmelse.

Udstyret erstatter ikke operatørens faglige vurdering. Planlægning, udførelse og fortolkning kræver relevante kompetencer og en egnet procedure. Eventuelle kvalifikationskrav afhænger af opgaven og de gældende krav.

Vi rådgiver om udstyr og opsætning. Den konkrete inspektionsprocedure, kravene til operatøren og acceptkriterierne skal afklares for den enkelte opgave. Teknisk baggrund: EVIDENTs vejledning om Phased Array-opsætning og kalibrering.

Ofte stillede spørgsmål om Phased Array

Hvad er forskellen på Phased Array og konventionel ultralyd?

Konventionel ultralyd bruger typisk en fast vinkel i den enkelte probeopsætning. Phased Array styrer vinkel og fokus elektronisk med flere elementer. Valget afhænger af opgaven, materialet og dokumentationskravene.

Er Phased Array altid den bedste løsning til svejseinspektion?

Ikke nødvendigvis. Ved simple svejsegeometrier og begrænsede dokumentationskrav kan konventionel ultralyd være tilstrækkelig. Phased Array er relevant, når der stilles krav til systematisk dækning, sporbarhed og mulighed for efterfølgende dataanalyse.

Hvad er en S-scan og en sektorscanning?

En S-scan, også kaldet sektorscanning, er en sektorvis visning af data fra flere ultralydsvinkler. Phased Array-proben styrer lydfeltet gennem et defineret vinkelområde fra den samme probeopsætning.

Ved svejseinspektion kan visningen hjælpe med at relatere indikationer til dybde og svejsegeometri. Dækningen afhænger af scanplan, materiale, probe, kile og kalibrering. En S-scan er derfor ikke i sig selv garanti for, at hele svejsevolumen er dækket, eller at en indikations størrelse er korrekt bestemt.

Kan Phased Array-data gemmes og genanalyseres?

Ja, relevante instrumenter og software kan gemme inspektionsdata til senere analyse og rapportering. Datatype, filformat og de konkrete analysefunktioner afhænger af løsningen.

Hvornår er scanner og encoder nødvendige?

PAUT kan anvendes manuelt uden scanner. Når I skal registrere position og kortlægge et område systematisk, kan en egnet scanner og encoder indgå i løsningen. Kravene bestemmes af opgaven og proceduren.

Kan vi få en demonstration af udstyret?

Ja. Vi tilbyder demonstration af udstyr, så I kan vurdere løsningen i forhold til jeres konkrete inspektionsopgave. Vi hjælper også med valg af instrument, prober, scanner og software.

Brug kontaktformularen og vælg Demo, så tager vi dialogen om behov og næste skridt.

Hvad kræver det at implementere Phased Array?

En Phased Array-løsning består typisk af instrument, probe, kile (wedge), eventuel scanner med encoder samt software til analyse og rapportering. Derudover kræver teknologien korrekt opsætning og forståelse for parametre som focal laws, vinkelsæt og scanplan.

Opsætning, kalibrering og operatørens kompetencer skal passe til den konkrete inspektionsopgave og procedure.

Er Phased Array egnet til korrosionskortlægning?

Ja. I kombination med en egnet probe og lineær eller toakset scanning kan Phased Array anvendes til systematisk registrering af tykkelsesvariationer. Det giver et visuelt overblik over materialetab og understøtter dokumentation af den undersøgte tilstand.

Valg af probe, scanner og registrering afhænger blandt andet af overflade, geometri og krav til positionsdata.

Hvordan vælger vi den rette Phased Array-løsning?

Valget afhænger af materialet, svejsegeometri, materialetykkelse, adgangsforhold og dokumentationskrav. ENDOTEST rådgiver om sammensætning af instrument, probe, scanner og software, så løsningen matcher den konkrete opgave.

Kontakt os om jeres opgave eller en demonstration. I behøver ikke have valgt en model på forhånd.

Hvad er Phased Array ultralyd?

Phased Array ultralyd (PAUT) er en ultralydsteknik, hvor en probe indeholder flere små elementer, der styres elektronisk. Ved at aktivere elementerne med små tidsforskydninger kan lydfeltet vinkles og fokuseres uden at ændre probens mekaniske vinkel for hvert lydskud.

PAUT bruges blandt andet til svejseinspektion, korrosionskortlægning og komponentkontrol. Dækning og billedkvalitet afhænger af materiale, geometri, probe og opsætning.

Hvilke standarder gælder for Phased Array-svejseinspektion?

Relevante referencer omfatter ISO 13588:2019 om anvendelse af Phased Array ved semi- og fuldautomatisk ultralydsprøvning af bestemte svejste samlinger samt ISO 19285:2017 om acceptniveauer for PAUT af fuldt gennemsvejste samlinger i ferritisk stål inden for standardens anvendelsesområde.

Standarderne gælder ikke automatisk for alle materialer, geometrier eller inspektionsopgaver. Afklar den gældende udgave, anvendelsesområdet, eventuelle branchekoder og kundens procedurekrav før inspektionen.

Hvad er FMC og TFM?

FMC (Full Matrix Capture) er en metode til dataopsamling: Hvert aktivt probeelement sender efter tur, mens signaler registreres på de modtagende elementer. Dermed indsamles A-scan-data for kombinationer af sender og modtager.

TFM (Total Focusing Method) er en beregningsmetode, der bruger disse data til at rekonstruere et billede med fokusering i punkterne i et valgt område. Fokuseringen sker ved databehandling; det er ikke en fysisk lydstråle, der fokuseres samtidigt overalt.

Det kræver udstyr, der understøtter teknikkerne. Resultatet afhænger blandt andet af lydvej, materiale, probe og det valgte område. Læs mere i EVIDENTs forklaring af FMC og TFM.

Teknisk baggrund: EVIDENTs introduktion til Phased Array-prober.
