FOCUS PX
Smartere data & Stærkere resultater

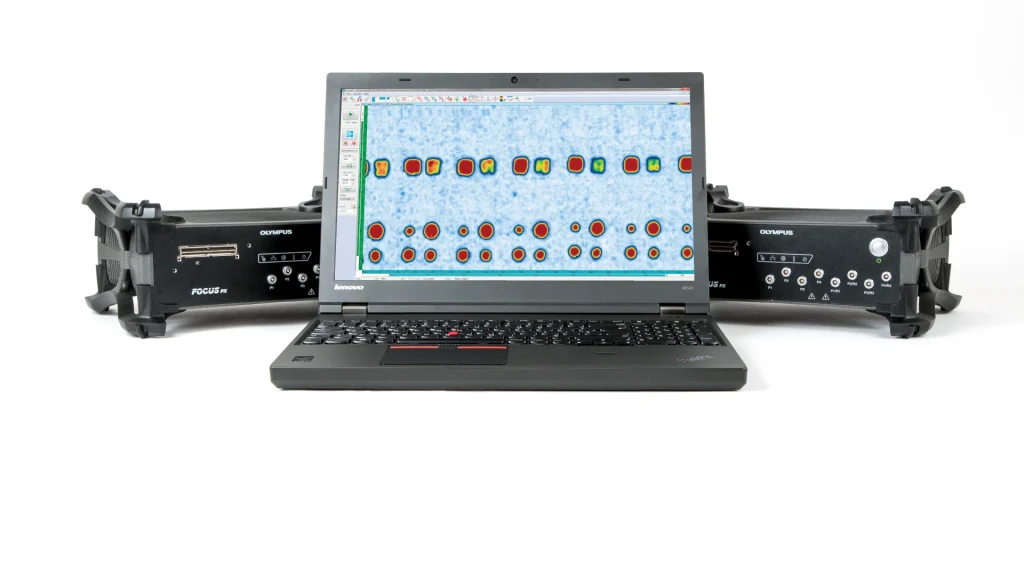

FOCUS PX-enheden og FocusPC-softwaren giver en fleksibel og moderne løsning til både phased array (PA) og traditionel ultralydstest (UT). Systemet kan nemt integreres i automatiske og semi-automatiske inspektionslinjer.

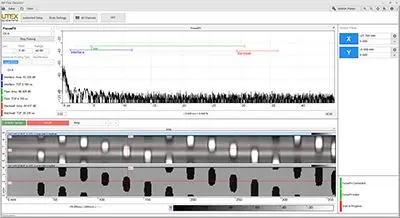

Du kan indsamle og gemme rå A-scan- og C-scan-data, så analysen kan foretages efter selve inspektionen. Løsningen bruges blandt andet i luftfart (kompositdele), energi (vindmøllevinger), transport (toghjul) og metalindustrien (smedede emner).
Avanceret ultralydsinspektion – gjort enkelt med Focus PX
Til krævende inspektionsopgaver, som fx inlineinspektion eller store og komplekse emner, er EVIDENTs mest kraftfulde phased-array-instrument, Focus PX, et oplagt valg.

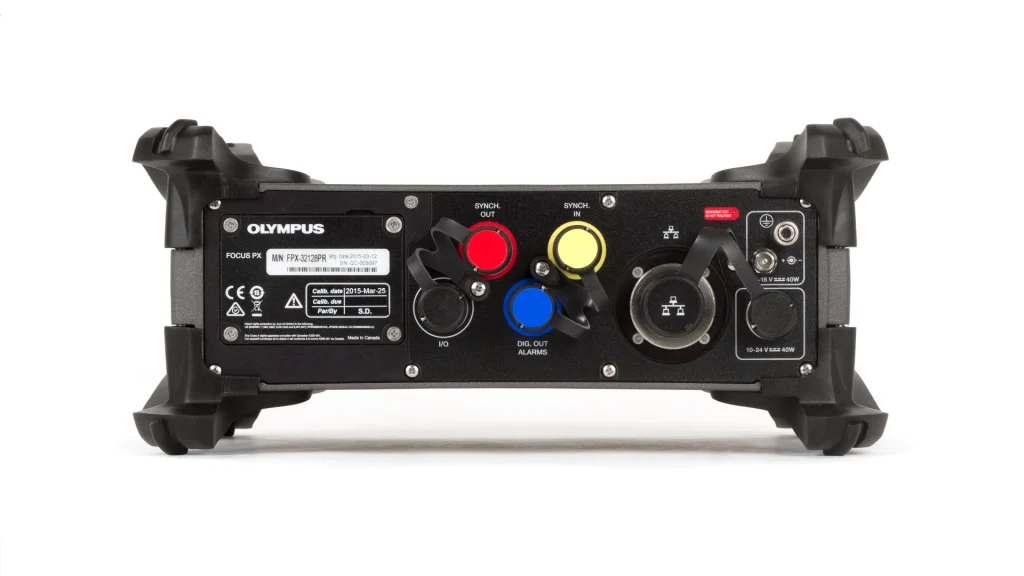

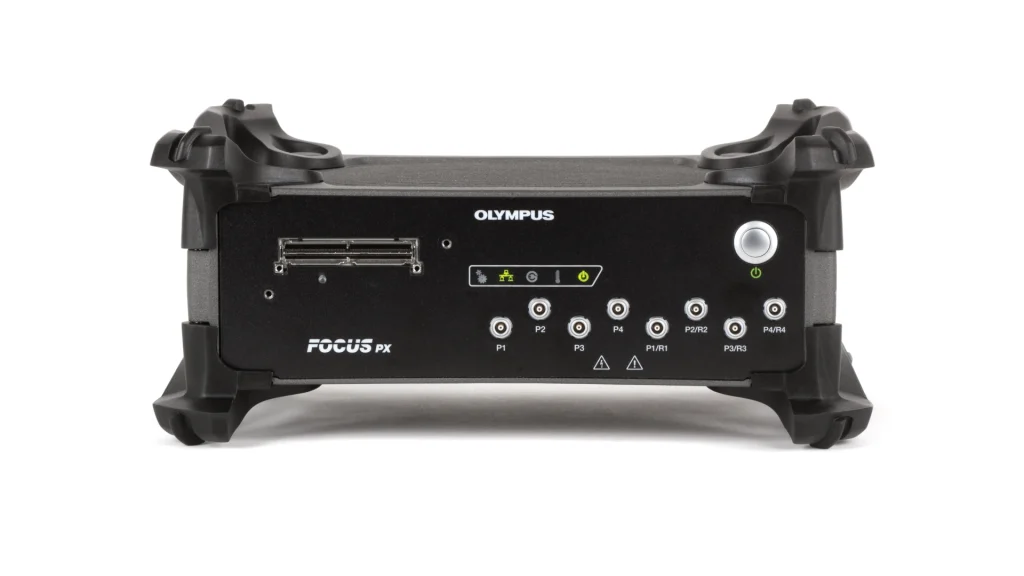

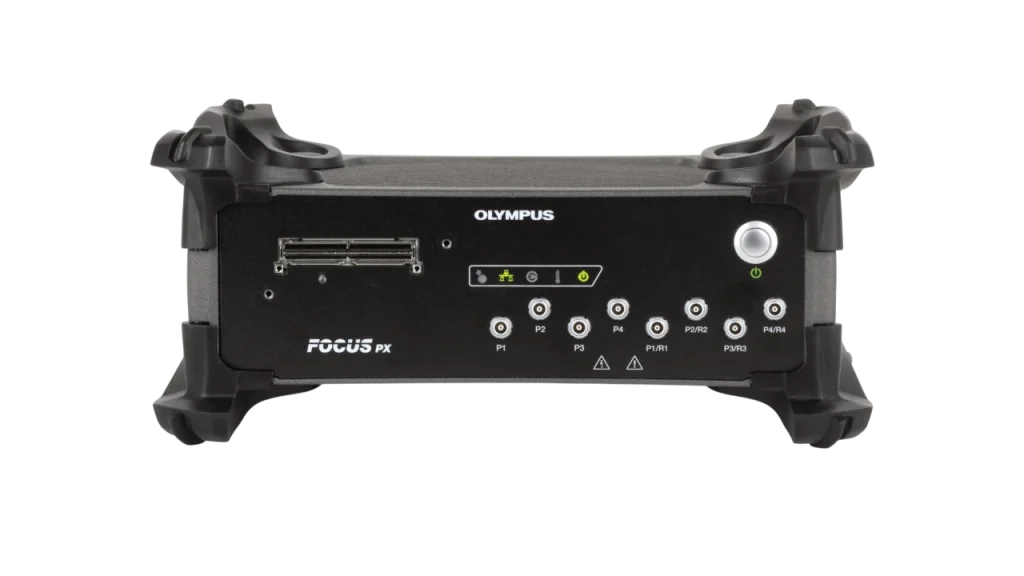

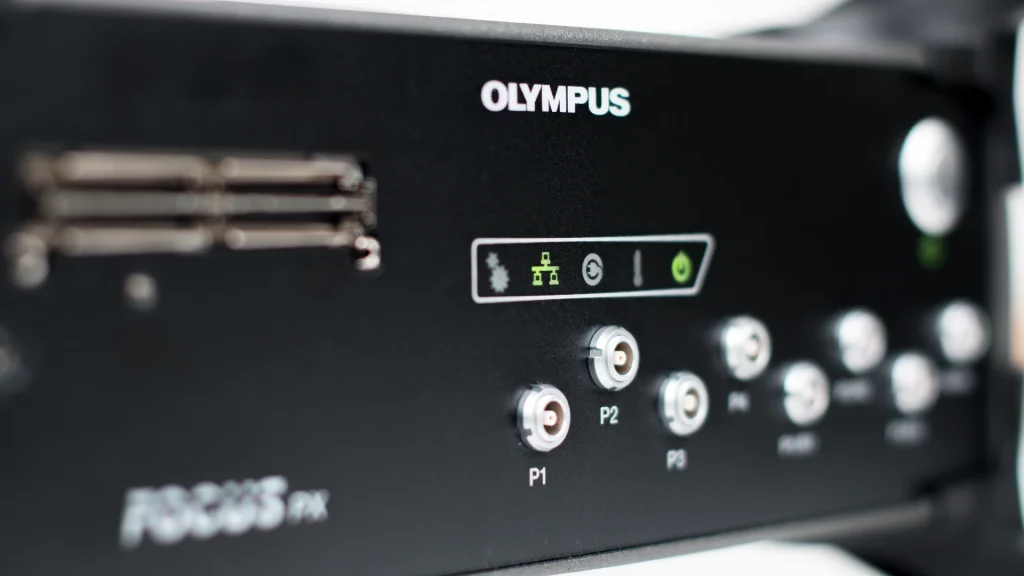

Focus PX er en robust boks med ét phased-array-stik og plads til fire konventionelle ultralydsprober, fx til TOFD-målinger. Instrumentet har ingen egen skærm – i stedet styres det fra en pc. Det kan enten ske via EVIDENTs software FocusPC eller via et brugerudviklet program gennem det medfølgende SDK (Software Development Kit).
Til mange phased-array-opgaver er et bærbart, batteridrevet instrument som OmniScan ikke nødvendigt. Ofte giver det mere mening at bruge en stationær, pc-styret løsning som Focus PX, især når opsætning, scanning og dataanalyse alligevel foregår i dedikerede programmer som ES Beam Tool, FocusPC og WeldSight.
En af de mest kraftfulde funktioner er muligheden for at koble op til fire Focus PX-enheder sammen, så man reelt får ét system med 512 kanaler. Det gør det muligt at dække store emner som toghjul, aksler, støbegods, flykomponenter eller vindmøllevinger i én enkelt scanning. Her er funktionen Continuous Inspection særlig værdifuld, da den giver mulighed for praktisk talt ubegrænsede datafiler – perfekt til store og langvarige inspektioner.
Skalerbar og kraftfuld
FOCUS PX er udstyret med phased-array-teknologi, hvilket giver markante forbedringer i ydeevne og hurtigere inspektion ved krævende applikationer. Op til fire FOCUS PX-enheder kan bruges parallelt, hvilket giver betydeligt højere inspektionshastighed og avancerede multiprobe-konfigurationer.

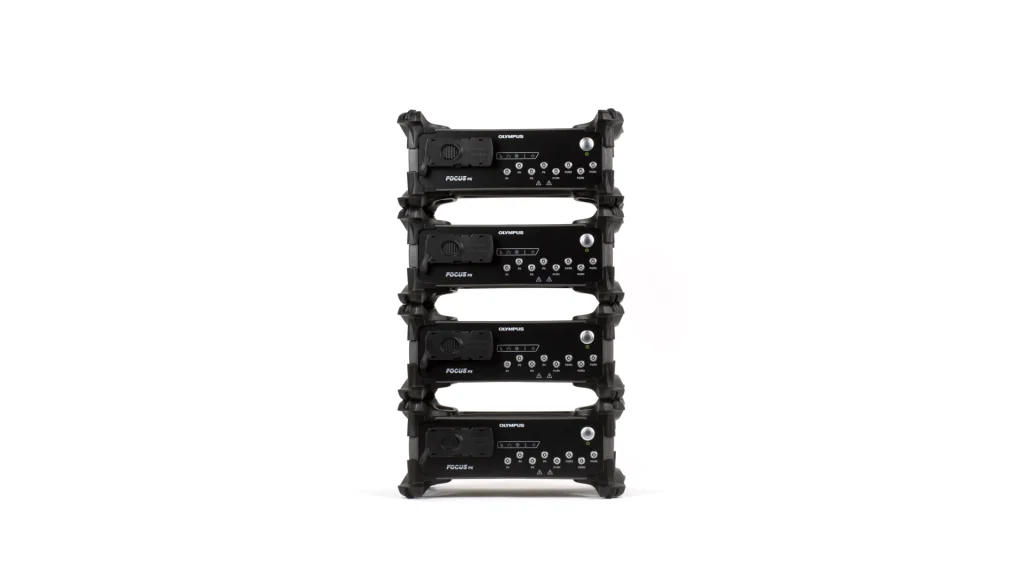

Op til 4 FOCUS PX-enheder parallelt
Op til 30 MB/s datahastighed
Skalerbar og kraftfuld

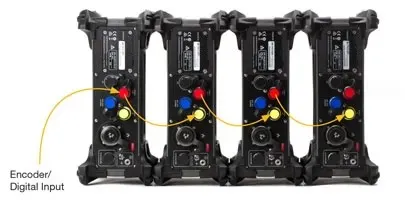

Enkel kabelføring
Nem montering
Den hurtige og enkle installation gør det muligt at placere FOCUS PX tættere på sonderne, hvilket reducerer kabelføring og optimerer signalets kvalitet.
Fire skruer er tilgængelige for montering af enheden direkte på enhver inspektionsscanner.

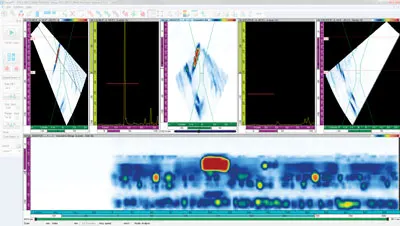

Weldsight Software
Udfør avanceret phased-array (PA), ultralyds (UT) og time-of-flight diffraction (TOFD) svejseinspektion, der er præcis og gentagelig, med WeldSight™-softwarens omfattende værktøjer til dataindsamling og analyse.
Effektiv arbejdsgang
WeldSight-softwaren tilbyder en logisk og strømlinet arbejdsproces:
- Oprettelse af beam-set
- UT-konfiguration
- Kalibrering
- Dataindsamling
- Analyse
- Rapportering
Avancerede softwarefunktioner
- Fuldt integreret BeamTool-scanplan-designer fra Eclipse Scientific
- Automatisk validering af kile og probe-elementer
- Autofokus på mål

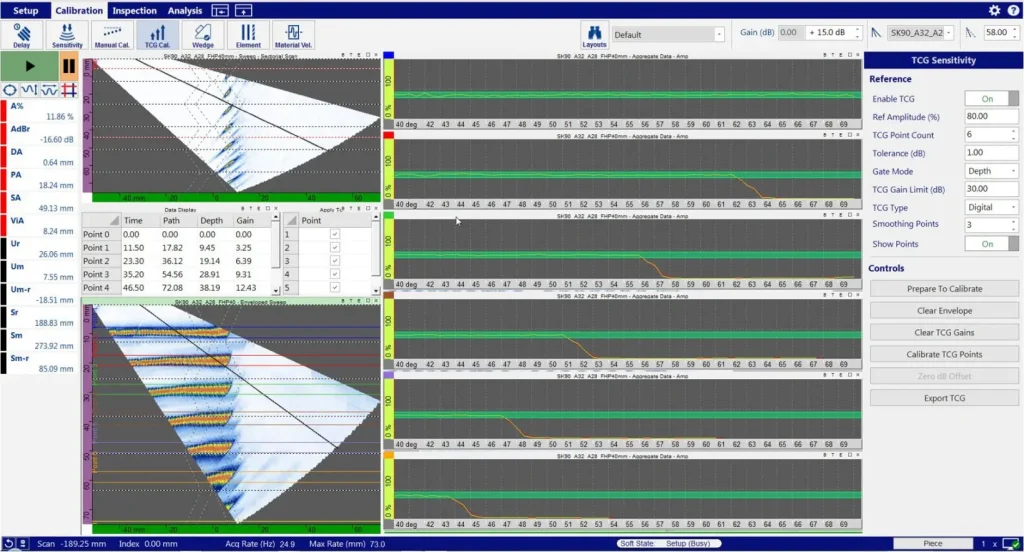

- Forbedret tidskorrektion af forstærkning (TCG), der muliggør samtidig kalibrering af flere punkter
- Træk-og-slip tilpasselige skærmvisninger

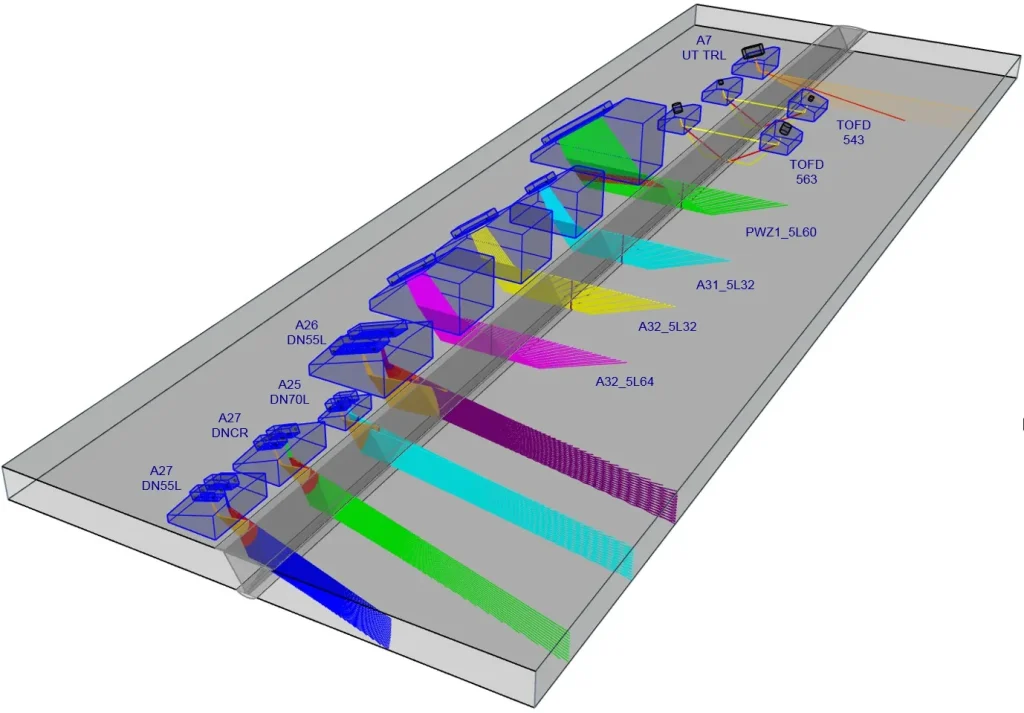

- TOFD-værktøjer
- Dynamiske C-scan-fletningsvisninger

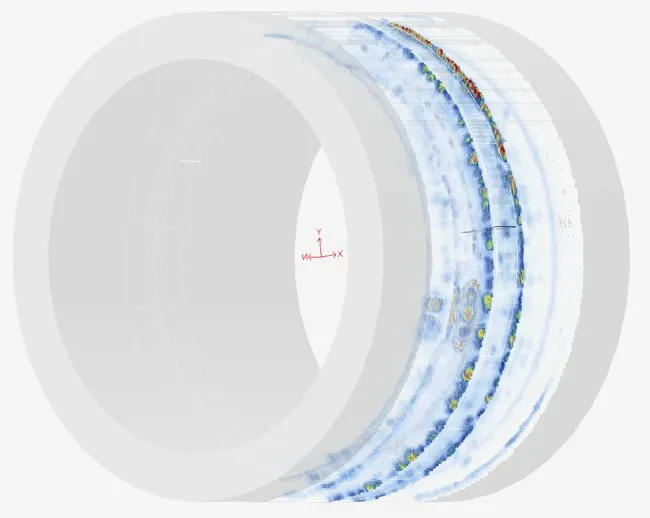

- 3D-billeddannelse og polært visning
- Understøttelse af Dual Linear Array™ (DLA) / Dual Matrix Array™ (DMA)
- Stripdiagrammer til overvågning af kobling og materiale-tykkelse
- Registrering i indikationsskema og rapportering i Excel®
Overholdelse af standarder og repeterbarhed
Overholdelse af produktionsstandarder:
- ASME
- API
- ISO
- ASTM
- DNV
Anvendelser, der er målrettet med denne løsning:
- Trykbeholdere og rørledninger
- Vindmølletårne
- LNG-tanke
- Friktionsomrørings-svejsning (FSW)
FocusPC software - få mest ud af din focus px
Evident tilbyder en komplet løsning til avanceret phased array integration, som opfylder kravene til selv de mest krævende inspektioner. Løsningen omfatter FOCUS PX, en kraftfuld og skalerbar acquisitionsenhed; FocusPC, et avanceret softwareprogram til dataindsamling og analyse; samt tre softwareudviklingskits (SDK) – FocusControl, FocusData og OpenView SDK – til at tilpasse softwaregrænsefladen efter applikationen og styre FocusPC for en fuldt automatiseret inspektionsløsning.
Praktisk brugergrænseflade
FocusPC er designet til at give nem adgang til de mest anvendte funktioner, hvilket forbedrer brugeroplevelsen og effektiviteten.
Værktøjslinje

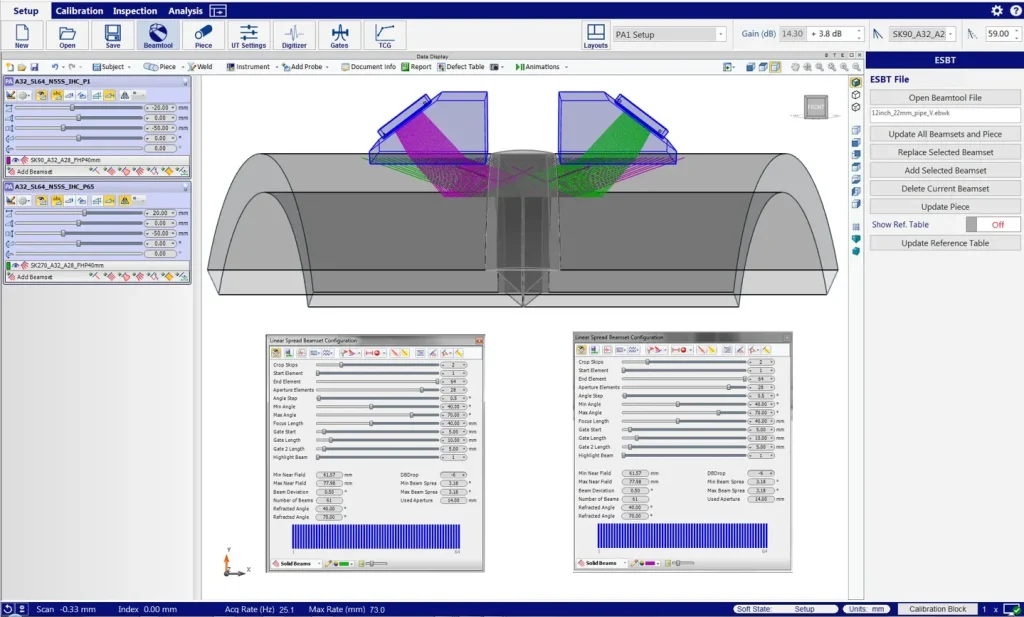

Optimerede layouts til opsætning, dataindsamling og analyse
Dashboard

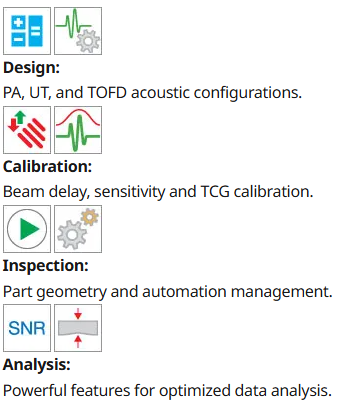

Kraftige værktøjer

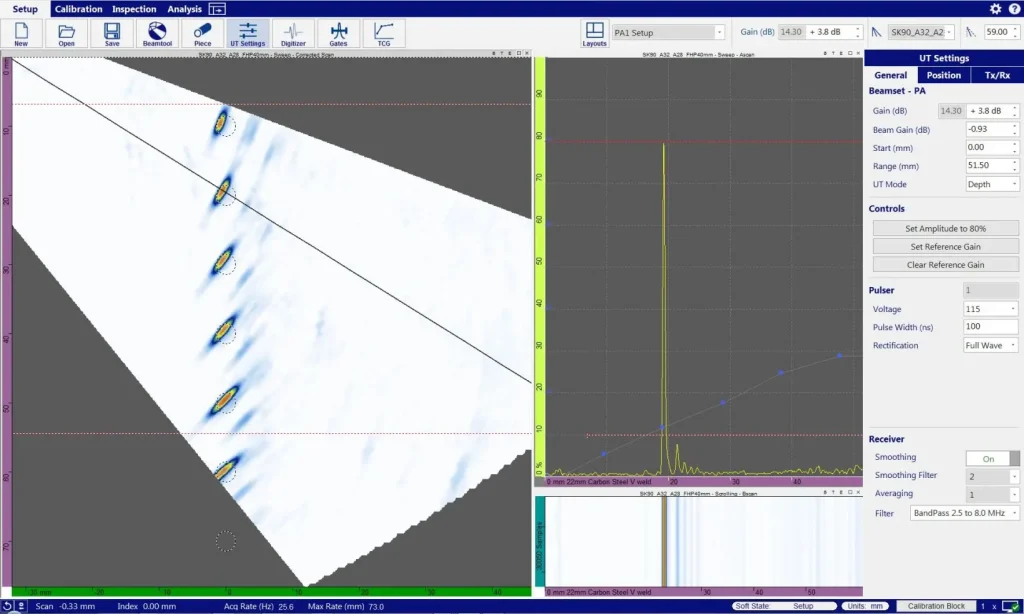

Kraftfulde dataindsamlingsfunktioner
FocusPC indeholder højtydende dataindsamlingsfunktioner, der maksimerer FOCUS PX ydeevne og optimerer inspektionshastigheden. FocusPC kan styre op til fire FOCUS PX-enheder parallelt, hvilket muliggør avancerede multiprobe-konfigurationer og yderligere reducerer cyklustiden.
Nem tilslutning
FOCUS PX kan problemfrit tilsluttes enhver computer med FocusPC installeret, hvilket gør konfigurationsprocessen meget enklere.

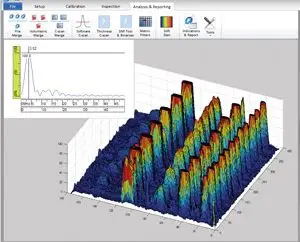

Avancerede analyseværktøjer

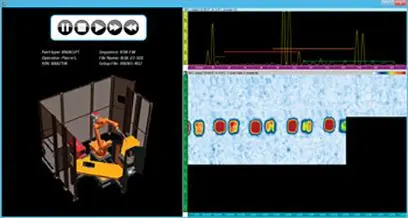

Software Development Kits
OpenView SDK
Applikationsspecifik brugergrænseflade
Automatisering af inspektionsprocessen
Brugerdefineret dataanalyse
Specifikationer
| Phased array-kanaler | 16:64PR: 64 16:128PR / 32:128PR: 128 |
| Antal pulsere | 16:64PR / 16:128PR: 16 på hinanden følgende elementer 32:128PR: 32 på hinanden følgende elementer |
| Konventionelle UT-kanaler | 4 dedikerede UT-kanaler (8 stik til pulse-echo og pitch-catch konfigurationer) |
| Dataindsamlingshastighed | Op til 30 MB/s (1 FOCUS PX) Op til 60 MB/s (2 til 4 FOCUS PX) |
| Optage-hastighed | Op til 20.000 12-bit A-scans/sekund med 750 punkter hver |
| Amplitude og gain | Amplituderesolution: 8-bit / 12-bit Gain PA: 80 dB (46 dB analog + 34 dB digital) Gain UT: 120 dB (digital) |
| Maksimalt antal A-scan prøver | 16.380 |
| Rektificering og filtrering | Rektificering: FW, HW+, HW– og RF Filtrering: Digitale båndpas-, højpas- og lavpasfiltre |
| Spænding og pulslængde | PA: 4 V, 9 V, 20 V, 40 V, 80 V og 115 V UT: 50 V, 100 V og 190 V Pulslængde PA: 30 ns til 500 ns (trin på 2,5 ns) Pulslængde UT: 30 ns til 1000 ns (trin på 2,5 ns) |
| Båndbredde | PA: 0,6 MHz til 17,8 MHz UT: 0,25 MHz til 28 MHz |
| Beams og PRF | Antal beams: Op til 1024 Pulse repetition frequency (PRF): 1 Hz til 20 kHz |
| Real-time averaging | PA: 1, 2, 4, 8, 16 UT: 1, 2, 4, 8, 16, 32, 64 |
| Gates og encoder | Antal gates: 4 til detektion; 1 til synkronisering Encoder: 2 akser (kvadratur, klokkeretning) |
| Netværk | 1000BASE-T |
| Fysiske mål og vægt | Med beskyttelse: 30,7 cm × 13,5 cm × 23,6 cm, vægt 4,8 kg Uden beskyttelse: 27,6 cm × 9,2 cm × 23,1 cm, vægt 4,2 kg |
| IP-klassificering | IP65 |
Phased Array udstyr i Danmark
Vi er hos ENDOTEST A/S dansk forhandler af Phased Array løsninger fra EVIDENT. Vi vejleder på, leverer og servicerer produkterne. Kontakt os, hvis der opstår spørgsmål.
