Videoskop til indvendig inspektion

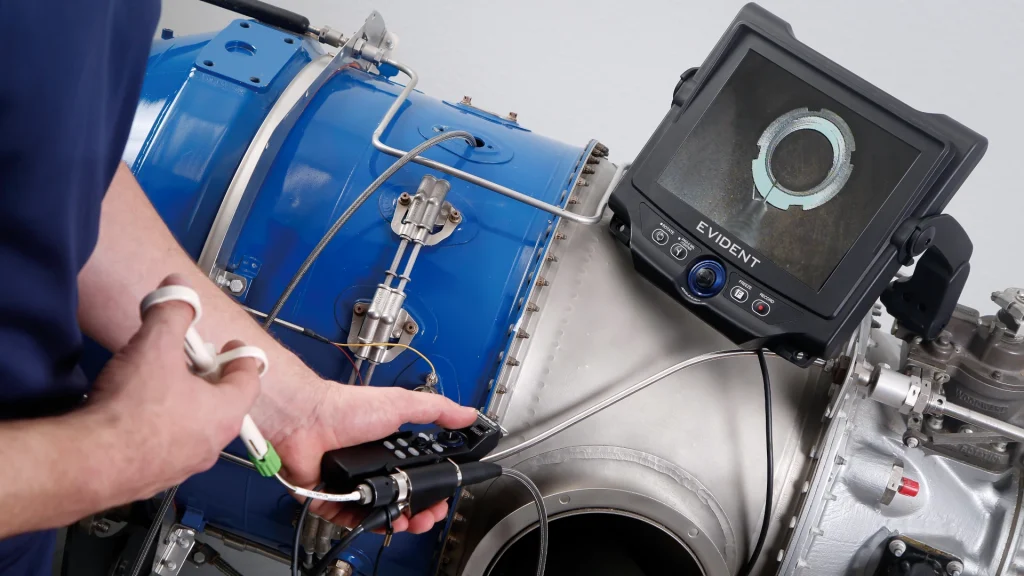

Videoskoper anvendes til indvendig visuel inspektion af komponenter og installationer, hvor direkte adgang ikke er mulig. Teknologien gør det muligt at undersøge materialers og komponenters tilstand gennem små åbninger uden adskillelse af udstyret.
Inspicer motorer, gearkasser, turbiner og rør uden at adskille udstyret med IPLEX-serien fra EVIDENT. Som officiel dansk forhandler leverer ENDOTEST rådgivning, demo og support i hele Danmark.
- Officiel EVIDENT-forhandler siden 2013
- ISO 9001:2015 certificeret
- Demo tilgængelig – online eller hos jer
- Support før og efter køb
Kort fortalt
Hvem bruger videoskoper – og til hvad?
Et videoskop (også kaldet videoendoskop eller industrielt boreskop) er et kamera i spidsen af en tynd, styrbar indføringsslange. Det viser live billeder indefra motorer, turbiner, gearkasser, rør og maskiner – gennem åbninger på få millimeter og uden at skille noget ad. Videoskoper bruges til vedligehold, fejlfinding og kvalitetskontrol i energi, luftfart, produktion, procesindustri og hos inspektionsfirmaer.
IPLEX-serien
Videoskoper fra EVIDENT – IPLEX-serien
ENDOTEST forhandler videoskoper fra EVIDENTs IPLEX-serie til indvendig visuel inspektion. Modellerne dækker alt fra ultra-tynde sonder til brug i snævre kanaler til lange slanger til varmevekslere og kedelrør.
Vi rådgiver om valg af model, slangediameter, længde og optik i forhold til din konkrete inspektionsopgave.
Nyeste
IPLEX One
IPLEX One er udstyret med Swoptix™-teknologi, der giver mulighed for at skifte mellem nærfelt, fjernfelt, direkte og sideudsyn uden at trække sonden ud. Software-drevet platform med avanceret billedbehandling.
Velegnet til
Bred industriel inspektion hvor der skiftes mellem mange opgavetyper
3D-måling
IPLEX NX
IPLEX NX er EVIDENTs mest avancerede videoskop med 3D-målefunktion og suveræn billedkvalitet. Bruges til inspektioner hvor det ikke kun er nok at se fejlen – du skal også kunne dokumentere størrelse og dybde.
Velegnet til
Luftfart, energi og krævende dokumentationsopgaver
Håndholdt · 1,15 kg
IPLEX G Lite
IPLEX G Lite er et håndholdt videoskop med kraftfulde billedfunktioner i en lille og robust krop. Velegnet til feltinspektioner med behov for mobilitet og hurtig opsætning.
Velegnet til
Inspektioner på stedet med mange opgaver og skiftende steder
Til vindmøller
IPLEX G Lite Wind
IPLEX G Lite Wind har alle kvaliteterne fra G Lite, men er designet specifikt til inspektion af gearkasser i vindmøller. Robust konstruktion der modstår arbejdsmiljøet i vindmøller.
Velegnet til
Vedligehold og inspektion af vindmøllegearkasser og generatorer
Ned til 1,8 mm
IPLEX TX II
IPLEX TX II har en ekstra tynd indføringssonde – 1,8 mm rigid eller 2,2 mm fleksibel – og når dermed åbninger og kanaler som andre videoskoper ikke kan komme til. Leverer skarpe billeder på trods af den lille diameter.
Velegnet til
Turbinemotorer, fine mekaniske komponenter og andre snævre adgangsveje
60 fps · 8″ touch
IPLEX GX/GT
IPLEX GX/GT er udstyret med 8″ touchscreen og understøtter udskiftelige insertionsslanger og lyskilder, så instrumentet kan tilpasses på tværs af opgavetyper.
Velegnet til
Inspektionsfirmaer og vedligehold med varierede opgaver
20 eller 30 m
IPLEX GAir
IPLEX GAir er til inspektioner, hvor der er behov for en ekstra lang indføringsslange. Bruges til kedelrør, varmevekslere, tilgangsrør og andre installationer med lang rækkevidde.
Velegnet til
Kraftværker, procesanlæg og rørsystemer med lange løb
Tilbehør
Tilbehør til videoskoper
Turning Tool, centreringsværktøj, forstærkede kufferter og føringsrør til IPLEX-serien. Optiske adaptere udvider synsfelt, retning og fokus.
Velegnet til
Gør jeres videoskop endnu mere alsidigt
Sammenlign
IPLEX-modellerne side om side
Det vigtigste valg er sondens diameter og længde: Hvor lille er åbningen, og hvor langt skal I ind? Her er overblikket.
| Model | Sondediameter | Arbejdslængde | Kendetegn | Typisk opgave |
|---|---|---|---|---|
| IPLEX One | Ø 4 mm · Ø 6 mm | 2–10 m | Swoptix™ multiview, 3DAssist™, 10″ skærm | Bred industriel inspektion |
| IPLEX NX | Ø 4 mm · Ø 6 mm | 3,5–7,5 m | Stereo 3D-måling, høj billedkvalitet | Luftfart, energi, dokumentation |
| IPLEX G Lite | Ø 4 mm · Ø 6 mm | 2–10 m | Håndholdt, 1,15 kg, IP65 og MIL-STD-testet | Feltinspektion og mobilitet |
| IPLEX G Lite Wind | Ø 4 mm | 2 m | Håndholdt, 1,16 kg, bygget til vindmøller | Gearkasser og generatorer |
| IPLEX TX II | Ø 1,8 mm (rigid) · Ø 2,2 mm (fleksibel) | 180 mm · 1,2 m | Ultra-tynd sonde, 120° synsfelt | Turbinemotorer, snævre kanaler |
| IPLEX GX/GT | Ø 4 mm · Ø 6 mm | 2–10 m | 8″ touch, 60 fps, udskiftelige slanger, hvidt/UV/IR-lys | Varierede opgaver, inspektionsfirmaer |
| IPLEX GAir | Ø 8,5 mm (udskiftelig) | 20 eller 30 m | Pneumatisk vinkling, længdeindikator | Kedelrør, varmevekslere, lange rør |
Alle IPLEX-modeller har styrbar spids (artikulering), LED-belysning og gemmer billeder og video til dokumentation. Flere længder og optiske adaptere kan fås – spørg os om den rette konfiguration.
Teknologien
Hvad er et videoskop?
Et videoskop – også kaldet videoendoskop eller boreskop – er et inspektionsinstrument med et kamera i enden af en fleksibel indføringsslange. Slangen føres ind i komponenten, og kameraet sender live-billeder til instrumentets skærm, mens en integreret lyskilde belyser området.
Det er en visuel NDT-metode: ikke-destruktiv prøvning der ikke påvirker den komponent der inspiceres. Inspektionen kan dokumenteres med billeder og video og bruges som grundlag for rapportering og beslutning om eventuel reparation eller yderligere inspektion.
Sådan styrer du kameraet rundt om hjørner
Spidsen af indføringsslangen kan vinkles (artikulering) op/ned og højre/venstre fra instrumentets joystick – elektronisk på de fleste IPLEX-modeller og pneumatisk på IPLEX GAir. Det gør det muligt at se bagom komponenter, ind i hulrum og rundt i rørbøjninger.
Optiske adaptere: direkte syn, sidesyn og fokus
Med udskiftelige optiske adaptere vælger du synsretning (lige frem eller til siden), synsfelt og fokusafstand. På IPLEX One skifter Swoptix™ mellem nærfelt, fjernfelt, direkte og sideudsyn uden at trække sonden ud. Læs om optiske adaptere.
Måling af fejl – ikke kun at se dem
Flere IPLEX-modeller kan måle direkte i billedet: IPLEX NX med stereo 3D-måling, IPLEX One med 3DAssist™ og GX/GT med skalamåling og 3D-koordinatmåling. Så kan du dokumentere en revnes længde, et slids dybde eller størrelsen på en skade.
Dokumentation og rapportering
Billeder og video gemmes direkte på instrumentet og kan bruges i rapporter, til sammenligning over tid og som beslutningsgrundlag for reparation eller opfølgende NDT.
Typiske opgaver
Hvad løser videoskopi?
Videoskopi bruges når der er behov for at inspicere indvendige strukturer, men demontering ikke er en mulighed – enten fordi det er for tidskrævende, for dyrt eller forstyrrer driften.
Med et videoskop føres en fleksibel slange med integreret kamera ind gennem en lille åbning. Du ser live billeder på instrumentets skærm og kan gemme billeder og video direkte til dokumentation.
Typiske situationer:
01
Turbineblade og motorer
Du skal vurdere tilstanden af turbineblade eller motorkomponenter uden at tage motoren ud
02
Slid og fremmedlegemer
Du vil lokalisere slid, aflejringer eller fremmedlegemer i et rør eller en gearkasse
03
Dokumentation
Du har behov for visuel dokumentation af komponentens tilstand til en rapport
04
Næste skridt
Du vil afgøre om der er behov for yderligere NDT-inspektion med ultralyd eller røntgen
Derfor betaler et videoskop sig
- Ingen adskillelse og kortere nedetid – inspektionen tager minutter frem for timer eller dage.
- Svar med det samme – I ser tilstanden live og kan beslutte næste skridt på stedet.
- Inspicér oftere – når udstyret er jeres eget, kan I kigge efter, hver gang der er mistanke, og følge udviklingen over tid.
- Billeder og video som dokumentation – til rapporter, kunder, myndigheder og forsikring.
- Erfaring i ryggen – ENDOTEST har solgt og supporteret EVIDENT-videoskoper siden 2013. Læs hvordan et videoskop minimerer dyr nedetid.
EVIDENT
EVIDENT videoskoper til visuel kontrol
Videoskoper fra EVIDENT anvendes til visuel inspektion af komponenter og installationer, hvor der er behov for at vurdere den indvendige tilstand uden demontering. Instrumenterne bruges blandt andet til inspektion af motorer, gearkasser, rør og andre områder med begrænset adgang.
Videoskoper i IPLEX-serien er udviklet til industrielle inspektionsopgaver, hvor tydelige billeder og stabil billedkvalitet er afgørende for en pålidelig vurdering af materialers og komponenters tilstand. Kombinationen af optik, digital billedbehandling og integreret belysning gør det muligt at registrere detaljer under inspektionen og dokumentere observationer med billeder eller video.
Videoskoperne anvendes bredt i blandt andet energi-, luftfarts- og procesindustrien, hvor visuel inspektion er en vigtig metode til at identificere tegn på slid, skader eller fremmedlegemer i komponenter med begrænset adgang.
Valg af model
Hvad bør du overveje ved valg af videoskop?
Valget af model afhænger primært af adgangsforholdene og hvad du skal dokumentere. De vigtigste parametre:
- 01Diameter på indføringsslangenMindre diameter giver adgang til snævrere åbninger. IPLEX TX II når ned til 1,8 mm – de øvrige modeller varierer typisk fra 4 mm og opefter. Husk at diameteren også påvirker lysstyrke og billedsensorstørrelse.
- 02SlangelængdeSlangen skal nå fra adgangspunktet ind til det område der inspiceres. Vi rådgiver om den rette længde til din komponent – fra 180 mm på TX II til 30 m på GAir.
- 03Articulation – styring af spidsenGiver mulighed for at dreje kameraet rundt om hjørner og bagom komponenter. Alle IPLEX-modeller har artikulering, men med forskellig styringsvinkel og antal styreretninger.
- 04MålefunktionHar du behov for at dokumentere ikke bare om der er en fejl, men også størrelsen på den, er IPLEX NX med 3D-målefunktion den relevante model. IPLEX One (3DAssist™) og GX/GT måler også direkte i billedet.
- 05Robusthed og formfaktorMobil inspektion stiller andre krav end inspektioner i et værksted. G Lite-serien er designet til mobilitet; GX/GT og NX til krævende dokumentationsopgaver.
Usikker på hvilken model der passer til din opgave? Tag fat – vi gennemgår kravene med dig og anbefaler den rigtige løsning.
Anvendelser
Anvendelser af videoskoper i industrien
Energi og kraftværker
Inspektion af turbiner, varmevekslere, kedler, kedelrør og vindmøllegearkasser – uden at afbryde driften.
Luftfart og transport
Indvendig kontrol af turbine- og forbrændingsmotorer i fly, skibe og tung transport uden demontering.
Produktion og procesanlæg
Kontrol af rør, beholdere og procesudstyr for slid, aflejringer, produktrester eller blokeringer.
Inspektionsfirmaer
Fleksibelt videoskop der kan bruges på tværs af opgaver – fra rørsystemer til motorinspektion.
Og meget mere – et videoskop bruges overalt, hvor man ikke kan se ind
- Gearkasser og lejer
- Varmevekslere og kondensatorer
- Hydraulik og ventiler
- Støbte og bearbejdede emner (grater, porøsitet)
- Svejsninger indvendigt i rør
- Skibsmotorer og entreprenørmaskiner
- Fødevare- og pharmaudstyr
- Fremmedlegemer i maskiner
- Kvalitetskontrol i produktion
- Forskning og udvikling
Videoskopi bruges ofte som første trin i en inspektionsproces. Den visuelle vurdering lokaliserer hurtigt problemområder, og resultatet danner grundlag for beslutning om eventuelt opfølgende ultralyd– eller røntgeninspektion.
Har I en anden opgave? Fortæl os om den – så finder vi det rette videoskop.
Hos ENDOTEST
Brug for hjælp til valg af videoskop?
ENDOTEST tilbyder rådgivning om valg af videoskop, opsætning og anvendelse samt support før og efter levering. Instrumenterne kan demonstreres efter aftale, så løsningen vurderes i forhold til jeres konkrete inspektionsopgave.
- 01RådgivningVi gennemgår jeres inspektionsopgave: adgangsforhold, dokumentationskrav og budget.
- 02DemoUforpligtende demo – online eller hos jer, gerne på jeres egne komponenter.
- 03Levering og oplæringVi leverer og gennemgår opsætning og anvendelse, så I er trygge fra første inspektion.
- 04SupportSupport før og efter levering – også på tilbehør, adaptere og service.
Viden
Lær mere om videoskopi
FAQ
Ofte stillede spørgsmål om videoskoper
Hvad er et videoskop, og hvordan fungerer det?
Et videoskop er et instrument til indvendig visuel inspektion, der bruger en fleksibel eller stiv indføringsslange med et kamera for at vurdere svært tilgængelige områder. En integreret LED-lyskilde belyser området, og billedet vises live på instrumentets skærm.
Hvad er forskellen på et boreskop og et videoskop?
Et boreskop er en generel betegnelse for inspektionsskoper. Et videoskop er en type boreskop, hvor billedet vises digitalt på en skærm. Alle IPLEX-modeller er videoskoper. Til enklere opgaver findes også inspektionskameraer.
Hvornår anvendes videoskopi i NDT?
Videoskopi anvendes til visuel inspektion af komponenter, hvor direkte adgang ikke er mulig. Det er ofte første trin, der hurtigt lokaliserer problemområder.
Hvornår skal man bruge videoskopi frem for ultralyd eller røntgen?
Videoskopi bruges til visuel vurdering af indvendige overflader – slid, aflejringer, fremmedlegemer og synlige skader. Ultralyd og røntgen bruges til at detektere fejl inde i materialet. Metoderne supplerer hinanden og bruges ofte i kombination.
Hvilke områder kan inspiceres med et videoskop?
Videoskoper anvendes til inspektion af motorer, gearkasser, rør og andre komplekse strukturer uden at skulle skille dem ad – fx turbiner, varmevekslere, kedelrør, ventiler, hydraulik og støbte emner.
Hvad er fordelene ved at bruge et videoskop til inspektion?
Et videoskop giver hurtig og præcis fejldiagnose, sparer tid og omkostninger og muliggør inspektion uden at beskadige udstyret. Med et eget instrument kan I inspicere oftere og dokumentere udviklingen over tid.
Hvordan vælger jeg det rigtige videoskop til mit behov?
Valget afhænger af fleksibilitet, længde og diameter på indføringsslangen samt lysstyrken og billedkvaliteten, der kræves til din inspektionsopgave. Skal fejl måles, vælges en model med målefunktion. Vi rådgiver gerne.
Hvilke brancher bruger videoskoper til inspektion?
Videoskoper anvendes i olie og gas, luftfart, produktionsindustrien og andre sektorer, hvor præcis visuel inspektion af indvendige komponenter er nødvendig – fx energi, vindmøller, procesanlæg, transport og inspektionsfirmaer.
Kan billeder og video gemmes?
Ja. De fleste videoskoper kan gemme billeder og video til dokumentation af inspektionen. IPLEX-modellerne gemmer direkte på instrumentet, så materialet kan bruges i rapporter.
Hvor små åbninger kan et videoskop bruges i?
Det afhænger af instrumentets diameter. Industrivideoskoper findes typisk fra ca. 2 mm og opefter. IPLEX TX II har en sonde på 1,8 mm (rigid) eller 2,2 mm (fleksibel); de øvrige IPLEX-modeller starter fra 4 mm.
Hvor lang kan indføringsslangen være?
Fra 180 mm på den rigide IPLEX TX II over 2–10 m på de fleste IPLEX-modeller til 20 eller 30 m på IPLEX GAir, der er bygget til lange rør, kedelrør og varmevekslere.
Kan man måle fejl med et videoskop?
Ja. IPLEX NX har stereo 3D-måling, IPLEX One har 3DAssist™, og IPLEX GX/GT har skalamåling og 3D-koordinatmåling. Så kan længde, dybde og areal af en fejl dokumenteres direkte i billedet.
Tilbyder I demo af videoskoperne?
Ja. Vi tilbyder uforpligtende demo – online eller på stedet hos jer. Kontakt Frederik Valberg Neerup på fvp@endotest.dk eller +45 53 55 30 65, eller brug formularen nedenfor.
