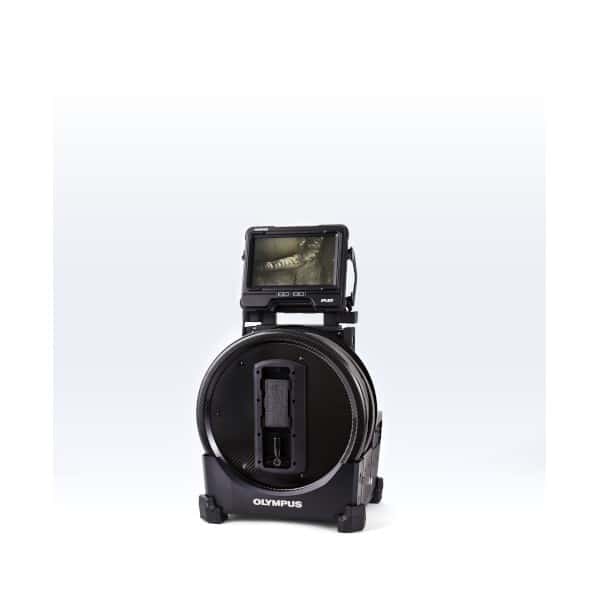

Olympus IPLEX GAir

IPLEX GAir er videoskopet til inspektioner, hvor der er behov for en lang indføringsslange.

Med en indføringsslange på enten 20 eller 30 meter er GAir optimalt til brug i fx lange rørsystemer og varmevekslere.

Ved interesse og et ønske om mere information, kontakt os her eller brug formularen nederst på siden. Mulighed for demonstration.

Beskrivelse

Find nemt ud af hvor du er

For bedre orientering under inspektion kan Olympus IPLEX GAir videoskop automatisk rotere billedet på skærmen så det altid står horisontalt korrekt, uanset hvilken vej indføringsslangen vender.

Indføringslængdeindikatoren kan fortælle præcist hvor langt indføringsslangen er indført under inspektionen. Det er muligt at markere fejl og lave målinger mellem flere punkter under inspektion.

iplex gair indføring
nem inspektion med videoskop

Hurtig og nem inspektion

Skop guide hovedet er designet til at reducere friktion og gøre det lettere at passere over rørsamlinger, for en endnu hurtigere og nemmer inspektion.

Let vinkling

Som Olympus’ andre videoskoper er GAir også udstyret med responsiv Truefeel artikulation som giver hurtig og præcis justering af skopets spids som kan justeres i alle 4 retninger.

Fordi GAir er udstyret med en lang indføringsslange er vinkling styret af den indbyggede luftkompressor og ikke med kabler som et traditionelt videoskope. Dette sikrer bedre artikulation og holdbarhed.

Let vinkling
Reager inspektions ændringer

Reager hurtigt på ændringer

Skopet kan hurtigt og nemt skiftes i tilfælde af reparation eller udskiftning til et skop med en anden længde indføringsslange.

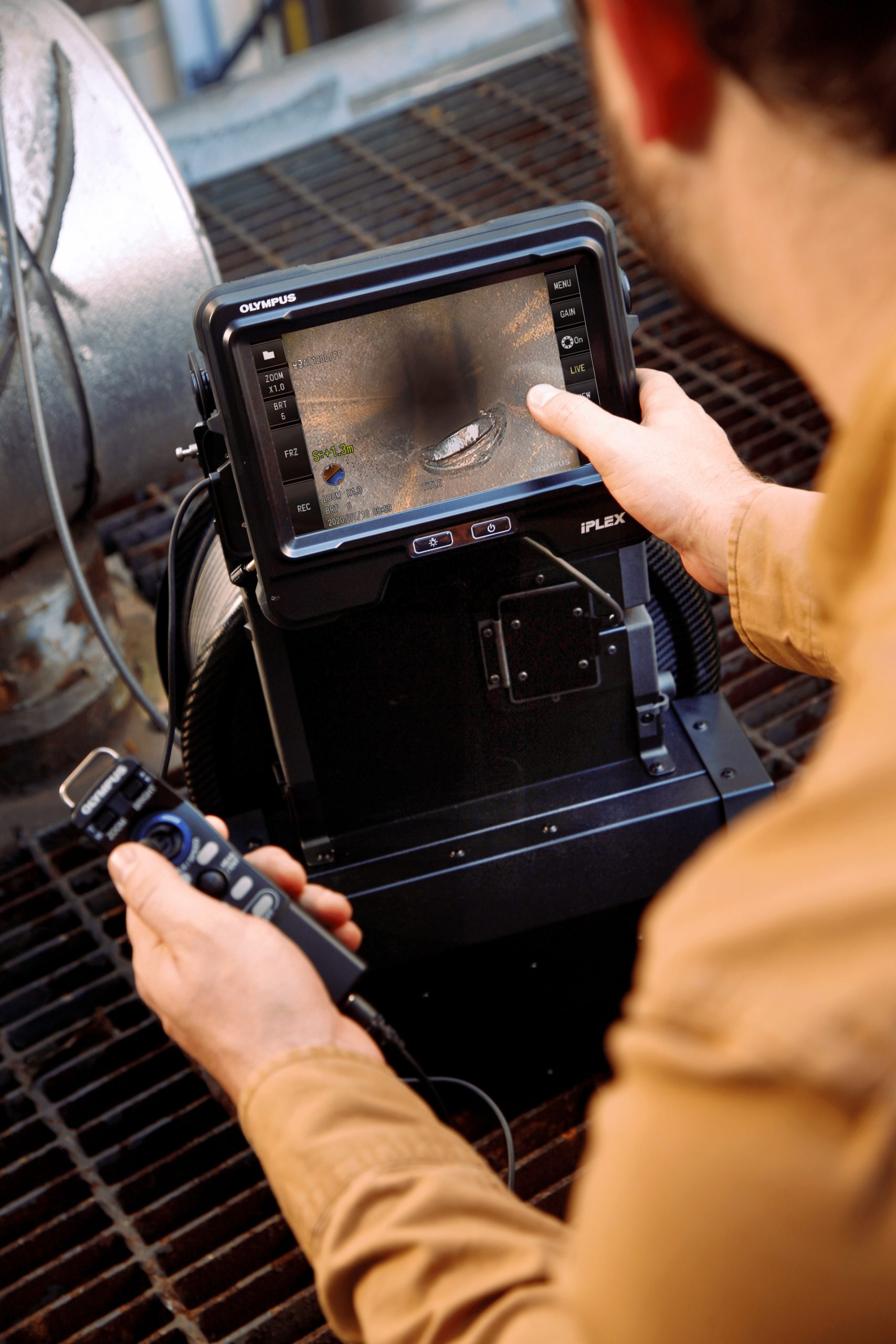

Inspektion på sikker afstand

Ved tilkøb af fjernbetjening og transponder er det muligt af kunne styre videoskopet op til 100m væk.

Fjernbetjeningen vil vibrere hvis der opstår situationer der kan være skadelige for videoskopet, som hvis indføringsslangen forsøges at trækkes ud mens spidsen er vinklet.

videoskop inspektion på sikker afstand
med på flere skærme

Se med på flere skærme

Ved tilkøb af en trådløs USB WIFI-adapter kan live billedet fra videoskopet deles med iOS enheder via en app. Billeder og video kan optages direkte ned på den tilsluttede enhed gennem appen.

Undgå olie på linsen

Den specielt designede tip adapter er lavet til af lede olie væk fra linsen gennem kapillær riller lavet i adapteren.

Dette gør inspektion nemmere i miljøer med olie og forkorter inspektionstiden da indføringsslangen ikke skal trækkes ud for at rense spidsen.

undgå olie på videoskop linsen

IPLEX GAir videoskop lys

Kraftigt LED lys

GAir er udstyret med en kraftig LED monteret i spidsen af indføringsslangen. Den er monteret her for at forhindre tab af lys i den lange indføringsslange, som man kan se med lysledere.
kraftig endoskop led lys

Automatisk lysjustering

PulsarPic teknologien sikrer en nemmere inspektion ved selv at justere lysstyrken når det er nødvendigt, så man ikke skal gøre det manuelt.

IPLEX GAir tilbehør

videoskop gair tilbehør

MAJ-2483
Justerbar stang som gør det muligt at justere arbejdshøjden på skærmen

MAJ-2486
Adapter til stødstang som kan gøre indføring nemmere i lange rør

MAJ-2844
Skop guide hoved, både til brug enten med eller uden stødstangsadapter.

MAJ-2482
Lille fjernbetjening til styring af alle skopets funktioner. Har en god lang ledning at man komfortabelt kan styre skopet.

MAJ-2488
Transportkasse til videoskopet, med hjul, for nemmere transport.

NP-L7S
Ekstra batteri sikrer op til 180 minutters ekstra brug.

JL-2PLUS
Ekstern batterioplader med plads til 2 batterier kan hurtigt og effektivt oplade ekstra batterier.

MAJ-2485
Ekstern batterikasse kan som supplement til det interne batteri give endnu længere inspektionstid.

Specifikationer

Videoskop enheden

Model Nr.IV98200GAIV98300GA
IndføringsslangeSkop diameterΦ 8.5 mm
Skop længde20.0 m (65.6 ft.)30 m (98.4 ft)
Slangens ydreHøj holdbarhed med en wolfram fletning
Tube FleksibilitetIndførselsslange hvis fleksibilitet gradvist øges mod den distale ende
Optical systemSynsfeltKan vælges med optisk adapter
Synsfeltets retning
LysLED belysning
Artikulering afsnitArtikulering vinkel (hele vejen)90°
Arktikulering operationPneumatisk artikulering med indbygget luftkompressor

Hovedenhed

Model Nr.IV98200GAIV98300GA
Dimensioner (B x H x D)359 mm × 465 mm × 307 mm
(14.1 in. × 18.3 in. × 12.1 in.)
Vægt (hovedenhed)11.7 kg
(25.8 lbs.)
Ca. system vægt (med batteri og SDHC kort)Når kombineret med IV98200GA: 15.3 kg (33.7 lb)Når kombineret med IV98300GA: 16.4 kg (36.2 lb)
LCD skærm8-tommers WVGA LCD  touchskærm, 5-trins justerbar LCD-baggrundsbelysning
Video outputType A HDMI 1.4
HeadsetΦ3.5 mm mini plug CTIA
USB stikType A stik
Kan tilsluttes en USB trådløs LAN-adapter (anbefales) eller fjernbetjeningsenhed (valgfrit)
StrømforsyningLi-ion batteri: 16 V, ca. 180 minutters driftstid
100 V til 240 V, 50/60 Hz (med medfølgende AC-adapter)
Eksternt batteri: 9,6 V
OptagemedieNormalSDHC
Konstant videomicroSDHC
Justering af billedetZoom funktionDigital zoom (op til 5 gange)
Gain kontrol4-trins justerbar kontrol af gain (Manuel, Auto, WiDER1, WiDER2)
Dynamisk støjreduktionTilgængelig
Kontrol af skarphed4-trins justerbar kontrol af skarpheden
Kontrol af mætheden3-trins justerbar kontrol af farvemætningen (Monoton, Natural, Vivid)
Indstillinger af titel-tekst30 tegn
indstillinger af tekst til noter30 tegn
Funktioner for visningen af billedetLive-billede kan vendes til højre og venstre, vendes op og ned og roteres 180 grader
Indikator af tyngdekraftVis tyngdekraftsindikator i henhold til orienteringen af skopets distale ende
Insertion length indicatorAngiver indføringslængde i henhold til tromlens rotation; indsættelseslængden kan markeres på en vilkårlig position
Orientering af live billedetAfhængigt af skopspidsens orientering kan det levende billede roteres og vises, så det matcher tyngdekraftens retning til bunden af LCD-skærmen
SkærmvisningIndholdet kan vises og roteres 180 grader
Stillbillede optagelseOpløsningH640 × V480 (pixels)
Optage formatCompressed JPEG format
Video optagelseOpløsningH640 × V480 (pixels)
Optage formatMPEG 4 AVC/H.264
Windows Media Player 12 kompatibel
Trådløs LANTilslut direkte til en ekstern trådløs enhed udstyret med iOS for at streame live billeder
Skaler målingAfstanden mellem to punkter baseret på en kendt måling i samme plan

Specifikationer for optiske adaptere

 AT120D/NF-IV98GAAT120D/FF-IV98GAAT120S/NF-IV98GAAT120S/FF-IV98GAAT220D-IV98GA
Optisk systemSynsfelt80°120°120°120°220°
Sysnfeltets retningFremadFremadTil sidenTil sidenFremad
Dybdeskarphed*14 to 190 mm25 to ∞ mm1 to 25 mm6 to ∞ mm1 to ∞ mm
Distal endeYdre diameter*2φ8.5 mmφ8.5 mmφ8.5 mmφ8.5 mmφ10 mm
Distal ende*326.4 mm26.4 mm33.3 mm33.3 mm27.4 mm

*1. Angiver synsafstanden med optimal fokus.
*2. Adapteren kan indsættes i et ø8,5 mm og ø10 mm hul, når den er monteret på skopet.
*3. Angiver længden af den stive del ved skopets distale ende, når den er monteret.

Driftsmiljø

DriftstemperaturIndføringsslangeI luft : -25 °C to 100 °C (-13 °F to 212 °F)
I vand : 10 °C to 30 °C  (50 °F to 86 °F)
Andre deleI luft : -15 °C to 48 °C (5 °F to 118.4 °F) (med Li-ion batteri)
I luft : 0 °C to 40 °C (32 °F to 104 °F) (med AC strømadapter)
Relativ luftfugtighedAlle dele15 to 90 % (relativ luftfugtighed)
VæskemodstandAlle deleKan betjenes, når den udsættes for maskinolie, let olie eller 5 % saltvandsopløsning
VandtæthedIndføringsslangeKan betjenes under vand med tipadapter påsat
op til hvad der svarer til 30 m (98,4 ft) dyb
Andre deleIkke støvtæt, vandtæt eller drypfast
