Digital røntgen til NDT-inspektion
Digital røntgen (DR) er en billedteknologi, der bruger digitale detektorer til at opfange røntgenstråler og danne digitale billeder af et emnes indre – uden at beskadige det.
Digital røntgen giver skarpere billeder, hurtigere arbejdsgange og lavere stråledosis end film. ENDOTEST forhandler bærbare digitale røntgensystemer fra PEXRAYTECH til svejse- og korrosionsinspektion.
- Officiel dansk forhandler
- Billeder med det samme – ingen film
- Demo hos jer i hele Danmark
- ISO 9001:2015 certificeret
Kort fortalt
Hvad er digital røntgen?
Digital røntgen er en moderne billedteknologi, der anvender digitale detektorer til at opfange og bearbejde røntgenstråler, hvilket muliggør hurtig og præcis visualisering af materialer og komponenter. I modsætning til traditionelt røntgenudstyr, hvor billeder fremkaldes på film, konverteres signalerne i digital røntgen direkte til digitale billeder, som kan analyseres, lagres og deles elektronisk. Det giver en markant forbedret billedkvalitet, hurtigere arbejdsgange og mulighed for avanceret billedbehandling.
Digital røntgen anvendes bredt til inspektion og kvalitetskontrol i industrien, hvor det er afgørende at kunne identificere fejl, revner eller uregelmæssigheder i materialer uden at beskadige emnet. Teknologien sikrer høj præcision og dokumentation, hvilket er essentielt for overholdelse af internationale standarder og krav til sporbarhed.
Udstyr
PEXRAYTECH digital røntgen: paneler, generatorer og kontrolenhed
Vi forhandler digital røntgen udstyr til NDT fra PEXRAYTECH, der designer løsninger til at hjælpe brugere med inspektion. Løsningerne fra PEXRAYTECH til NDT giver mulighed for at opdage, inspicere og evaluere fejl og forskelle i materialer uden at ødelægge dem.
Alle bærbare digital røntgensystemer fra PEXRAYTECH er designet og fremstillet til at være let at opsætte og benytte. Softwaren, som leveres til udstyret, gør det let for brugerne at foretage detaljerede inspektioner.
Detektor
Røntgen Fladpanel
Mobile paneler til industrielle NDT-applikationer. Robust og feltorienteret design.
- Pixelstørrelse fra 75 μm (D11)
- Kabel og trådløs på alle modeller
- Klassiske og nye glasfri paneler
Til rør
Fleksibelt Panel
Designet specielt til svejseinspektion på store rør med kompleks geometri.
- Bøjer sig om rør fra Ø 150 mm
- 99 μm pixelstørrelse (D10)
- Aktivt område op til 98 × 427 mm
Strålekilde
Røntgen generator
Batteridrevne, bærbare generatorer til hurtig og nem opsætning i felten.
- PXR GEN160: 30–160 kV
- 0,9 mm fokuspunkt for skarpe billeder
- IP65, –20 °C til +50 °C
Forbindelse
Kontrolenhed
Forbinder panel og generator til PC – via kabel eller trådløst.
- PXR-HUB: op til 50 m
- Oplader Alpha-panelerne under brug
- IP65, 1 kg
Produktkatalog
Hele PEXRAYTECH-programmet samlet ét sted
Hent produktkataloget med paneler, generatorer og tilbehør (PDF, på engelsk) – eller få det tilsendt sammen med et tilbud.
Sådan virker det
Et digitalt røntgensystem i fire dele
- 01GeneratorDen batteridrevne røntgengenerator sender stråling gennem emnet – fx en svejsning eller en rørvæg.
- 02PanelDet digitale panel på bagsiden opfanger strålingen og omsætter den direkte til et digitalt billede.
- 03KontrolenhedPXR-HUB forbinder panel og generator med PC eller tablet – via kabel eller trådløst.
- 04SoftwareBilledet vises med det samme og kan forbedres, måles på, gemmes og deles i softwaren.
Hvad betyder pixelstørrelse og D-værdi?
Pixelstørrelsen (fx 75 μm eller 99 μm) angiver, hvor fine detaljer panelet kan opløse. D-værdien (fx D11 eller D10) er den opløsning, panelet viser målt med en duplex-trådindikator. Jo mindre pixel og jo højere D-værdi, desto finere detaljer – vigtigt ved svejseinspektion. Til korrosion og store flader er et stort aktivt område ofte vigtigere.
Klassiske og glasfri paneler
De klassiske Alpha-paneler er særligt holdbare og afprøvet i felten gennem årene. De glasfri paneler (Alpha 25GF og 36GF) er en ny generation: slankere, lettere og med kun 2,8 mm uvirksom kant, så man kommer helt tæt på hjørner og kanter.
Fleksible paneler til rør
PXR Alpha Flexible bøjer sig om rør fra Ø 150 mm og ligger tæt an mod emnet. Det giver jævn afstand til svejsningen og ensartet billedkvalitet hele vejen rundt – ideelt til rundsømme på mellemstore og store rør.
Kort eksponeringsafstand
Med et fokuspunkt på 0,9 mm tillader PXR GEN160 eksponering helt ned til 300 mm fra objektet (100 mm rør, elliptisk optagelse efter ISO 17636-2, klasse B). Det gør opsætningen hurtig og kompakt – også hvor pladsen er trang.
Vælg panel
Digitale røntgenpaneler side om side
Valget af panel afhænger af opgaven: Til svejseinspektion er fin opløsning vigtigst, til korrosion et stort aktivt område – og på rør giver et fleksibelt panel den bedste kontakt. Vi hjælper gerne med at sammensætte det rigtige system.
| Panel | Type | Pixelstørrelse | Aktivt område | Vægt | Primær anvendelse |
|---|---|---|---|---|---|
| PXR Alpha 17 | Klassisk | 75 μm (D11) | 173 × 230 mm | 2,4 kg | Svejseinspektion, all-round |
| PXR Alpha 23 | Klassisk | 75 μm (D11) | 230 × 288 mm | 3,4 kg | Svejseinspektion, all-round |
| PXR Alpha 25 | Klassisk | 124 μm (D9) | 254 × 317 mm | 3,4 kg | Svejsning og korrosion |
| PXR Alpha 36 | Klassisk | 140 μm | 358 × 430 mm | 5,4 kg | Korrosion, store flader |
| PXR Alpha 25GF | Glasfri | 99 μm (D10) | 250 × 300 mm | 2,4 kg | Svejsning og korrosion |
| PXR Alpha 36GF | Glasfri | 99 μm (D10) | 351 × 427 mm | 4,15 kg inkl. batteri | Korrosion, også svejsning |
| PXR Alpha Flexible 10×25 | Fleksibel | 99 μm (D10) | 98 × 250 mm | 1,5 kg (sensor) | Svejsning, mellemstore til store rør |
| PXR Alpha Flexible 10×43 | Fleksibel | 99 μm (D10) | 98 × 427 mm | 1,7 kg (sensor) | Svejsning, store rør |
Generator
PXR GEN160 – bærbar røntgengenerator
PXR GEN160 er en kompakt, batteridrevet røntgengenerator, der finder fejl som revner, porøsitet og svejsedefekter i metal, plast, kompositter og keramik. Kombineret med de digitale paneler leverer den høj hastighed og præcision – uden adgang til strøm.
| Udgangsområde | 30 kV til 160 kV (konstant potentiale) |
|---|---|
| Udgangsstrøm | 0,1 mA til 1,0 mA · maks. 160 W |
| Fokalpunkt | 0,9 mm ved 160 kV (EN 12543-2:2021) |
| Strålevinkel | Konisk stråle 50° |
| Strømforsyning | 2 × 60 Wh Li-ion batterier, udskiftelige · typisk 30 min ved 160 kV, 1 mA |
| Forbindelse | Trådløs 802.11 (2,4 GHz) og kablet TCP/IP Ethernet |
| Mål og vægt | 338 × 279 × 150 mm · 12 kg med batterier |
| Beskyttelse | IP65 · –20 °C til +50 °C |
| Sikkerhed | Nøgleafbryder samt hørbare og visuelle advarsler |
Fordele
Fordele ved digital røntgen til NDT
Digital røntgen tilbyder en række markante fordele inden for ikke-destruktiv prøvning (NDT) sammenlignet med traditionelle metoder. Først og fremmest giver digital røntgen væsentligt højere billedkvalitet og opløsning, hvilket muliggør hurtig og præcis identifikation af fejl, revner og strukturelle uregelmæssigheder i materialer og komponenter. Billederne kan analyseres og deles digitalt, hvilket effektiviserer arbejdsgange og reducerer ventetiden i inspektionsprocessen.
En anden væsentlig fordel er muligheden for avanceret billedbehandling og digital arkivering, der sikrer nem adgang til historiske data og dokumentation. Dette understøtter sporbarhed og overholdelse af internationale standarder, hvilket er afgørende for kvalitetskontrol og certificering.
Digital røntgen er desuden mere miljøvenlig, da den eliminerer behovet for kemikalier og film og dermed reducerer både affald og driftsomkostninger. Samtidig kræver teknologien mindre vedligehold og giver mulighed for fjernsupport og opdateringer, hvilket øger driftssikkerheden.
Samlet set giver digital røntgen inden for NDT en mere effektiv, sikker og dokumenterbar inspektionsproces, der styrker kvaliteten og pålideligheden i både produktion og vedligeholdelse.
Derfor betaler det sig
- Svar på stedet – billedet er klar på sekunder, så I kan vurdere, gentage eller flytte opsætningen med det samme.
- Ingen film, kemikalier eller mørkekammer – ingen fremkaldelse, ingen ventetid og ingen udgift til forbrugsstoffer.
- Flere optagelser pr. dag – kortere eksponering og ingen fremkaldelse giver mere inspektion for den samme indsats.
- Bærbart og batteridrevet – udstyret kommer ud til rørledningen, tanken eller konstruktionen, ikke omvendt.
- Digital dokumentation – billeder kan forbedres, arkiveres og deles med kunder og kolleger.
- Erfaring i ryggen – ENDOTEST rådgiver om udstyr, opsætning og standarder og støtter jer før, under og efter købet.
Anvendelser
Digital røntgen til svejse- og korrosionsinspektion

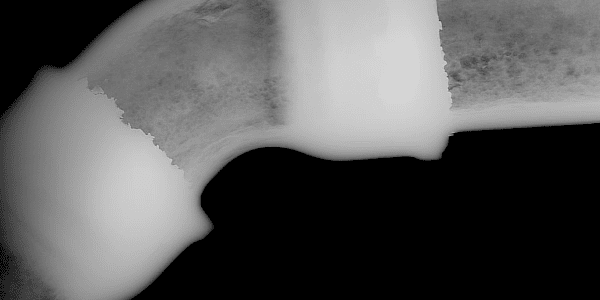

Digital røntgen til korrosionsinspektion
Korrosion er en alvorlig udfordring i industrier, hvor rørnetværk udgør en central del af driften. Når rør over tid nedbrydes af korrosion, reduceres materialets tykkelse, hvilket kan føre til svækkelse af konstruktionen, utætheder eller i værste fald et brud med store drifts- og sikkerhedsmæssige konsekvenser.
Med bærbare digitale røntgensystemer kan man udføre NDT-inspektion (Non-Destructive Testing) direkte på stedet og få et klart indblik i rørenes tilstand. Teknologien gør det muligt at opdage selv begyndende vægtynding, inden problemerne udvikler sig til kritiske fejl.
Ved at anvende digital røntgen til korrosionsinspektion kan virksomheder forebygge kostbare nedbrud, forlænge levetiden på kritiske anlæg og samtidig sikre en mere stabil og sikker drift.

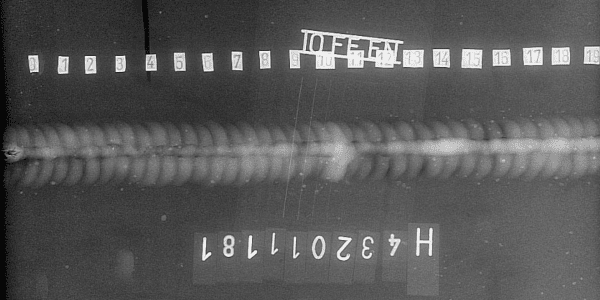

Digital røntgen til svejseinspektion
Svejseforbindelser er ofte kritiske punkter i konstruktioner og rørføringer. Selv små fejl eller svagheder i en svejsning kan med tiden udvikle sig til revner, utætheder eller i værste fald havari. Derfor er det afgørende at kunne inspicere svejsninger på en hurtig og pålidelig måde.
Med bærbare digitale røntgensystemer bliver det muligt at udføre NDT-inspektion (Non-Destructive Testing) direkte på stedet uden at beskadige materialet. Røntgenbillederne giver et detaljeret indblik i svejsningens indre struktur og kan afsløre porøsiteter, indeslutninger, ufuldstændig sammensmeltning eller andre defekter, som ikke kan ses med det blotte øje.
Ved at kombinere mobilitet, præcision og hurtig adgang til data giver digital røntgen en markant forbedring af svejseinspektion og bidrager til at forlænge levetiden og driftssikkerheden af industrielle installationer.
Og meget mere – digital røntgen bruges overalt, hvor man skal se ind i et emne
- Rørledninger og procesanlæg
- Tanke og trykbærende udstyr
- Støbegods og porøsitet
- Kompositter, plast og keramik
- Konstruktioner og samlinger
- Fremmedlegemer i emner
- Olie og gas
- Luftfart
- Energi og fremstilling
- Kvalitetskontrol i produktionen
Har I en anden opgave? Fortæl os om den – så finder vi den rette kombination af panel og generator.
Metodevalg
Digital røntgen eller ultralyd – hvad skal du vælge?
Digital røntgen og ultralyd (UT) er to NDT-metoder, der ofte supplerer hinanden. Valget afhænger af opgaven. Tabellen sammenligner de to metoder:
| Forhold | Digital røntgen | Ultralyd (UT) |
|---|---|---|
| Resultat | Detaljerede visuelle billeder af indre strukturer | Signalbaseret; giver ikke visuelle billeder og kræver mere tolkning |
| Bedst til | Komplekse geometrier, svejsninger og samlinger med behov for visuel dokumentation | Store, homogene emner; tykkelsesmåling og dybtliggende fejl |
| Feltinspektion | Kræver strålingsbeskyttelse | Feltinspektion uden behov for strålingsbeskyttelse |
| Dokumentation | Nem visuel dokumentation og arkivering | Kræver tolkning af signaler |
Med digital røntgen kan resultaterne sammenlignes med NDT ultralyd, som tilbyder endnu en metode til fejldetektering med sine egne fordele.
Sammenlignes de to NDT-teknikker, giver digital røntgen detaljerede billeder af indre strukturer og gør det let at identificere fejl, revner og lagdeling i materialer – især ved komplekse geometrier, svejsninger og samlinger, hvor visuel dokumentation er vigtig. Ultralyd anvender lydimpulser til at finde defekter og måle tykkelse, hvilket er effektivt ved store, homogene emner, men giver ikke visuelle billeder og kræver mere tolkning.
Sammenlignet med ultralyd har digital røntgen fordele som visuel dokumentation, hurtigere fejlfinding, mulighed for inspektion af komplekse strukturer og nem arkivering. Ultralyd er dog velegnet til tykkelsesmåling, detektion af dybtliggende fejl og feltinspektion uden behov for strålingsbeskyttelse. Valget afhænger af opgaven, og ofte supplerer de to metoder hinanden for at opnå en komplet inspektion.
Læs mere i guiden RT vs. UT – sådan vælger du den rigtige NDT-metode. ENDOTEST forhandler begge teknologier og hjælper med at vælge – eller kombinere – de rigtige metoder.
Hos ENDOTEST
Digital røntgen fra ENDOTEST
Digital røntgenudstyr fra PEXRAYTECH leveres af ENDOTEST og kombineres med rådgivning om valg af det rette udstyr til både tekniske behov og gældende standarder.
ENDOTEST er ISO 9001:2015-certificeret og tilbyder uforpligtende demonstrationer i hele Danmark, grundig instruktion, personlig levering samt teknisk support før, under og efter købet.
Som supplement til digital røntgen tilbyder ENDOTEST også XRF-udstyr (røntgenfluorescens), der giver kemisk indsigt, mens digital røntgen giver strukturel indsigt.
- 01RådgivningValg af panel, generator og tilbehør ud fra jeres emner, tekniske behov og gældende standarder.
- 02DemoUforpligtende demonstration hos jer i hele Danmark – gerne på jeres egne emner.
- 03Levering og instruktionPersonlig levering og grundig instruktion i udstyr og software.
- 04SupportTeknisk support før, under og efter købet.
Viden
Lær mere om digital røntgen
FAQ
Ofte stillede spørgsmål om digital røntgen
Hvad er Digital Røntgen?
Digital røntgen (DR) er en billedteknologi, der bruger røntgenstråler til at inspicere materialer for fejl som revner og korrosion. Billederne opfanges digitalt, hvilket giver hurtigere og mere præcise resultater.
Hvor anvendes Digital røntgen?
Digital røntgen bruges i NDT-inspektioner inden for olie & gas, luftfart, fremstilling og energi. Metoden anvendes til at kontrollere svejsninger, rørledninger og komponenter for fejl direkte på stedet uden at beskadige materialet, så defekter kan dokumenteres og vurderes med det samme i felten eller i produktionen.
Hvad viser en røntgen?
En røntgen afslører interne fejl som revner, porøsitet, korrosion og svejsedefekter samt fremmedlegemer i materialer.
Hvad er farligt ved røntgen?
Røntgenstråler er ioniserende og kan være skadelige i høje doser. Ved korrekt sikkerhed og afskærmning er eksponeringen dog minimal og sikker. Operatører skal følge gældende sikkerhedsprocedurer og afspærre måleområdet, når digitalt røntgenudstyr anvendes, så både bruger og omgivelser beskyttes mod unødig stråling.
Hvad er forskellen på digital røntgen og film?
Forskellen er, at digital røntgen konverterer signalerne direkte til digitale billeder, mens traditionel røntgen fremkalder billederne på film. Digital røntgen giver bedre billedkvalitet, øjeblikkelige resultater samt nem lagring og deling af data, og den fjerner ventetiden og kemikalierne, der er forbundet med filmfremkaldelse.
Kræver digital røntgen kemikalier eller mørkekammer?
Nej. Digital røntgen eliminerer behovet for kemikalier og film, fordi billederne opfanges digitalt. Det reducerer både affald og driftsomkostninger og gør metoden mere miljøvenlig end filmbaseret radiografi, samtidig med at billederne er klar til vurdering med det samme uden fremkaldelse i mørkekammer.
Er digitalt røntgenudstyr bærbart?
Ja. PEXRAYTECH-systemerne er bærbare og designet til at være lette at opsætte og benytte i felten. Batteridrevne generatorer og mobile paneler gør det muligt at udføre NDT-inspektion direkte på stedet, hvilket er en fordel ved rørledninger, konstruktioner og andre emner, der ikke kan flyttes til et laboratorium.
Kan digital røntgen kombineres med XRF?
Ja. Digital røntgen og XRF supplerer hinanden: digital røntgen giver strukturel indsigt i emnets indre, mens XRF (røntgenfluorescens) bestemmer den kemiske sammensætning. Sammen styrker de beslutningsgrundlaget i kvalitetskontrol og forskning, fordi man både kan se indvendige fejl og verificere materialets legering.
Hvilket røntgenpanel skal jeg vælge?
Til svejseinspektion vælges typisk et panel med fin opløsning som PXR Alpha 17 eller 23 (75 μm, D11). Til korrosion og store flader er et stort aktivt område vigtigt – fx Alpha 36 eller 36GF. Til rundsømme på rør fra Ø 150 mm er PXR Alpha Flexible oplagt. Vi rådgiver gerne ud fra jeres emner.
Kan panelerne bruges trådløst?
Ja. Alle PXR Alpha-paneler kan forbindes både med kabel og trådløst. Kontrolenheden PXR-HUB forbinder paneler og generator med PC eller tablet på afstande op til 50 meter og kan samtidig oplade Alpha-panelerne.
Hvor længe holder batteriet på røntgengeneratoren?
PXR GEN160 har to udskiftelige 60 Wh Li-ion batterier og kører typisk 30 minutter ved 160 kV og 1 mA. Antallet af optagelser pr. opladning afhænger af materialetykkelsen – ved tyndere emner bliver det mange flere.
Kan vi få en demo af digital røntgen?
Ja. Vi tilbyder uforpligtende demonstrationer hos jer i hele Danmark. Ring på +45 44 84 40 80, skriv til mail@endotest.dk eller brug formularen nedenfor.
