Tykkelsesmålere anvendes til at måle materialetykkelse i rør, tanke, plader og komponenter uden at beskadige materialet. En ultralyd tykkelsesmåler anvender ultralyd (UT – Ultrasonic Testing), hvor en transducer (lydhoved) sender lydbølger ind i materialet. Ved at måle tiden for signalets refleksion fra materialets bagside kan instrumentet beregne materialets tykkelse med høj præcision.
Metoden gør det muligt at udføre målinger fra én side af komponenten og anvendes blandt andet til kontrol af korrosion, slid og materialetykkelse i mange industrielle materialer. ENDOTEST A/S er officiel dansk forhandler af EVIDENT (tidligere Olympus) og rådgiver om instrument, lydhoved og opsætning – i hele Danmark.
Kort fortalt
En tykkelsesmåler er et måleinstrument, der anvendes til at bestemme tykkelsen af et materiale uden at skære eller adskille komponenten. Metoden anvendes især i situationer, hvor der kun er adgang til én side af emnet, eller hvor mekanisk måling ikke er praktisk mulig.
Inden for industriel inspektion anvendes tykkelsesmåling til at vurdere materialets aktuelle tilstand og følge udviklingen over tid. Målinger kan afsløre gradvise ændringer i godstykkelse, som kan opstå på grund af korrosion, slid eller procesforhold.
Ved at udføre målinger med faste intervaller kan udviklingen i materialets tilstand dokumenteres og indgå i beslutningsgrundlaget for vedligehold eller reparation. ENDOTEST forhandler EVIDENT’s tykkelsesmålere 27MG, 45MG, 39DL PLUS og 72DL PLUS (ultralyd) samt Magna-Mike 8600 (Hall-effekt).
Udstyr
Herunder finder du de instrumenter, ENDOTEST forhandler inden for tykkelsesmåling med ultralyd. Vi rådgiver om valg af instrument, prober og opsætning i forhold til jeres konkrete opgave, materialetype og måleområde. Valget af korrekt probe og instrument har stor betydning for målenøjagtighed, måleområde og dokumentation af måleresultater.
Korrosionsmåleren
27MG er en simpel ultralydsmåler designet til nøjagtigt at måle tykkelsen fra én side på metalrør- og dele. Den er let, robust og ergonomisk designet, så den nemt kan betjenes med én hånd.
Vælg denne, hvis I primært skal måle restgodstykkelse og korrosion på metal – hurtigt, enkelt og med lang batteritid.
Alsidig allrounder
45MG ultralydstykkelsesmåleren er pakket med målefunktioner og softwaremuligheder. Måleren er nem at bruge og kan anvendes med alle EVIDENT ultralydsprober.
Vælg denne, hvis I vil starte enkelt og løbende kunne tilkøbe A-scan, datalogger, echo-to-echo/THRU-COAT og single element-præcisionsmåling.
Topmodellen til håndholdt

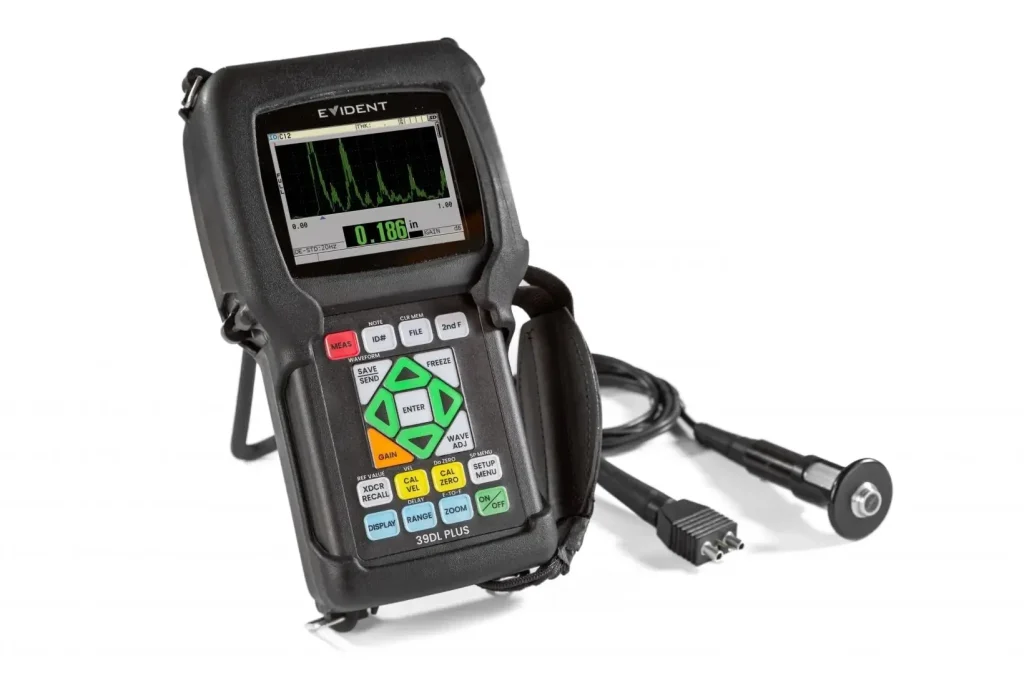

39DL PLUS er en pålidelig måler til tykkelsestjek med ultralyd. Den har hurtig scanning, trådløs forbindelse og præcise resultater. Perfekt til krævende opgaver i forskellige brancher.
Vælg denne, hvis I har mange målepunkter, stiller høje krav til dokumentation – eller skal måle oxidlag, flere lag eller med 0,001 mm opløsning.
Ultratynde lag
72DL PLUS ultralydsmåler, der giver hurtige og præcise målinger. Den er kompatibel med transducere op til 125 MHz og ideel til ultratynde materialer som maling, belægninger og plast. Den kan vise tykkelsen af op til 6 lag samtidigt.
Vælg denne, hvis I måler maling, coatings, film eller flerlagsplast – eller har brug for meget høj målehastighed i produktionen.
Magnetisk metode
Magna-Mike 8600 er en Hall-effekt tykkelsesmåler. Den bruger en magnetisk sonde til nøjagtige målinger. Ideel til ikke-jernholdige og tynde materialer, f.eks. plastflasker.
Vælg denne, hvis I måler vægtykkelse på plastflasker, glas, aluminium eller kompositter – også i små radier og skarpe hjørner, uden gel.
Ikke sikker på, hvilken model I skal vælge? Fortæl os materiale, tykkelse og opgave, så anbefaler vi instrument og lydhoved – og viser det gerne på jeres egne emner.
Sammenlign modeller
Overblik over de vigtigste forskelle. Måleområdet afhænger altid af materiale, lydhoved, overflade og temperatur – vi hjælper med at finde den rette kombination.
| 27MG | 45MG | 39DL PLUS | 72DL PLUS | Magna-Mike 8600 | |
|---|---|---|---|---|---|
| Metode | Ultralyd, dual element | Ultralyd, dual + single element | Ultralyd, dual + single element | Ultralyd, single element | Hall-effekt (magnetisk) |
| Typisk opgave | Korrosion og restgodstykkelse | Korrosion og præcisionsmåling | Krævende korrosion, præcision, oxid og flerlag | Maling, coatings, film og flerlag | Plast, glas, aluminium og kompositter |
| Tykkelsesområde | 0,50–635 mm | 0,080–635 mm | 0,08–635 mm | Ned til 0,0127 mm (plast) | 0,001–25,4 mm |
| Opløsning | 0,01 mm | 0,01 mm | 0,01 mm (0,001 mm option) | Meget høj – lydhoveder op til 125 MHz | Ned til 0,001 mm |
| Lydhoveder / frekvens | 2,25–10 MHz | 0,5–30 MHz | 0,5–30 MHz | 0,2–30 MHz og 20–125 MHz | Probe + stålkugle, skive eller wire |
| Gennem maling | – | Option (echo-to-echo / THRU-COAT) | Ja (echo-to-echo / THRU-COAT) | Flerlagsmåling | – |
| Datalogger | – | Option: 475.000 målinger | 792.832 målinger | Indbygget, op til 2 GB | Indbygget + microSD |
| Forbindelse | – | USB, microSD | Wi-Fi, Bluetooth, USB, microSD | Wi-Fi, Bluetooth, USB | USB, RS-232, microSD |
| Robusthed | IP65 | IP67 | IP67 · MIL-STD-810H | IP65 | IP67 |
| Vægt | 340 g | 431 g | 0,83 kg | 2,1 kg | 1,68 kg |
Værdier fra EVIDENT’s produktdokumentation. Måleområde afhænger af materiale, lydhoved, overflade og temperatur.
Sådan virker det

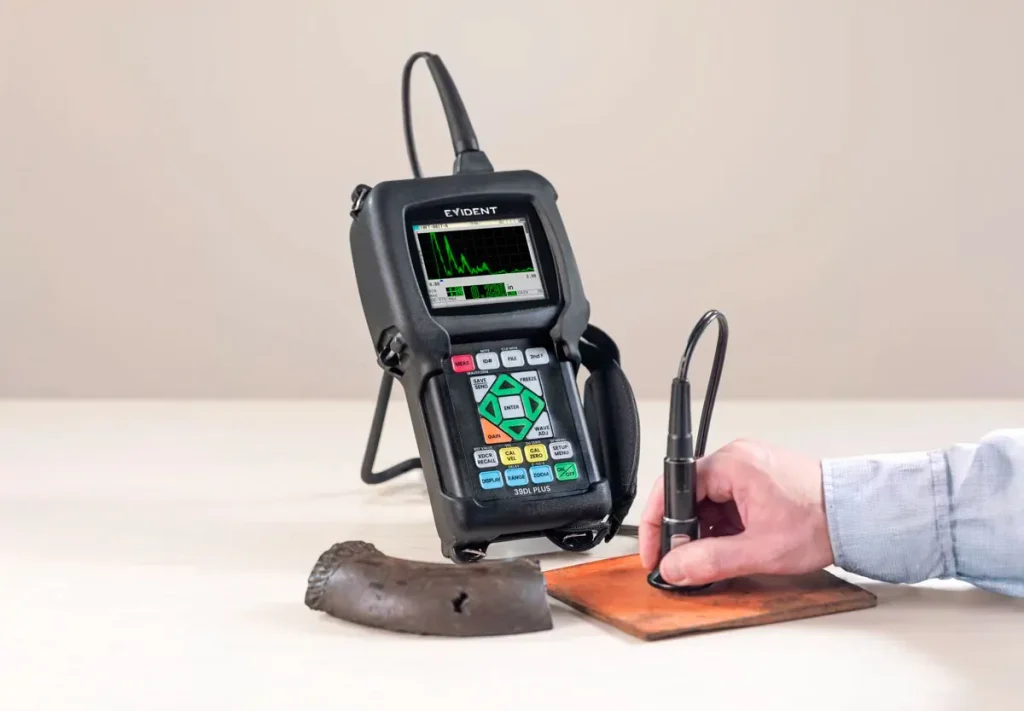

En ultralyd tykkelsesmåler fungerer ved at sende en kort ultralydspuls ind i materialet via en transducer. Når lydbølgen rammer bagsiden af materialet, reflekteres signalet tilbage til transduceren.
Instrumentet registrerer den tid, det tager for signalet at bevæge sig gennem materialet og tilbage igen. Når lydhastigheden i materialet er kendt, kan instrumentet beregne materialets tykkelse meget præcist.
Metoden kan anvendes på mange tekniske materialer, herunder metaller, plast, glas, keramik og kompositmaterialer. Afhængigt af opgaven anvendes forskellige typer transducere, som er udviklet til bestemte måleområder og materialetyper.
Et dual element-lydhoved (sende-modtage) har ét krystal, der sender, og ét, der modtager. Det giver en stabil måling på ru og korroderede overflader og er standard til korrosionsmåling på rør og tanke. Et single element-lydhoved (normalhoved, evt. med forløbsstrækning) bruges til præcisionsmåling på glatte emner i metal, plast, glas, keramik og kompositter.
Med echo-to-echo måler instrumentet tiden mellem to bundekkoer og ignorerer dermed malingen – så vises den sande metaltykkelse. THRU-COAT-teknologien bruger ét bundekko og kan vise både metal- og coatingtykkelse, hver med sin korrekte lydhastighed. I behøver ikke fjerne maling før målingen. Funktionerne findes på 45MG (option) og 39DL PLUS.
Med højtemperatur-lydhoveder i D790-serien kan der måles på overflader op til 500 °C (med kortvarig kontakt). Funktionen Zero Compensation på 27MG, 45MG og 39DL PLUS kompenserer for lydhovedets temperaturdrift, så målingen forbliver stabil.
Instrumentet skal kende lydens hastighed i materialet. Ved to-punkts-kalibrering på en referenceblok med kendt tykkelse korrigeres for både lydhastighed og nulpunkt. Automatic Probe Recognition på EVIDENT’s dual element-lydhoveder henter automatisk den rigtige V-path-korrektion.
Magna-Mike 8600 måler magnetisk i stedet for med ultralyd. En lille stålkugle (target) placeres på den ene side af emnet, og proben med magnet og Hall-effekt-sensor føres på den anden side. Instrumentet omsætter afstanden mellem probe og kugle til vægtykkelse – uden gel eller vand, og uafhængigt af materialets lydhastighed.
Derfor betaler det sig
Med jeres egen tykkelsesmåler får I svaret på stedet, mens I står ved røret, tanken eller konstruktionen. I skal ikke skære prøver ud, demontere udstyr eller vente på en ekstern rapport – og den næste måling koster kun de sekunder, den tager.
ENDOTEST har mange års erfaring med EVIDENT’s ultralydsudstyr og tykkelsesmåling. Vi hjælper med valg af instrument og lydhoved, opsætning og oplæring – og viser gerne udstyret på jeres egne emner.
Anvendelser
Tykkelsesmåling anvendes i mange industrielle sammenhænge, hvor det er vigtigt at kende materialets aktuelle tilstand. Over tid kan materialer blive påvirket af korrosion, mekanisk slid eller procesforhold, som gradvist reducerer materialets tykkelse.
Ved at måle materialetykkelsen løbende kan ændringer registreres tidligt. Det giver mulighed for at planlægge vedligehold, før nedbrydningen udvikler sig til et kritisk problem. I mange virksomheder indgår tykkelsesmåling derfor som en del af forebyggende vedligehold og tilstandsvurdering af udstyr og konstruktioner.
Tykkelsesmålere anvendes i en række brancher, hvor materialenedbrydning kan påvirke driftssikkerheden.
01
Inspektion af rørledninger, tanke og beholdere, hvor korrosion kan reducere godstykkelsen over tid.
02
Kontrol af stålkonstruktioner og trykbærende komponenter, hvor materialet fortsat skal opfylde kravene til styrke og sikkerhed.
03
Kvalitetskontrol af plader, støbte komponenter og bearbejdede emner, hvor præcis materialetykkelse er afgørende for produktets funktion.
04
Kontrol af plast- og kompositmaterialer, hvor materialetykkelse kan have stor betydning for produktets styrke og holdbarhed.
05
Måling af restgodstykkelse i skrog, dæk, ballasttanke og stålkonstruktioner – fra én side og uden at fjerne maling.
06
Kedelrør, varme rør og oxidlag – med højtemperatur-lydhoveder og oxid-software på 39DL PLUS.
Og meget mere – tykkelsesmåling bruges overalt, hvor godstykkelse betyder noget
Har I en anden opgave? Fortæl os om den – så viser vi, hvad tykkelsesmåleren kan på netop jeres emner.
Sådan vælger du
Når der skal vælges en tykkelsesmåler, er det vigtigt at tage højde for både materialet, måleopgaven og de forhold, instrumentet skal anvendes under. Valget afhænger blandt andet af materialetype, forventet måleområde, adgangsforhold samt krav til dokumentation og gentagelsesnøjagtighed. Der findes flere typer tykkelsesmålere, som hver især er udviklet til forskellige måleopgaver.
Håndholdte tykkelsesmålere anvendes typisk til vedligeholdelsesinspektion og kontrolmålinger i drift. Instrumenterne er transportable og gør det muligt hurtigt at måle materialetykkelse på rør, tanke, konstruktioner og andre komponenter direkte på installationsstedet.
Denne type tykkelsesmåler bruges ofte til korrosionsinspektion, hvor der løbende måles på udstyr for at overvåge ændringer i materialets godstykkelse. Se 27MG, 45MG og 39DL PLUS.
Stationære tykkelsesmålere anvendes typisk i produktionsmiljøer eller laboratorier, hvor der er behov for mere kontrollerede måleforhold. Her kan instrumentet indgå som en del af en måleopstilling til kvalitetskontrol eller materialeanalyse.
I nogle tilfælde kan stationære målesystemer også integreres i automatiserede produktionsprocesser, hvor materialetykkelse kontrolleres løbende. Se 72DL PLUS og Magna-Mike 8600.
Tykkelsesmåling på stål og andre metaller er en af de mest almindelige anvendelser af ultralydstykkelsesmålere. Metoden anvendes blandt andet til inspektion af rør, tryktanke, beholdere og stålkonstruktioner, hvor korrosion eller erosion kan reducere materialets godstykkelse over tid.
Ved hjælp af ultralyd kan materialetykkelsen måles hurtigt og præcist uden at beskadige komponenten.
Ultralydstykkelsesmåling anvendes også til måling og kontrol af plastmaterialer og kompositter. I produktionsindustrien kan metoden eksempelvis bruges til plastkomponenter, beholdere eller laminater, hvor materialetykkelsen har betydning for produktets styrke og funktion.
I disse anvendelser vælges typisk prober og instrumentopsætning, der er optimeret til de specifikke materialer – ofte transducere med højere frekvens for at opnå høj måleopløsning.
Lydhoveder
EVIDENT har et stort udvalg af lydhoveder af forskellige typer, frekvenser og størrelser. Til deres tykkelsesmålere vil man i mange scenarier bruge et sende-modtage lydhoved (dual element) eller et normalhoved (single element) med eller uden forløbsstrækning (delay line).
Dual element lydhoveder vil blive brugt til måling af reduceret godstykkelse på grund af korrosion eller anden slitage. Single element lydhoveder giver de mest præcise resultater på glatte overflader. En delay line gør, at man kan måle tynde emner på ned til 80 µm.
Se alle typer, frekvenser og tilbehør på vores side om lydhoveder til ultralyd, eller læs mere om valg af lydhoved til tykkelsesmåling her.
| Lydhoved | Bruges til | Tykkelsesmålere |
|---|---|---|
| Dual element (sende-modtage) | Korrosion og restgodstykkelse på ru eller korroderede overflader | 27MG, 45MG, 39DL PLUS |
| Dual element, højtemperatur (D790-serien) | Varme rør og overflader op til 500 °C | 27MG, 45MG, 39DL PLUS |
| Single element, kontakt | Præcisionsmåling på metal, plast, glas og keramik | 45MG, 39DL PLUS, 72DL PLUS |
| Single element med delay line | Tynde emner og små radier – ned til 80 µm | 45MG, 39DL PLUS, 72DL PLUS |
| Lavfrekvent (fra 0,5 MHz) | Dæmpende materialer: støbegods, glasfiber og gummi | 45MG, 39DL PLUS |
| Højfrekvent (20–125 MHz) | Ultratynde lag: maling, coatings og film | 72DL PLUS |
Brochurer og datablade
Hent brochurerne med specifikationer, lydhoveder og software-optioner (PDF, på engelsk).
Hos ENDOTEST
ENDOTEST A/S tilbyder uforpligtende demonstrationer efter aftale, så udstyret kan vurderes i forhold til jeres konkrete opgave. Demonstrationen kan gennemføres enten online eller hos dig.
Vores team hjælper dig gerne med at vælge den rette model, sikre korrekt opsætning og give grundig instruktion, så du får fuldt udbytte af udstyret.
Andreas Jacobsen er jeres kontakt om tykkelsesmåling og ultralyd:
+45 42 62 05 65 · aj@endotest.dk
Viden
FAQ
En tykkelsesmåler er en enhed, der bruges til hurtigt og let at måle tykkelsen af et materiale. En tykkelsesmåler er nyttig til mange industrier, men bruges mest inden for industrien for at sikre, at materialetykkelsen overholder standarder. Ud over at måle tykkelse kan en tykkelsesmåler bruges som et ekstra kvalitetssikringsværktøj til at måle materialets ensartethed og hjælpe med at identificere skjulte skader eller mangler.
Metoden anvendes typisk ved:
En ultralydstykkelsesmåler kan måle tykkelsen på de fleste tekniske materialer, herunder metaller, plast, kompositter, glas og keramik.
Ultralyd gør det muligt at måle fra én side af komponenten uden at beskadige materialet.
Ja, mange målinger kan udføres gennem maling eller andre coatings. Med echo-to-echo og THRU-COAT på 45MG og 39DL PLUS vises den sande metaltykkelse, uden at malingen skal fjernes. 72DL PLUS kan desuden måle tykkelsen af de enkelte lag.
Hall Effect tykkelsesmålere, ligesom EVIDENT Magna-Mike™ 8600, bruger en sensor, der reagerer på ændringer i et magnetfelt ved at variere en spænding. Ved hjælp af et lille magnetisk mål kan de levere nøjagtige tykkelsesmålinger på næsten ethvert ikke-magnetisk materiale, hvor en sonde kan placeres på den ene side og et mål, som en stålkugle, på den anden.
Hvis du ønsker at måle tykkelsen af et rør, skal der bruges en ultralyds tykkelsesmåler. En håndholdt tykkelsesmåler, såsom 27MG, vil tilbyde nøjagtige målinger fra den ene side af metalrør og dele, der tyndes på grund af erosion eller korrosion. Til rør med lille diameter findes dual element-lydhoveder med lille kontaktflade.
Til nøjagtig måling af tykkelsen af metal på en ikke-destruktiv måde bør der anvendes en tykkelsesmåler med ultralyd.
Ultralydstykkelsesmåling er meget præcis, når udstyret er korrekt kalibreret, og mange målere viser resultatet med en opløsning ned til 0,01 mm – 39DL PLUS ned til 0,001 mm med High Resolution-option. Nøjagtigheden sikres ved kalibrering på et referenceemne, den rette lydhastighed for materialet og et velegnet lydhoved. Ved at kalibrere på et emne med kendt tykkelse og vælge det rette lydhoved opnås pålidelige og gentagelige målinger, også ved gentagne kontroller af det samme punkt over tid.
Lydhovedet vælges efter materiale, tykkelsesområde, temperatur og overflade. Til tynde emner og høj opløsning bruges et højfrekvent lydhoved. Til grove eller dæmpende materialer som støbegods bruges et lavfrekvent lydhoved, der trænger dybere. Til varme overflader findes særlige højtemperaturlydhoveder. Til korrosionsmåling gennem belægning kombineres et egnet lydhoved med echo-to-echo. Det rette valg sikrer et stabilt ekko og en pålidelig måling. Kontakt ENDOTEST for hjælp til at vælge lydhoved til din applikation.
En ultralydstykkelsesmåler kalibreres, så den kender lydens hastighed i det materiale, der skal måles. Det gøres typisk på en referenceblok af samme materiale med kendt tykkelse. Ved to-punkts-kalibrering måles både et tyndt og et tykt referencepunkt, så måleren kan korrigere for lydhastighed og nulpunkt på samme tid. Bruges et dobbeltelement-lydhoved, skal lydhovedets nulpunkt også indstilles, hvilket mange målere gør automatisk. Kalibreringen bør gentages, når materiale, lydhoved eller temperatur ændres, og kontrolleres jævnligt under arbejdet.
Til ren korrosionsmåling på metal er 27MG enkel og hurtig. 45MG kan bygges op med optioner til både korrosion og præcisionsmåling. 39DL PLUS er topmodellen med 60 Hz scanning, trådløs forbindelse og stor datalogger. 72DL PLUS er til ultratynde lag og flerlagsmåling, og Magna-Mike 8600 til plast, glas og andre ikke-magnetiske materialer. Vælg Modelanbefaling i formularen, så hjælper vi.
Ja. Med højtemperatur-lydhoveder i D790-serien kan 27MG, 45MG og 39DL PLUS måle på overflader op til 500 °C med kortvarig kontakt. Zero Compensation holder målingen stabil, mens lydhovedet bliver varmt.
Ja. Vi tilbyder uforpligtende demo online eller hos jer – gerne på jeres egne emner. Kontakt Andreas på +45 42 62 05 65 eller aj@endotest.dk, eller brug formularen nedenfor.
Kontakt ENDOTEST for demo eller rådgivning om valg af instrument, prober og opsætning til jeres konkrete inspektionsopgave.
