Tykkelsesmåler

Olympus 72DL PLUS Tykkelsesmåler

Hurtig. Habil. Højfrekvent

Tykkelsesmåling på laboratorie-niveau til brug i industrielle miljøer

Olympus’ 72DL PLUS ultralyd tykkelsesmåler giver præcise målinger ved høj repetitionsfrekvens i en transportabel enhed, der er let at bruge. Måler med stor præcision flere lag ad gangen. For eksempel maling, plastik, metal og coating. Med Multilayer Measurement kan vises tykkelsen på op til 6 lag samtidig.

• Digitale filtre giver uovertruffen SNR (signal-støj-forhold) for præcis måling af svære materialer som fx glasfiber

• Touchskærmen med høj opløsning er let at bruge og se fra forskellige vinkler

• PC app kan bruges til at gemme setup filer og målinger

72dl plus tykkelsesmåler

72DL PLUS nøglefordele

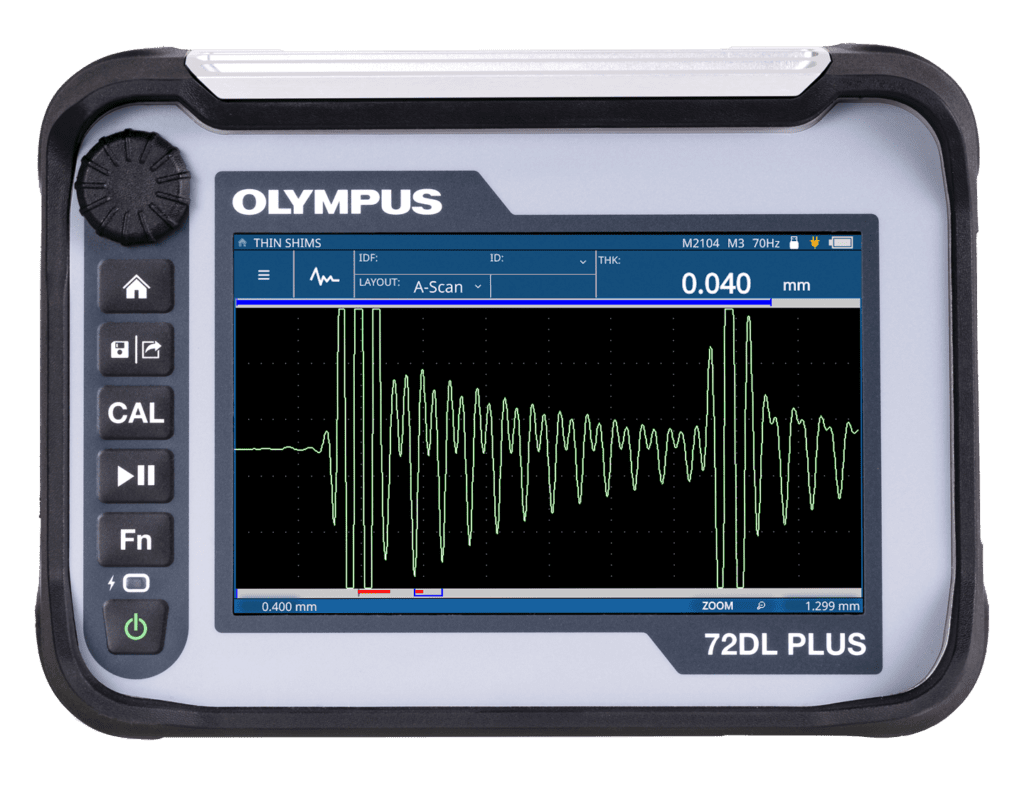

EVIDENT 72dl plus tykkelsesmåler
  • Robust: designet til IP65
  • Stor, klar skærm: 7” højopløselig touchskærm
  • Flere layouts: A-scan, B-scan, A/B-scan, Trend og Zoom giver nøjagtige visninger af ændring i tykkelsen
  • Kan tilpasses: “Standard Frequency” eller “High-Frequency” modeler med eller uden Multilayer Measurement Software tilvalg
  • Lang batteritid: 8 timers konstant brug
  • Effiktiv datahåndtering: Indbygget datalogger og PC app effektiviserer dataopsamling og -evaluering
  • Forbundet: Trådløs med Wi-Fi og Bluetooth®
  • Cloud funktion: Forbindelse til OSC (Olympus Scientific Cloud) og kompatible apps
  • Let opsætning: Gem indstillinger i setup filer


Intuitiv brugergrænseflade med letlæselig, stor skærm

  • Bred synsvinkel for enestående synlighed i de fleste omgivelser
  • 7” touchskærm giver hurtig adgang til indstillinger og opsætning af layout
  • Guidet konfiguration gør det let at justere indstilinger efter behov

Designet til industrielt miljø

  • Designet til IP65 for beskyttelse mod støv og fugt
  • Drop testet for beskyttelse mod tab og behov for bekostelige reparationer
  • Pålidelige resultateter under temperaturer fra -10° C til 50 °
  • Transportabel med en vægt på 2,1 kg
  • Let at betjene via touchskærm, knapper og drejehjul
  • Kan bruges inde og ude med eller uden 4-punkts sele og skulderrem

Lydhoveder til adskillige applikationer

  • Kompatibel med Olympus lydhoveder på op til 125 MHz
  • 0,2 – 30 MHz Standard Frequency modellen måler hurtigt med høj repetitionsfrekvens (2 kHz)
  • 20 – 125 MHz High-Frequnecy modellen måler ultratynde lag

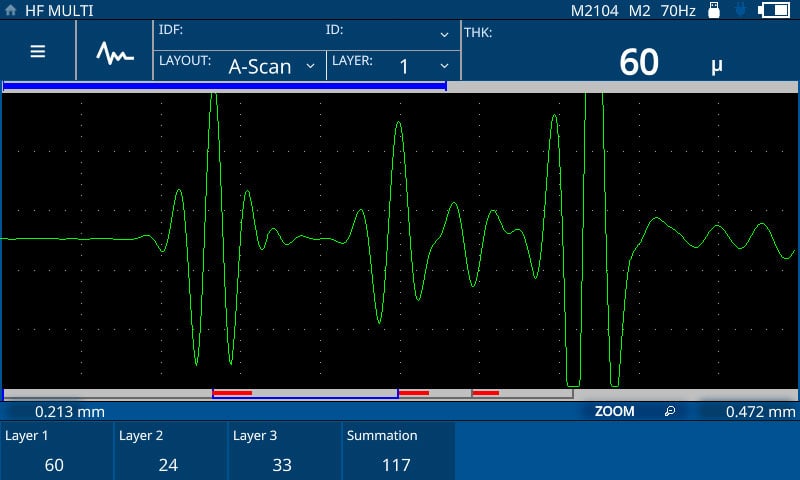

Multilayer measurement

Mål op til seks lag i maling, plastik og andre materialer

Multilayer Measurement software gør det muligt at måle op til 6 lag samtidig. Måleopsætning for hvert lag inklusive materiale, lydhastighed, måleområde og alarm værdier er lette at indstille takket være touchskærm og guidet konfiguration.

Strømlinet dataopsamling og -analyse

Alle 72DL PLUS modeller har indbygget datalogger med op til 2 GB hukommelse og bekvemmelige filhåndteringsfunktioner.
  • Tastatur på skærmen til navngivning og redigering af overskrifter i rapporter
  • File Manager menuen gør det muligt at se og ændre eller slette setup- og datafiler samt følge processen for en inspektion. Når en fil er valgt, kan den hurtigt kaldes frem
  • Tilslut en fodkontakt for håndfri aktivering af save/send data funktion

Problemfri opsætning med My Applications

Til inspektioner på simple såvel som komplicerede konstruktioner er det en fordel at kunne gemme og genkalde indstillinger for at simplificere opsætningen. My Applications-funktionen gør det muligt at oprette disse programmer direkte på instrumentet og vælge den ønskede opsætning, når det ønskes. Menuen guider brugeren gennem hvert trin, så indstillinger tilpasses lydhoved og materiale samt sætter alarmniveauer, målemetode og koordinator for punktmålinger på den inspicerede part.

My Applications-skærmen er det første inspektøren møder, når instrumentet tændes.

opsætning med My Applications

Desuden er det muligt at lave opsætninger via en PC og sende disse til et eller flere instrumenter.

PC-software

Moderne håndtering af datafiler: opret, håndtér, del og analysér.
  • Data trend Dashboard og analyseværktøjer optimerer analyse
  • Opret specielle ”part maps” som guide til inspektionspunkter
  • Lav opsætningsfiler med part map, materiale, lydhoved og alarm-opsætning.
  • Gennemse og godkend inspektionsdatafiler og –rapporter
  • Overfør let opsætningsfiler og inspektionsdatafiler til og fra et eller flere instrumenter
  • Brug såkaldte templates til at generere inspektionsrapporter for enkelte komponenter eller hele produktionslinjer
  • Understøtter flere forskellige forbindelser inklusive: USB, RS-232, Bluetooth® og Wi-Fi

Forbundet og Cloud-kompatibel

Med Wi-Fi og USB forbindelse kan 72DL PLUS integreres med Olympus Scientific Cloud® (OSC) for at:

  • Oprette brugerkonti og håndtere brugernes roller
  • Registrere enheder
  • Hente kalibreringscertifikater
  • Overvåge enkelte enheders tilstand
  • Opdatere firmware

Olympus udstyr til NDT i Danmark

Vi er hos ENDOTEST A/S eksklusiv forhandler af OLYMPUS NDT-instrumenter i Danmark. Vi vejleder på, leverer og servicerer produkterne. Kontakt os, hvis der opstår spørgsmål omhandlende NDT, eller ved interesse for forhandlede Olympus NDT-instrumenter.
