Hvirvelstrøm
Inspektion af elektrisk ledende materialer
Hvirvelstrøm (ET – Eddy Current Testing) er en NDT-teknologi, der anvendes til inspektion af elektrisk ledende materialer for overfladefejl, revner og ændringer i materialets struktur. Metoden anvendes blandt andet til inspektion af svejsninger, rør, flykomponenter og andre kritiske metaldele.
Teknologien er særlig velegnet til opgaver, hvor der er behov for hurtig og præcis inspektion uden at beskadige komponenten. Samtidig kan måleresultater registreres og dokumenteres, hvilket giver et solidt grundlag for vurdering af materialets tilstand.
Metoden er velegnet til at identificere:
- Overfladerevner
- Begyndende materialeskader
- Korrosion og materialetynding
- Ændringer i elektrisk ledningsevne
Hvad er hvirvelstrøm (ET)?
Hvirvelstrøm (ET – Eddy Current Testing) er en NDT-teknologi, der bygger på elektromagnetiske principper og anvendes til inspektion af elektrisk ledende materialer. Metoden fungerer ved, at en probe (sensor) genererer et vekslende magnetfelt, som påvirker materialets overflade. Når magnetfeltet møder et elektrisk ledende materiale, induceres cirkulerende elektriske strømme i materialet – såkaldte hvirvelstrømme.
Strømmenes bevægelse afhænger af materialets egenskaber. Hvis materialet indeholder en revne, korrosion eller en anden uregelmæssighed, vil strømmenes forløb ændre sig. Disse ændringer påvirker signalet i proben og registreres af instrumentet som variationer i målesignalet, hvilket gør det muligt at identificere indikationer på fejl eller materialeforandringer.
Metoden er derfor velegnet til at identificere overfladerevner, begyndende materialeskader, korrosion og ændringer i materialets elektriske ledningsevne. Da teknologien arbejder elektromagnetisk og ikke kræver indtrængning i materialet, kan inspektionen udføres uden at påvirke komponentens funktion.

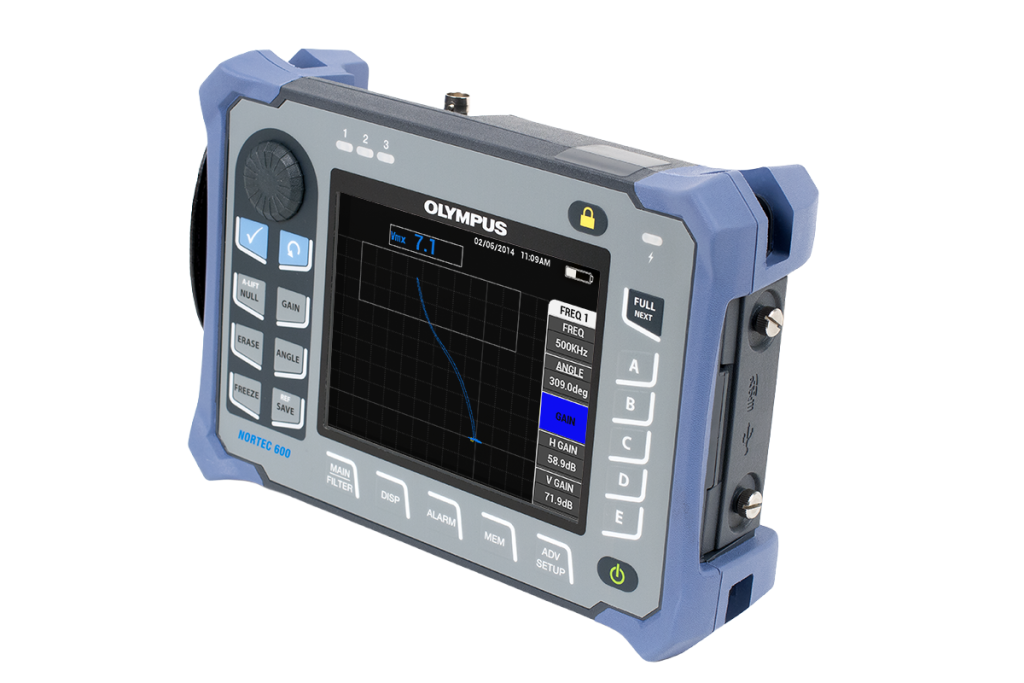

Hvirvelstrøm produkter fra EVIDENT
Herunder finder du de produkter, ENDOTEST forhandler inden for hvirvelstrømsteknologien. Vi rådgiver gerne om valg af instrument, prober og opsætning i forhold til jeres konkrete inspektionsopgave, så udstyret matcher både materialer, adgangsforhold og dokumentationskrav.
Hvilke behov løser hvirvelstrøm?
Hvirvelstrøm anvendes i mange industrielle inspektionsopgaver, hvor der er behov for at opdage fejl i et tidligt stadie. Tidlig identifikation af revner eller materialeforandringer kan være afgørende for at planlægge vedligehold, reparation eller videre drift, før skaden udvikler sig til et kritisk problem.
Metoden anvendes blandt andet til inspektion af metaloverflader for revner, kontrol af svejsninger og varmebehandlede områder samt inspektion af rør, varmevekslere og andre tyndvæggede komponenter. Hvirvelstrøm kan også bruges til at vurdere materialers elektriske ledningsevne eller til kontrol af belægninger og overfladelag, hvor ændringer i signalet kan indikere variationer i materialet.
I industrier med høje krav til sikkerhed og driftssikkerhed er metoden derfor et vigtigt værktøj i forebyggende vedligehold. Ved regelmæssige inspektioner kan potentielle fejl identificeres tidligt, så beslutninger om drift, reparation eller udskiftning kan træffes på et dokumenteret grundlag.
Hvordan fungerer hvirvelstrømsteknologi?
Ved en hvirvelstrømsinspektion placeres proben tæt på materialets overflade. Inde i proben sidder en spole, som genererer et vekslende magnetfelt. Når dette magnetfelt påvirker et elektrisk ledende materiale, induceres der elektriske strømme i materialet – de såkaldte hvirvelstrømme.
Strømmenes styrke og fordeling påvirkes af flere faktorer i materialet. Blandt andet har materialets elektriske ledningsevne, magnetiske egenskaber, geometri og tykkelse betydning for, hvordan strømmen bevæger sig. Hvis der findes revner, korrosion eller andre diskontinuiteter i materialet, vil strømmenes bevægelse ændre sig lokalt.
Instrumentet registrerer disse ændringer i signalet fra proben og omdanner dem til måledata, som operatøren kan analysere. I mange systemer visualiseres signalerne grafisk, hvilket gør det muligt at identificere indikationer på fejl og vurdere deres placering og karakter.
En af metodens praktiske fordele er, at den ikke kræver koblingsmiddel mellem probe og materiale. Inspektionen kan derfor ofte udføres direkte på komponentens overflade, hvilket gør metoden hurtig og fleksibel i mange industrielle inspektionsopgaver.
Typiske anvendelser
Hvirvelstrøm anvendes i mange industrier, hvor metaldele udsættes for belastning, temperaturvariationer eller korrosion. Typiske anvendelser inkluderer:

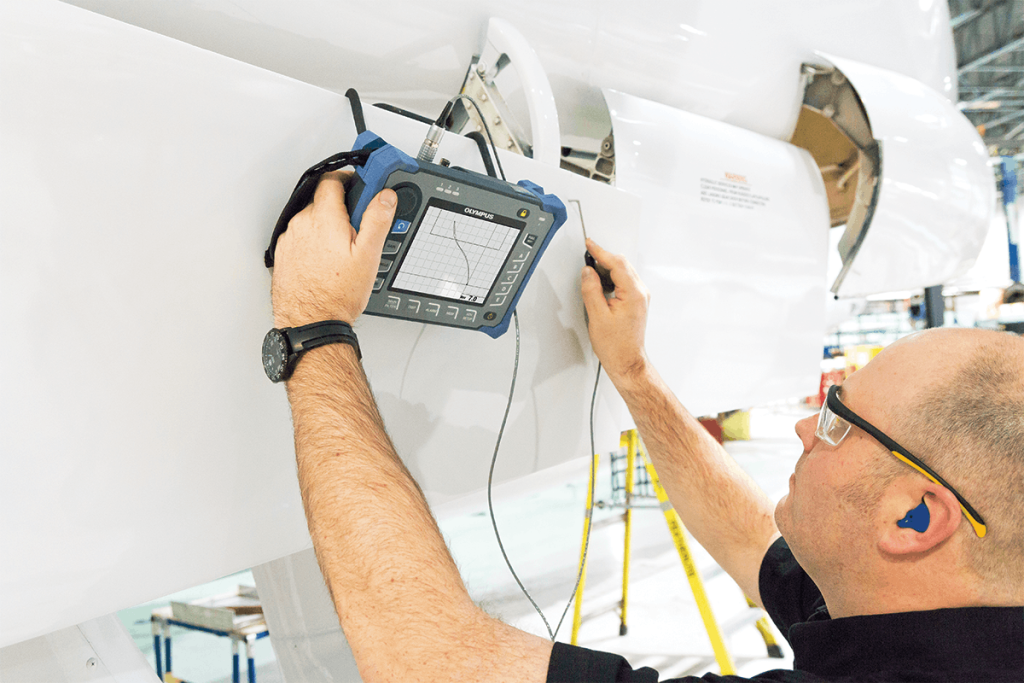

Luftfart
Energi og kraftværker
Proces- og kemisk industri
Produktion og metalindustri
FAQ – Hvirvelstrøm (ET)
Hvad bruges hvirvelstrøm til?
Hvilke materialer kan inspiceres med hvirvelstrøm?
Hvad er fordelene ved hvirvelstrøm?
Kan hvirvelstrøm bruges til dybe fejl?
Hvilket udstyr kræves til hvirvelstrømsinspektion?
Brug for rådgivning om hvirvelstrøm?
