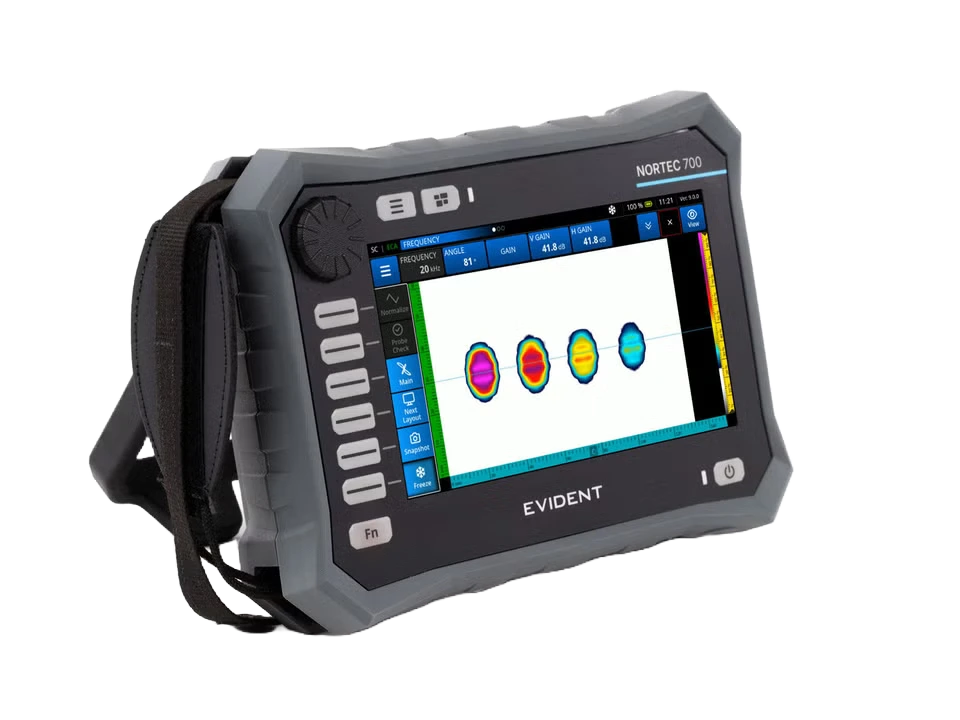

Nortec 700 – Hvirvelstrøminstrument til NDT-inspektion
- Tre modeller (N700, N700D, N700i) dækker fra grundlæggende ECT til fuld ECA-billeddannelse
- Kun 1,79 kg og ergonomisk designet til brug med eller uden handsker
- 7" skærm med høj lysstyrke, læsbar i direkte sollys
- Hybrid hardkey- og touchskærmsstyring med kontroljul
- IP65, drop-, stød- og vibrationstestet til krævende miljøer
- Bygget på den velafprøvede NORTEC 600-platform for nem flådestandardisering
Håndholdt eddy current
ECT og ECA i samme platform
Opsætning på sekunder
Applikationsbaserede presets
1,79 kg
Letvægt og ergonomisk design
- Officiel EVIDENT-forhandler siden 2013
- Personlig demo og support inkluderet
- Mulighed for leasing
- 40 20 30 65 - hurtige svartider
Hvad er hvirvelstrøm-inspektion?
Hvirvelstrøm (eddy current) er en elektromagnetisk inspektionsmetode inden for NDT. Instrumentet sender et elektrisk signal gennem en probe, som skaber et magnetfelt i materialets overflade. Revner, korrosion eller ændringer i ledningsevnen forstyrrer feltet, og forstyrrelsen vises som et signal på skærmen. Sådan finder man fejl uden at skære i eller ødelægge emnet. Metoden bruges typisk til kontrol af svejsninger, bolthuller og metalkomponenter, hvor overfladenære fejl skal opdages hurtigt.
Én platform til svejsekontrol, bolthuller og konduktivitet
Mange NDT-opgaver kræver forskellige instrumenter alt efter, om det er revnedetektion i en svejsning, inspektion af bolthuller på en flyvinge eller konduktivitetsmåling på en aluminiumsplade. Det giver flere enheder at vedligeholde, flere workflows at lære og flere ting der kan gå galt på stedet.
NORTEC 700 samler konventionel eddy current (ECT) og avanceret eddy current array (ECA) i én platform. Applikationsbaserede presets konfigurerer frekvens, gain og filtre automatisk, så opsætningen tager sekunder i stedet for minutter, uanset hvilken af de tre modeller I bruger.
Fordi alle tre modeller deler samme ergonomi, navigation og digitale økosystem som den velafprøvede NORTEC 600-serie, er oplæring hurtig, og en flåde med flere enheder er nem at standardisere.
Hvad du får svar på
- Overflade- og subsurface revnedetektion i svejsninger og materialer
- Bolthulsinspektion (rotary scanner) på N700D og N700i
- Konduktivitets- og belægningstykkelsesmåling
- Eddy Current Array (ECA) med imaging-grade defektbilleder på N700i
- Dual-frekvensinspektion med op til tre konfigurerbare spor
- Kritiske hulinspektioner på fastgørelseselementer
- Dokumenterbare resultater: snapshot, setup og signaldata gemmes direkte på enheden
Sådan virker NORTEC 700
Vælg preset og probe
Applikationsbaserede presets konfigurerer automatisk frekvens, gain og filtre til den valgte probe og inspektionstype. Fire tilslutninger (LEMO 16-pin, BNC, ECA og I/O) dækker de fleste probetyper.
Scan og aflæs

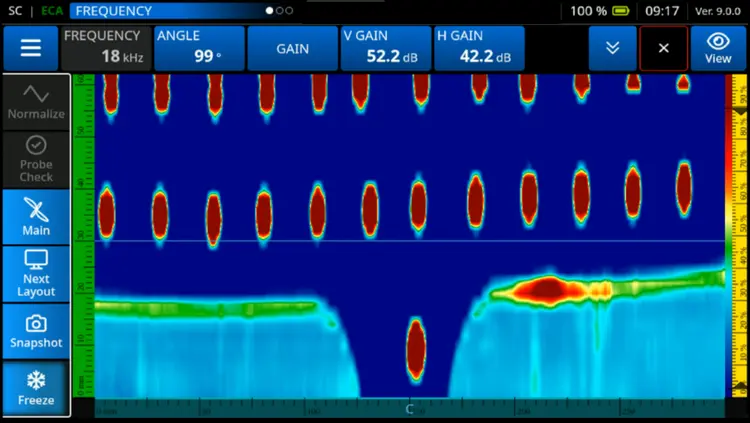

Vælg mellem otte visningslayout, bl.a. impedansplan, C-scan, C-scan waterfall og sweep, på den sollys-læsbare 7" skærm. Defect Viewer viser defekter i ægte 1:1-skala.
Dokumentér og eksportér
Gem snapshot, setup-parametre og signaldata direkte på enheden. Overfør via USB til NORTEC PC-software og generér en fuld PDF-rapport med ét klik.
Egenskaber ved NORTEC 700
Hybrid styring
Kombinerer hardkeys, touchskærm og et kontroljul, så præcision og hastighed samles i samme enhed, uanset om der bruges handsker.
Sollys-læsbar skærm
7" TFT-skærm med høj lysstyrke og opløsning holder billedet skarpt og læsbart, både indendørs og udendørs på stedet.

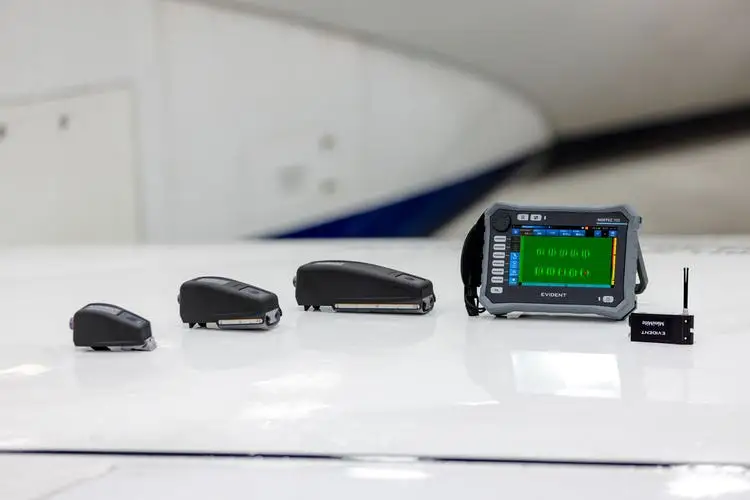

Ny generation probeteknologi
PCB-baserede prober med op til 256 kanaler giver ensartet signalkvalitet fra probe til probe og enkel kalibrering.
Defect Viewer (1:1-skala)
Viser defekter i ægte skala, så operatøren kan sammenligne den viste indikation direkte med defektens faktiske størrelse.
Fire tilslutninger
LEMO 16-pin universalstik, BNC ECT-stik med automatisk intern balancering, ECA-stik og I/O-stik til systemintegration.
POWERLINK-kompatibel
LEMO-stikket understøtter POWERLINK NORTEC-probeteknologi med automatisk probegenkendelse og instrument-presets til bolthuls- og konduktivitetsinspektion.
Robust og letvægt
1,79 kg inkl. batteri, IP65-klassificeret og testet efter MIL-STD-810F for drop, stød og vibration. Bygget til daglig brug på stedet.
NORTEC PC-software
Overfør filer via USB og generér en komplet PDF-rapport med ét klik via PDF ALL-funktionen. Gratis software til arkivering og gennemgang.
Fleksible layout og filtre
Otte visningslayout og "figur 6"/"figur 8"-filterindstillinger til bolthulsinspektion, med automatisk tilpasning via Link-funktionen.
Vælg den model der matcher opgaven

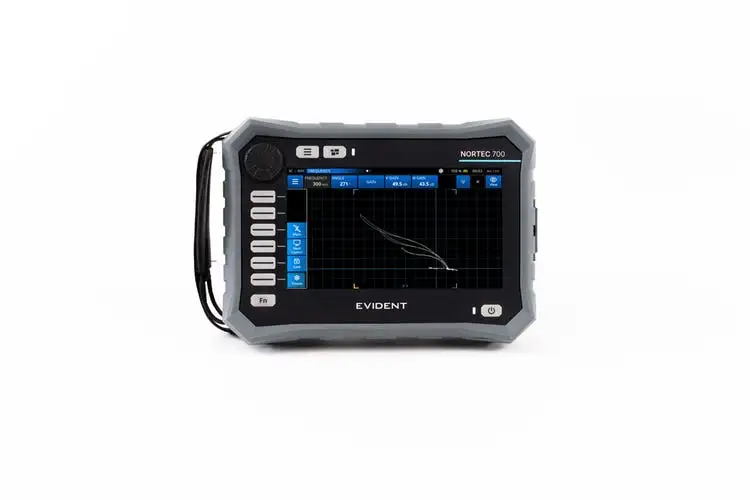

N700
For brugere der har brug for enkel inspektion med den konventionelle ECT-teknik uden for luftfart:
- Overflade- og subsurface revnedetektion
- Konduktivitetsmåling

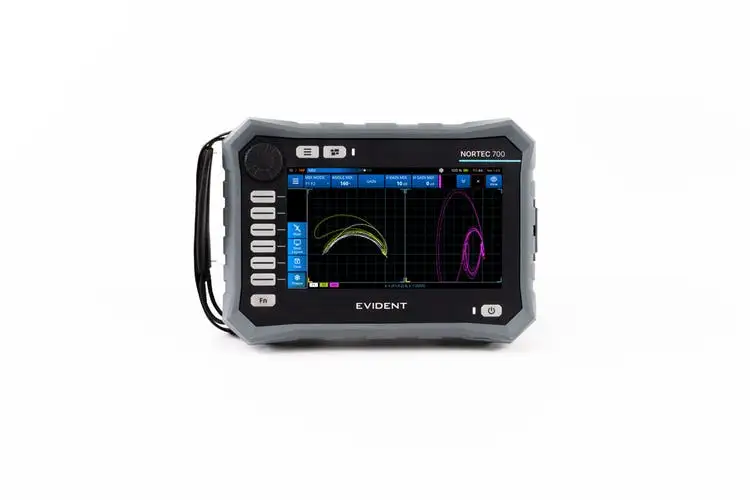

N700D
Flere muligheder med en konventionel N700 ved at tilføje et dual-frekvenssystem. ECT-styrken uden billeddannelsen
- Overflade- og subsurface revnedetektion
- Konduktivitetsmåling
- Bolthulsinspektion (rotary scanner)
- Dual-frekvenskapacitet
N700i
Højere produktivitet i eddy current-inspektionen, uanset om du bruger konventionel eller Array-tilstand. Eddy current array-proben dækker et større område og gør fortolkningen af defekter mere visuel og intuitiv.
- Overflade- og subsurface revnedetektion
- Konduktivitetsmåling
- Bolthulsinspektion (rotary scanner)
- Dual-frekvenskapacitet
- Eddy Current Array (ECA)
- Defect Viewer (bolthulsinspektion)
- Automatisk lagdetektion (bolthulsinspektion)
| Egenskab | N700 | N700D | N700i |
|---|---|---|---|
| Overflade- og subsurface revnedetektion | ✓ | ✓ | ✓ |
| Konduktivitetsmåling | ✓ | ✓ | ✓ |
| Bolthulsinspektion (rotary scanner) | ✓ | ✓ | |
| Dual-frekvens | ✓ | ✓ | |
| Eddy Current Array (ECA) | ✓ | ||
| Defect Viewer (bolthulsinspektion) | ✓ | ||
| Automatisk lagdetektion (bolthulsinspektion) | ✓ |
Tekniske detaljer (N700-serien)
Hardware
- Mål: 230,7 × 166,9 × 71,9 mm
- Vægt: 1,79 kg inkl. litium-ion-batteri
- IP-klasse: IP65
- Batteri: 600-BAT-L-2 (Li-ion), min. 8 timer ved standard ECT-inspektion
- Driftstemperatur: −10 °C til 50 °C ved 80 % relativ luftfugtighed
- Opbevaringstemperatur: −20 °C til 50 °C (med batterier)
- Display: 7" TFT LCD, høj lysstyrke, læsbar i sollys
- Strømforsyning: 24 VDC (60 W)
- Datalagring: 64 GB intern lagring
- Tilslutning: USB-C, Wi-Fi/Bluetooth (tilvalg), 19-pin LEMO I/O
- Robusthed: Droptestet (Method 516.6, 26 drop), stød- og vibrationstestet efter MIL-STD-810F
Måling og inspektion
- Frekvensområde: 5 Hz til 12,5 MHz
- Gain: 0–100 dB, 1 dB-trin, koblet eller uafhængig, vertikal/horisontal
- Antal alarmer: 3 uafhængige
- Alarmtyper: BOX, POLAR, SECTOR, SWEEP, CONDUCTIVITY, COATING THICKNESS
- Array-kapacitet: Op til 128 tidsslots
- Filtre: Low-pass 10–2000 Hz og wide band. High-pass off eller 5–1000 Hz, "figur 6" eller "figur 8"
- Samplerate: Op til 30 kHz
- Probetyper: Absolut og differentiel, bridge eller reflection. Kompatibel med NORTEC PowerLink og andre standard probeleverandører
- Software: NORTEC PC-software til arkivering og PDF-rapport med ét klik
- Levering: Personlig levering i hele Danmark med instruktion inkluderet
Hvem bruger NORTEC 700?
NDT-teknikere og svejseinspektører
Vedligeholdsansvarlig
Inspektionsfirmaer
Fremstilling og kvalitetskontrol
Kontakt os
Få demo, tilbud eller andet?
- Få anbefalet den rette NORTEC 700-model til jeres opgave
- Tekniske specifikationer, tilbud og leveringstid
- Svar fra kompetente, erfarne produktansvarlige
- Demo online eller hos jer – i hele Danmark
Vi vender typisk tilbage inden for 1 arbejdsdag.
Ofte stillede spørgsmål om NORTEC 700
Klar til at se NORTEC 700 i praksis?
Vi inviterer gerne til en uforpligtende demo, uanset om det er online, hos os eller hos jer.
