Stereomikroskop
Olympus stereomikroskop SZ51/SZ61
Olympus SZ61 og SZ51 mikroskoperne leverer billeder med en fantastisk dybdeskarphed, så vel som klarhed, tydelige detaljer og upåklagelig farvegengivelse. Mikroskopernes pålidelige og højtydende optik er helt central for at give ensartede nøjagtige resultater.
SZ61/SZ51 stereomikroskoperne er begge oplagte til at inspicere elektronikkomponenter og producerede metalprodukter. De er begge lette at benytte, viser objekter i 3D, har god dybdeskarphed, stort synsfelt, og lang arbejdsafstand, der muliggør arbejde under mikroskopet.
| Optisksystem | Greenough Optisksystem | |||||
|---|---|---|---|---|---|---|
| Total forstørrelse | 2.0x-270x [SZ61]*1 2.4x-240x [SZ51]*1 | |||||
| Zoom-krop | Zoomforhold | 6.7 (0.67x-4.5x) [SZ61] 5 (0.8x-4x) [SZ51] | ||||
| AS | – | |||||
| Observations-hoved | Binokulært (Hoved vinkel 45°/60°)/Trinokulært observation-hoved (0.5x TV-adapter indbygget) [SZ61] Binokulært observatios-hoved (Hoved vinkel 45°/60°) [SZ51] | |||||
| Fokus | Stand | |||||
| Objektiv | Forstørrelse | Type | N.A. | W.D. (mm) | Total forstørrelse *2 | Diameter synsfelt (mm)*2 |
| 0.3x | Objektiv | 0.02 – 0.024 | 350 – 250 | 2x – 13.5x [SZ61] 2.4x – 12x [SZ51] | Ø109.5 – Ø16.3 [SZ61] Ø91.7 – Ø18.3 [SZ51] | |
| 0.4x | Objektiv | 0.027 – 0.032 | 250 – 180 | 2.7x – 18x [SZ61] 3.2x – 16x [SZ51] | Ø82.1 – Ø12.2 [SZ61] Ø68.8 – Ø13.8 [SZ51] | |
| 0.5x | Objektiv | 0.036 | 200 | 3.4x – 22.5x [SZ61] 4x – 20x [SZ51] | Ø65.7 – Ø9.8 [SZ61] Ø55 – Ø11 [SZ51] | |
| 0.62x | Objektiv | 0.042 | 160 | 4.2x – 27.9x [SZ61] 5x – 24.8x [SZ51] | Ø53 – Ø7.9 [SZ61] Ø44.4 – Ø8.9 [SZ51] | |
| 0.75x | Objektiv | 0.053 | 130 | 5x – 33.8x [SZ61] 6x – 30x [SZ51] | Ø43.8 – Ø6.5 [SZ61] Ø36.7 – Ø7.3 [SZ51] | |
| 1x | – | 0.071 | 110 | 6.7x – 45x [SZ61] 8x – 40x [SZ51] | Ø32.8 – Ø4.9 [SZ61] Ø27.5-Ø5.5 [SZ51] | |
| 1.5x | Objektiv | 0.1 | 61 | 10.1x – 67.5x [SZ61] 12x – 60x [SZ51] | Ø21.9 – Ø3.3 [SZ61] Ø18.3 – Ø3.7 [SZ51] | |
| 2x | Objektiv | 0.142 | 38 | 13.4x – 90x [SZ61] 16x – 80x [SZ51] | Ø16.4 – Ø2.4 [SZ61] Ø13.8 – Ø2.8 [SZ51] | |
| Dimensioner | 194(B)x253(D)x368(H)mm | |||||
| Vægt | 3.5 kg (ved standard kombination) | |||||
| Bemærkninger | *1 samlet forstørrelse, der er mulig ved at kombinere objektv og okular *2 i tilfælde af at man bruger et 10x okular | |||||
SZX7/SZ61/SZ51 stereomikroskop brochure: DOWNLOAD
Stereomikroskop med kompakt design og høj optisk ydeevne

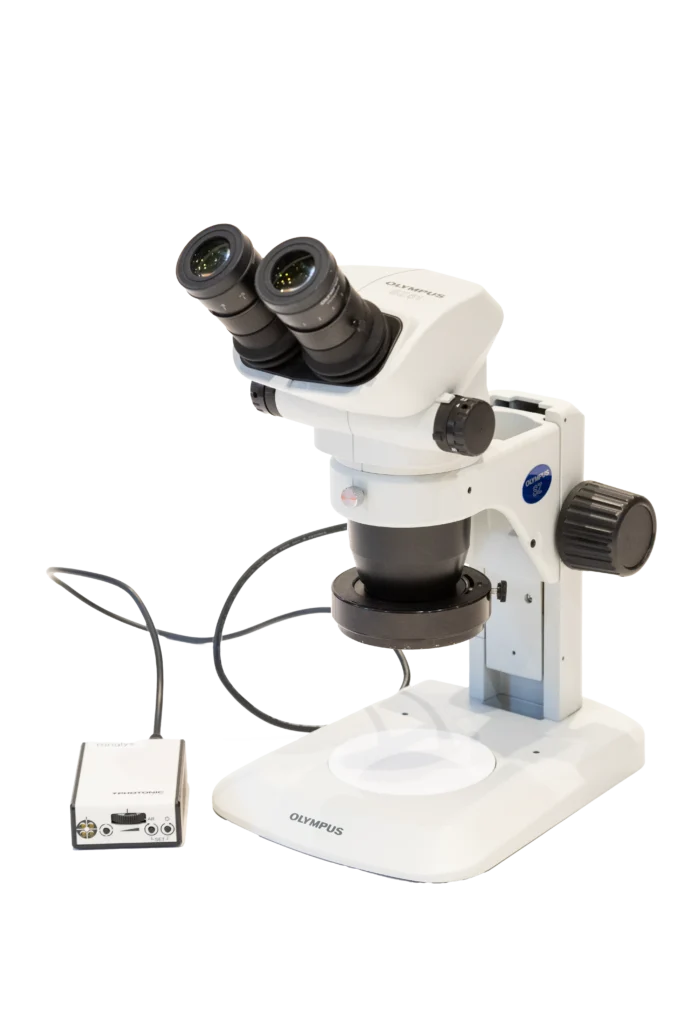

Olympus mikroskoperne SZ51 og SZ61 har zoomforhold, som er 5:1 og 6,7:1 (zoom fra 0,8x-4x og 0,67x-4,5x). De fås begge til en overkommelig pris, og man kan stadig forvente den højeste opløsning i deres prisklasse.

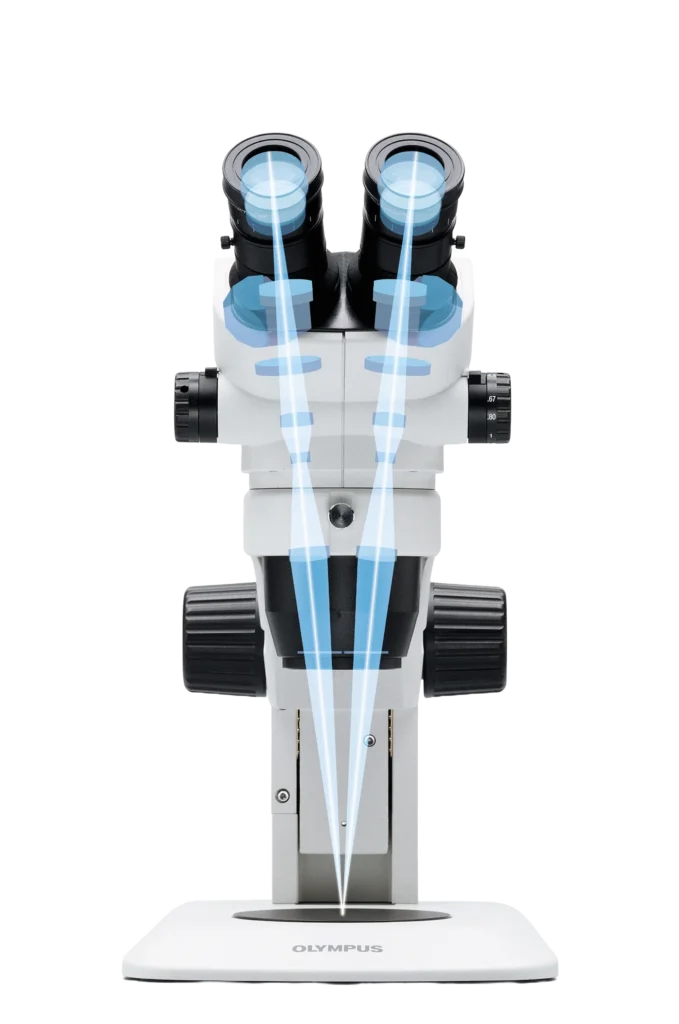

SZ51 og SZ61 gør brug af Greenough-optiske design. Zoom-kroppen kommer med forvrængningsfri optik og sætter en ny standard inden for optisk kvalitet. Samtidig er mikroskoperne utrolig betjeningsvenlige.
Vælg modeltype ud fra dit anvendelsesbehov

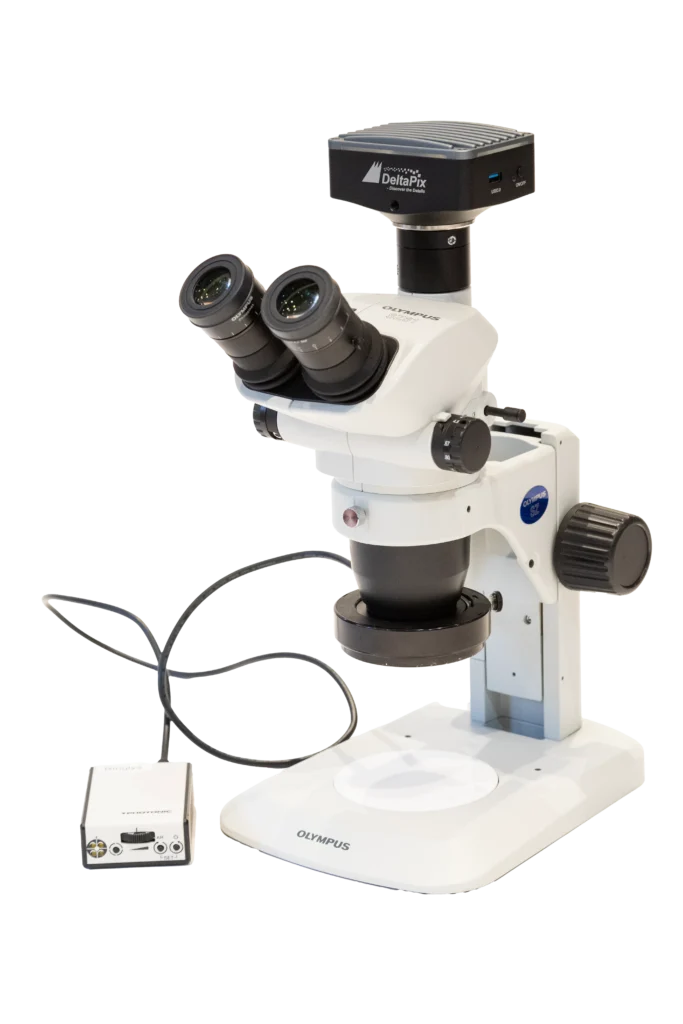

SZ51/ 61 fås som 45 eller 60-graders orienterede modeller. SZ61TR kan monteres med kamera via indbygget c-mount adapter, der er optimalt tilpasset zoomkroppen, hvilket garanterer parfokale og skarpe billeder.
Varianter af lys til stereomikroskopet
Kombineret reflekteret og transmitteret lys-stativ
Tynd og miljøvenlig LED-stativ. Giver problemfri brug og er samtidig energieffektiv.
Fiberoptisk lyskilde
Denne specialdesignede fiberoptiske lyskilde kan monteres direkte på stativet for et mere ryddet arbejdsområde. Fås med “arme” eller ringlys.
Koaksialt reflekteret lyssystem
SZ61 kombinerer en polarisator og en 1 / 4λ-plade til lettere at få vist prøver, som er vanskelige at undersøge under skråt reflekteret lys.
Hvidt LED-lyssystem
Ringlys med minimal termisk effekt og overlegen lysstyrke er ideel til homogen belysning.
Mulighed for forskellige stativer
Olympus tilbyder flere forskellige “stande” til SZ51/61 mikroskopet. Bl.a. differentiere de sig på størrelsen af standen, hvis man har store emner. Derudover findes der mere fleksible muligheder, med stativer, som kan justeres i længde og vinkel.
Digitale muligheder

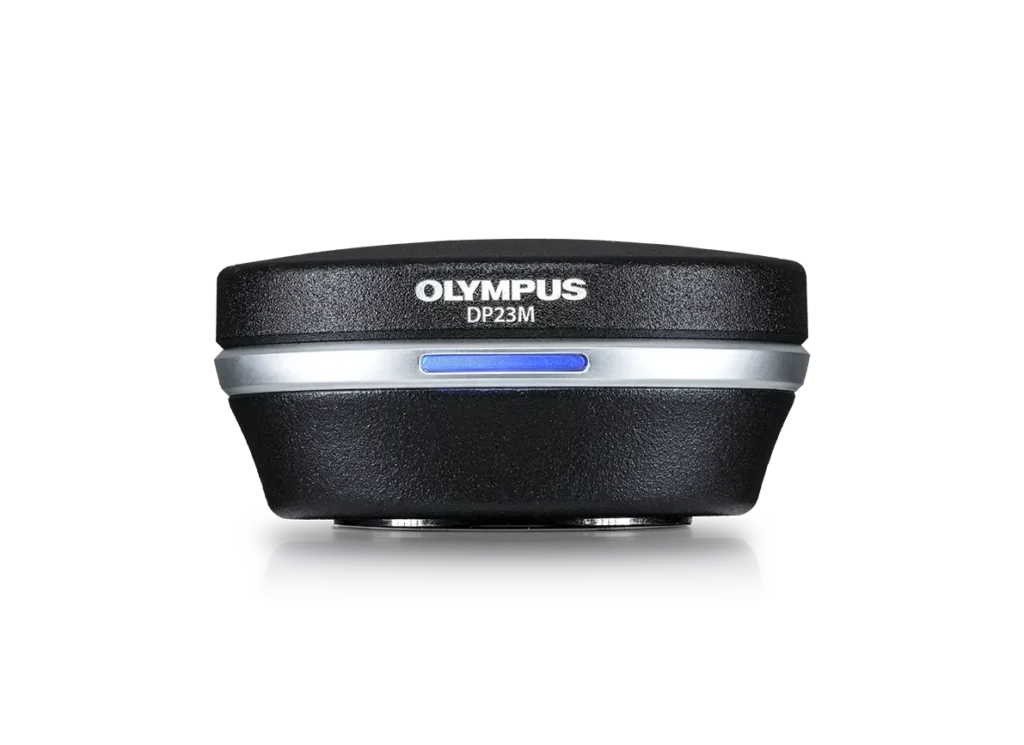

Olympus har et udvalg af kameraer, som kan anvendes med SZ61TR mikroskopet. Mikroskop kameraet kan styres via PC med software, hvori der findes forskellige muligheder, som billeddokumentation, målinger, rapportering og arkivering af data.
Personlig mikroskop demostration
ENDOTEST A/S er ekslusiv forhandler af Olympus’ mikroskoper til industri i Danmark. Kontakt os for mere information eller ved ønske om personlig demonstration.
