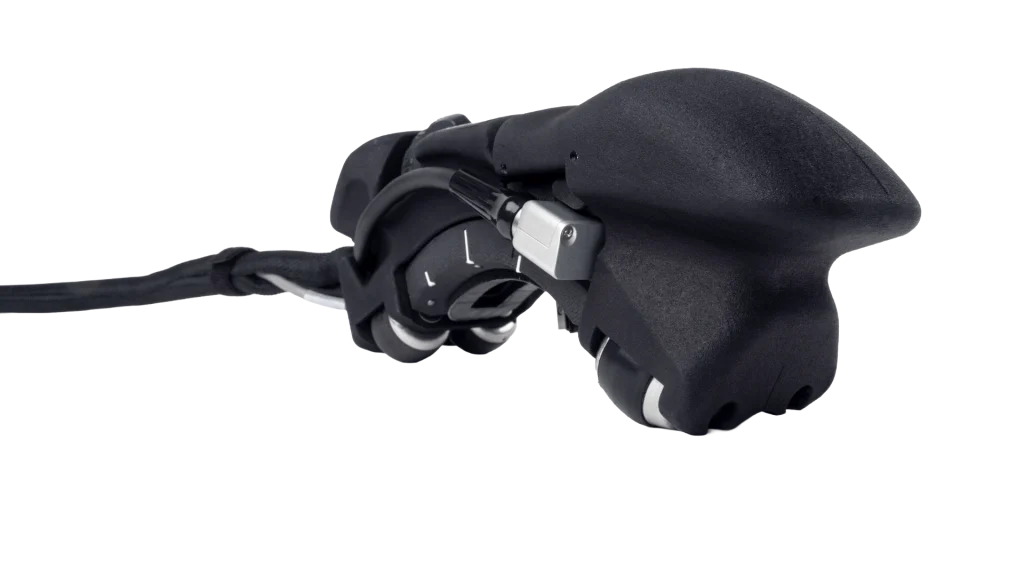

FlexoFORM
Scanner til korrosionskortlægning
FlexoFORM er en manuel to-akset scanner udviklet til inspektion af rørbøjninger og andre krumme rørgeometrier med phased array ultralyd (PAUT). Scanneren sikrer stabil probeplacering og præcis positionsregistrering via encoder, så vægtykkelse og materialetilstand kan vurderes systematisk og dokumenterbart – også hvor geometrien ellers vanskeliggør ensartet måling.
FlexoFORM indgår typisk i en samlet løsning med phased array-instrument og software til datavisualisering og analyse.
- Scanningstype: Manuel to-akset scanning
- Geometri: Rørbøjninger og krumme rørsektioner
- Dokumentation: Integreret encoder til positionsregistrering
- Teknologi: Anvendes med phased array ultralyd (PAUT)
- Formål: Korrosionskortlægning og vurdering af vægtykkelse
Produktbeskrivelse
Inspektion af rørbøjninger stiller særlige krav til mekanisk stabilitet. Den varierende krumning betyder, at en traditionel lineær scanner eller manuel probehåndtering ofte giver ujævn kobling og usikker positionsangivelse.

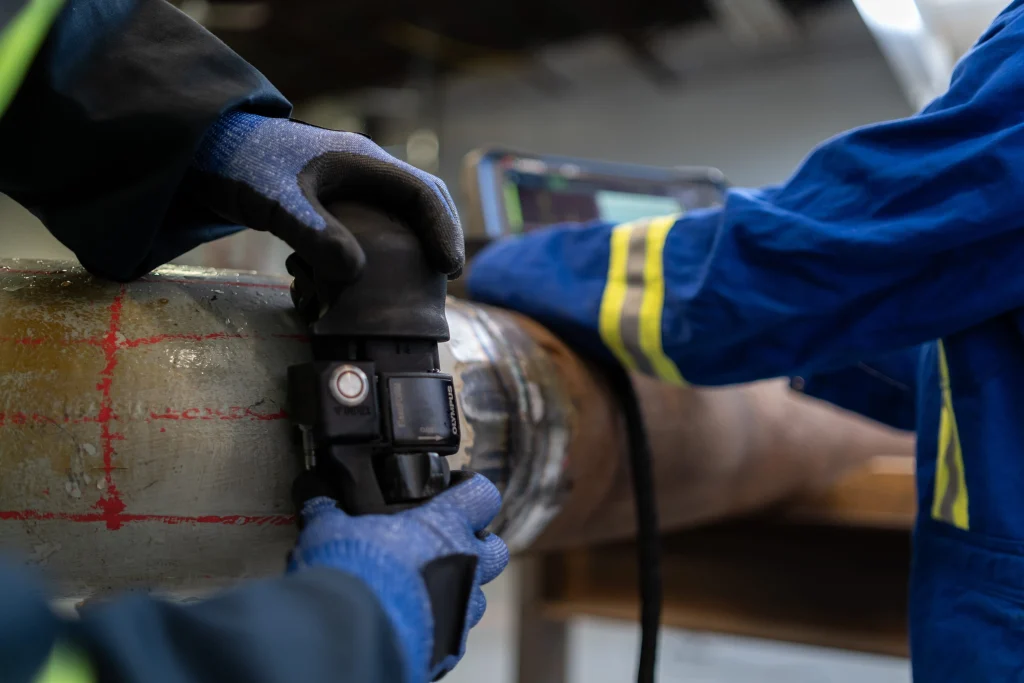

FlexoFORM er konstrueret med en fleksibel rammestruktur, der følger rørbøjningens radius. Probeholderen fastholder phased array-proben med ensartet kontakttryk mod overfladen, mens scanneren bevæges kontrolleret hen over området.
Den integrerede encoder registrerer bevægelsen i begge akser, så der genereres et præcist C-scan (arealvisning) over den inspicerede zone. Det giver et sammenhængende billede af vægtykkelsesvariationer og eventuelt materialetab.
Stabil mekanik er afgørende for reproducerbare ultralydsmålinger – især på buede overflader.
Anvendelser
FlexoFORM anvendes typisk inden for:
- Energi og kraftværker
- Olie og gas
- Petrokemisk industri
- Procesindustri med rørsystemer under tryk
Fælles for disse brancher er behovet for at vurdere materialets tilstand i kritiske rørbøjninger, hvor flowforhold og belastning kan accelerere korrosion eller erosion.
Udvalgte fordele
FlexoFORM er udviklet til at sikre stabil og ensartet målekvalitet ved inspektion af rørbøjninger, hvor den krumme geometri ellers kan udfordre probeplaceringen. Den fleksible konstruktion følger overfladen og opretholder en jævn kontakt mellem probe og emne. Det bidrager til stabile ultralydssignaler og et mere konsistent datagrundlag – også ved gentagne målinger.
Den integrerede encoder registrerer scannerens position under hele bevægelsen. Måledata kobles dermed direkte til den fysiske placering på rørbøjningen, hvilket giver sporbare og reproducerbare resultater. Det gør det muligt at sammenligne inspektioner over tid og vurdere udviklingen i vægttab.
Samtidig muliggør scanneren systematisk arealdækning af større områder, hvor enkeltpunktsmålinger ikke giver et tilstrækkeligt overblik. FlexoFORM kan indgå i en samlet løsning med phased array instrument, prober og software til analyse og rapportering, så både måling og dokumentation hænger sammen i én struktureret proces.
Udvalgte nøglespecifikationer
- Manuel to-akset scanner
- Integreret encoder
- Udviklet til rørbøjninger
- Anvendes med phased array prober
For komplette tekniske specifikationer henvises til producentens brochure, som er vedhæftet i starten af siden.
Hvornår er RollerFORM den rette løsning?
FlexoFORM er relevant, når der er behov for systematisk og dokumenterbar inspektion af rørbøjninger i proces- og energianlæg.
Den er særligt velegnet i situationer, hvor der ønskes arealdækning frem for enkeltstående punktmålinger, og hvor udviklingen i vægtykkelse skal kunne følges over tid.
I anlæg med kendt risiko for erosion eller korrosion i bøjninger giver den encoderbaserede scanning et mere konsistent beslutningsgrundlag end manuel håndholdt måling.
Hvornår bør andre løsninger overvejes?
FlexoFORM er målrettet krumme rørgeometrier. Ved inspektion af lange, lige rørstrækninger kan en kædebaseret omkredsscanner være mere effektiv.
Til store plane flader eller tankvægge vil en to-akset scanner til plan overflade typisk give bedre dækning og højere produktivitet.
Valget bør altid baseres på rørdiameter, adgangsforhold, isolering og krav til dokumentation. ENDOTEST rådgiver om korrekt match mellem opgave og scanner.
Teknologisk overblik
FlexoFORM anvendes sammen med phased array ultralyd, hvor en multielement-probe elektronisk styrer lydfeltets vinkel og fokus. Det gør det muligt at dække et område med flere fokallove uden at ændre den mekaniske opstilling.
Når encoderdata kobles til instrumentet, kan der genereres C-scan, B-scan og S-scan visninger, som giver et struktureret billede af vægtykkelse og eventuelle indikationer.
Scanneren leveres uden prober og wedges, som vælges i forhold til applikationen .
FAQ – FlexoFORM
Hvad anvendes FlexoFORM primært til?
Er FlexoFORM motoriseret?
Leveres scanneren med probe?
Kan målinger sammenlignes over tid?
