Glider
Scanner til komposit

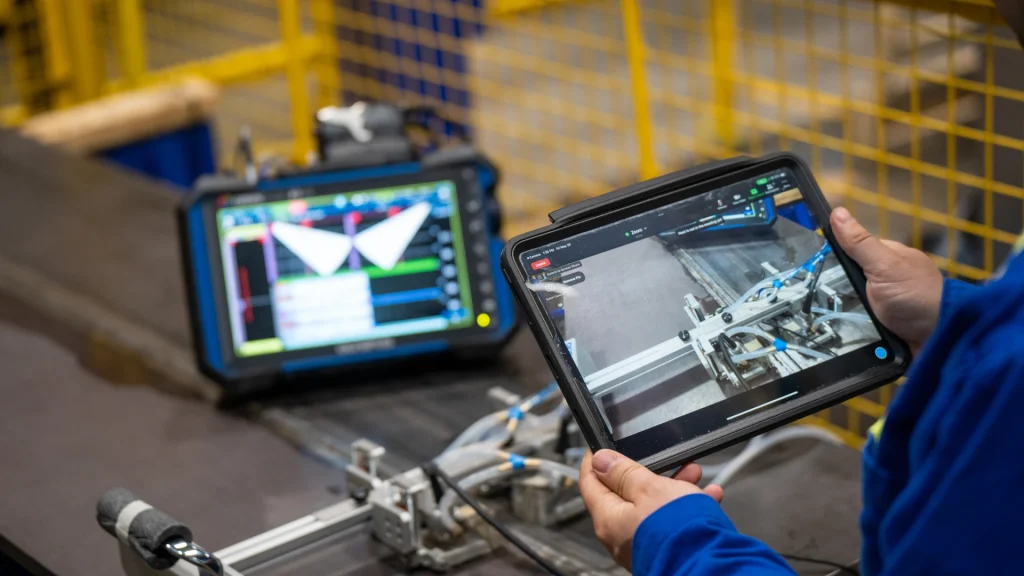

GLIDER Scanner er en manuel to-aksers scanner udviklet til inspektion af kompositmaterialer med phased array ultralyd (PAUT – Phased Array Ultrasonic Testing). Scanneren sikrer stabil probeplacering og præcis positionsregistrering ved flade eller let kurvede emner, hvor der stilles krav til ensartet dækning og dokumenterbar dataopsamling.
Den anvendes typisk i luftfart, vindenergi og anden industri, hvor kompositkonstruktioner skal kontrolleres for delamineringer, porøsitet, indeslutninger eller andre indvendige fejl uden at beskadige materialet.
- Scanningstype: Manuel 2-aksers scanning
- Geometri: Flade og let kurvede kompositoverflader
- Dokumentation: Integreret encoder for positionsregistrering og C-scan data
- Kompatibilitet: Phased array instrumenter som OmniScan X3, OmniScan X4 og OmniScan SX
- Adgangsforhold: Kræver direkte overfladekontakt og fysisk adgang til scanningsområdet
Produktbeskrivelse

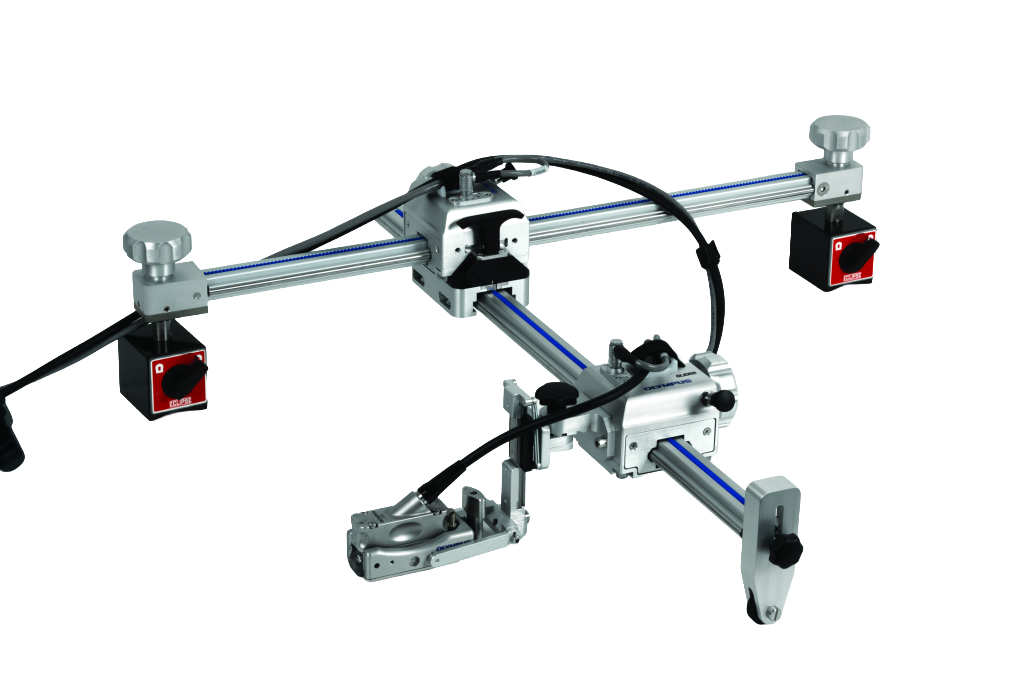

GLIDER Scanner er opbygget som en manuel rammescanner, der bevæges hen over emnets overflade i to akser. Konstruktionen sikrer ensartet kontakt mellem probe og testemne og understøtter stabil bevægelse under scanning.
To-aksers bevægelsen gør det muligt at generere C-scan data, hvor hver måling kobles til en præcis position via encoder. Det er afgørende ved inspektion af kompositstrukturer, hvor fejl kan være fladeudbredte og ikke nødvendigvis punktformede.
Probeholderen er designet til phased array prober og kan tilpasses den konkrete applikation, eksempelvis afhængigt af elementkonfiguration og kile (wedge). Valg af korrekt probe og kile sker med udgangspunkt i materialetype, tykkelse og ønsket opløsning .
Stabil mekanisk føring er væsentlig for at sikre reproducerbare målinger, særligt ved tynde laminater eller sandwichkonstruktioner.
Anvendelser
GLIDER Scanner anvendes primært til:
- Inspektion af kompositpaneler i luftfartsindustrien
- Kontrol af vindmøllevinger og andre fiberforstærkede strukturer
- Kvalitetskontrol i produktion af sandwichkonstruktioner
- Undersøgelse af slag- eller transportskader
I disse applikationer er det afgørende at kunne dokumentere fejlens udstrækning og placering med høj positionsnøjagtighed.
Udvalgte fordele
GLIDER Scanner er udviklet til at sikre ensartet og stabil probeplacering under manuel scanning. Den mekaniske føring reducerer variation i kobling og bevægelse, hvilket bidrager til mere reproducerbare målinger – særligt ved inspektion af tynde laminater og sandwichkonstruktioner, hvor selv små variationer kan påvirke signalet.
Den integrerede encoder registrerer scannerens bevægelse i to akser og kobler hver måling til en præcis position. Det gør det muligt at generere dokumenterbar C-scan data, hvor fejlens udstrækning og placering kan vurderes systematisk. Positionsregistreringen styrker dermed grundlaget for teknisk vurdering og efterfølgende beslutninger om reparation eller videre drift.
Scanneren kan konfigureres med forskellige phased array prober afhængigt af materialetype, tykkelse og ønsket opløsning. Denne fleksibilitet gør det muligt at tilpasse opsætningen til den konkrete inspektionsopgave frem for at anvende en standardkonfiguration.
Da GLIDER Scanner er manuel, bevarer operatøren fuld kontrol over bevægelsen. Det giver fleksibilitet ved mindre serier, varierende emnestørrelser eller opgaver, hvor en fuldautomatiseret løsning ikke er nødvendig. Samtidig opnås den mekaniske stabilitet, som er afgørende for pålidelige ultralydsmålinger.
Udvalgte nøglespecifikationer
- Manuel 2-aksers scanning
- Integreret encoder til positionsdata
- Designet til phased array prober
- Egnet til flade og let kurvede kompositoverflader
For fulde tekniske specifikationer henvises til producentens brochure, som kan downloades længere oppe på siden.
Hvornår er GLIDER Scanner den rette løsning?
GLIDER Scanner er den rette løsning, når der udføres systematisk inspektion af kompositpaneler eller andre strukturelle komponenter, hvor der er behov for fladedækkende og ensartet scanning. Den er særligt relevant i situationer, hvor måleresultaterne skal kobles til præcis positionsdata, så fejlens placering og udstrækning kan dokumenteres og vurderes teknisk.
Scanneren er velegnet, når inspektionen skal kunne reproduceres og sammenlignes over tid – eksempelvis ved periodisk kontrol eller ved vurdering før og efter reparation. Den anvendes typisk i forbindelse med delamineringer, slagpåvirkninger, produktionsrelaterede fejl eller andre interne diskontinuiteter i kompositmaterialer.
Ved at sikre et ensartet og struktureret datagrundlag understøtter GLIDER Scanner et solidt beslutningsgrundlag i forbindelse med vurdering af reparation, vedligehold eller fortsat drift.
Teknologisk overblik
GLIDER Scanner anvendes sammen med phased array ultralyd. Phased array-teknologien benytter en probe med flere elementer, hvor hver element aktiveres med kontrollerede tidsforsinkelser. Det gør det muligt elektronisk at styre strålevinkel og fokus uden mekanisk bevægelse af selve proben.
Når scanneren bevæges hen over emnet, registrerer encoder-systemet den præcise position for hver A-scan. Disse data samles i instrumentet og visualiseres typisk som C-scan, hvor fejl kan identificeres i planvisning.
Scanneren er en mekanisk platform, mens selve dataopsamlingen og analysen håndteres af instrument og software.
FAQ – GLIDER
Hvilken type inspektion er GLIDER Scanner udviklet til?
Kan scanneren anvendes til metalinspektion?
Er GLIDER Scanner motoriseret?
Hvordan sikres dokumentation af måleresultater?
