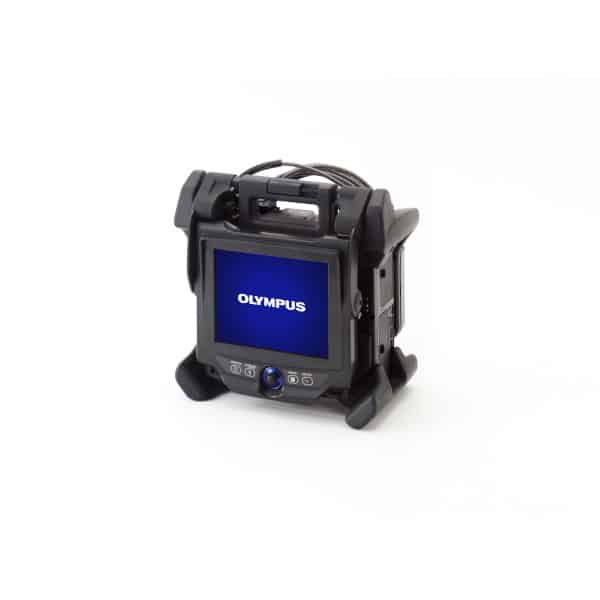

Olympus IPLEX NX

Det mest avancerede IPLEX videoskop, med udskiftelig indføringsslange, suveræn billedkvalitet, stærkt lys. Der er mulighed for forskellige diametre og længder samt model med arbejdskanal. Til applikationer hvor høj billedkvalitet er vigtig.

Ved interesse og et ønske om mere information, kontakt os her eller brug formularen nederst på siden. Mulighed for demonstration.

Beskrivelse

Valget som eksperterne tager til visuel inspektion. IPLEX NX videoskopet fra Olympus kombinerer høj kvalitet i billeder med intuitiv brugeroverflade, ergonomisk design og holdbarhed. Perfekt til inspektion i næsten alle miljøer.

Designet til mange forskellige inspektioner mm.

IPLEX NX kan konfigureres på seks forskellige måder for at maksimere brugerkomforten. Skærmen kan placeres til vedligeholdelse komfort, når du bruger IPLEX NX i forskellige miljøer. Konfigurationen kan ændres for at imødekomme enhver inspektionssituation. Tilføj den håndholdte fjernbetjening (ekstraudstyr) for den yderste lette og intuitiv kontrol.

IPLEX NX brugsmuligheder
IPLEX NX mindste konfiguration
Flere brugsmuligheder
EVIDENT Iplex NX videoendoskop
Videoskop topmodel fra Olympus
Videoskop fra Olympus
Videoskop Truefeel fra Olympus IPLEX

Responsiv TrueFeel artikulation

  • Hurtig og præcis artikulation
  • Kontroller let omfanget ved let, behagelig betjening, der hjælper med at reducere træthed
Olympus’ egen TrueFeel teknologi giver en præcis justering, der let giver styring af  bøjningen for en optimal observering til inspektionen.

Ud over den normale tilstand kan du vælge mellem tre artikulationshastigheder. Dette giver mulighed for en finere justering af bøjningen.

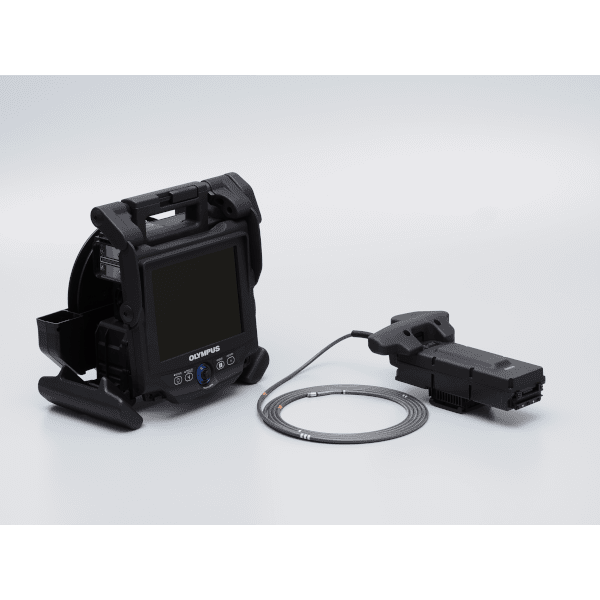

Udskiftelige indføringsslanger

Et enkelt NX -videoskop kan konfigureres til varierede inspektioner med 4,0 mm diameter (længder 3,5 m og 5,0 m), 6,0 mm diameter (længder 3,5 m, 5,0m og 7,5 m), og 6,2 mm diameter med arbejdskanal (længde 3,5 m).

IPLEX NX udskiftelig indføringsrør
iplex nx kontrol

Gradvist fleksibilitet af indføringsslangen

Indføringsslangerne fås i to typer. Ensartet stivhed og en speciel vævet model. Ved den specielle model er stivheden gradvist faldende mod den distale ende. Særligt ved længere og svære tilgængelige arbejdsområder sikre dette en manøvredygtig, hurtig og let tilgang.



Intern arbejdskanal til værktøj

Med lignende funktionalitet og kapacitet som et standard indsættelsesslange er arbejdskanalens anvendelsesområde en nyttig backup. Den giver alsidigheden til at bruge den til at opdage og fjerne fremmedlegemer(FOD).

• Indføringsslangen med intern arbejdskanal har en diameter af 6,2 mm.

• Seks tilgængelige interne gribeværktøjer, se nedenstående billeder.

Værktøj til arbejdskanal IPLEX NX

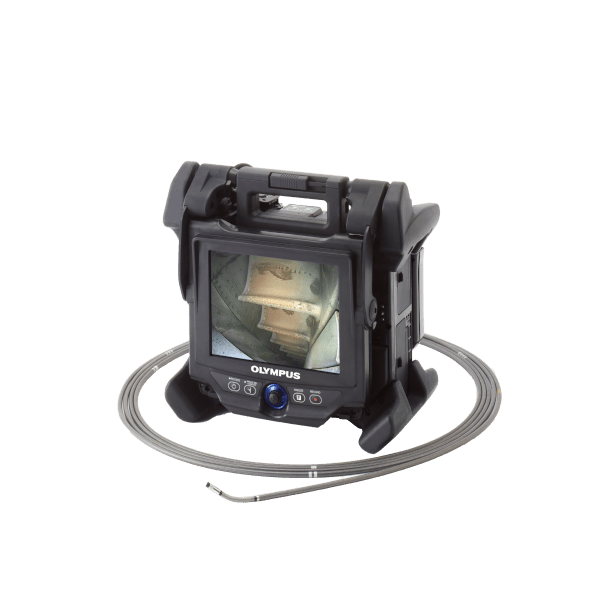

Læs mere omkring det avancerede videoskop på engelsk her, Brochure IPLEX NX Industrial Videoscopes.

Se vores andre fleksible videoskoper her

Specifikationer:

 IV9435NIV9450NIV9635NIV9650NIV9675N
IndførselsslangeIndførselsslange4.0 mm4.0 mm6.0 mm6.0 mm6.0 mm
Skop længde3.5 m5.0 m3.5 m5.0 m7.5 m
YdreWolfram med lang holdbarhed
Tube fleksibilitetEnsartet stivhed

Indføringsslangen fleksibilitet er gradvist

stigende mod den distale ende

Optisk systemSynsfeltKan vælges med den optiske tipadapter
Adapter til stereomåling fastgør bar
Synsretning
BelysningHøjintensiv laserdiode
ArtikulationsafsnitArtikulationsvinkel
Op / ned / højre / venstre
130°180°150°
ArtikulationTrueFeel skop tipartikulering med elektronisk power-assist

Base enhed

 IV9435NIV9450NIV9635NIV9650NIV9675N
Dimensioner (B x H x D)320 mm x 310 mm x 180 mm
Vægt3.9 kg
Ca. system vægt
(med batteri og SDHC kort)
7.1 kg7.2 kg7.3 kg7.4 kg7.6 kg
LCD-skærm21,34 cm berøringsskærm LCD
Input / output terminalInput terminalS-Video
Output terminalVGA
USB-stikType A-stik, version 2.0 standarder
StrømforsyningBatteri: 14.8 V nominal, ca. 100 minutters driftstid
Vekselstrøm: 100 W to 240 W, 50/60 Hz (med medfølgende vekselstrømsadapter)
OptagelsesmedierSDHC-kort og USB-flashhukommelse (kun optagelse af stillbillede)
Stillbillede optagelseOpløsningH768 x V576 (Pixel)H1024 x V768 (Pixel)
OptagelsesformatKomprimeret JPEG-format
VideooptagelseOpløsningH768 x V576 (Pixel)H1024 x V768 (Pixel)
OptagelsesformatMPEG-4 AVC (H.264) format, Windows Media Player kompatibel
StereomålingAfstandAfstand mellem to punkter
Point-to-lineVinkelret afstand mellem et punkt og en brugerdefineret linje
DybdeOrtogonal dybde / højdeafstand mellem et punkt og et brugerdefineret plan
Områder / linjerFlere punkts omkreds og måling af området
3D-modelleringLive tværsnit, X / Y / Z-akse rotation, 2x farvetilpasning
ScalarmålingAfstand mellem to punkter baseret på en kendt måling i det samme plan

Optisk adapter variation

4.0 mm Optisk

  AT80D/FF-IV94NAT120D/NF-IV94NAT120D/FF-IV94NAT100S/NF-IV94NAT100S/FF-IV94NAT70D/70D-IV94NAT50S/50S-IV94N
Optisk systemSynsfelt80°120°120°100°100°70°/70°50°/50°
SynsretningFremadFremadFremadSideSideFremadSide
Dybdeskarphed*135 til ∞ mm2 til 200 mm17 to til mm2 til 15 mm8 til ∞ mm5 til 200 mm3 til 150 mm
Distal endeYdre diameter*24.0 mm4.0 mm4.0 mm4.0 mm4.0 mm4.0 mm4.0 mm
Distal ende*320.1 mm20.2 mm20.1 mm22.9 mm22.9 mm22.3 mm26.7 mm

6.0 mm Optical Adaptors

  AT50D/FF-IV96NAT80D/FF-IV96NAT120D/NF-IV96NAT120D/FF-IV96NAT120S/NF-IV96NAT120S/FF-IV96NAT90D/90D-IV96NAT70S/70S-IV96N
Optisk systemSynsfelt50°80°120°120°120°120°90°/90°70°/70°
SynsretningFremadFremadFremadFremadSideSideFremadSide
Dybdeskarphed*150 til ∞ mm20 til ∞ mm7 til 300 mm19 til ∞ mm4 til 150 mm20 til ∞ mm5 til 250 mm4 til 250 mm
Distal endeYdre diameter*26.0 mm6.0 mm6.0 mm6.0 mm6.0 mm6.0 mm6.0 mm6.0 mm
Distal ende*321.3 mm21.3 mm21.4 mm21.4 mm26.6 mm26.6 mm25 mm31.2 mm
*1. Angiver synsafstand med optimalt fokus.
*2. Adapteren kan indsættes I et ø4,0 mm og ø6,0 mm hul, når det monteret på omfanget.
*3. Angiver længden af den stive del ved omfangets distale ende, når den er monteret.

Overholder MIL-STD (militær standard)

VibrationMIL-STD-810G, Metode 514.6, Fremgangsmåde I (Generel vibrationstest)
StødMIL-STD-810G, Metode 516.6, Fremgangsmåde IV (Transit drop test)
VandafvisendeMIL-STD-810G, Metode 506.5, Fremgangsmåde I (Regn og blæsende regntest)
FugtighedMIL-STD-810G, Metode 507.5
Salt tågeMIL-STD-810G, Metode 509.5
Sand og støvMIL-STD-810G, Metode 510.5, Fremgangsmåde I (Blæsestøvtest)
Is/Frysende regnMIL-STD-810G, Metode 521.3
Elektromagnetisk interferens (EMI)MIL-STD-461F, RS103 over dæk
Eksplosiv atmosfæreMIL-STD-810G, Metode 511.5 (Betjening I en eksplosiv atmosfære test)

Dimensioner

IPLEX NX DIMENSIONS

Tilbehør

Fjernbetjening (MAJ-2260)

Denne mindre fjernbetjening giver mulighed for at justerer lysstyrke, zoom, skift af visning på skærm, optag, joystik justering, målefunktioner og meget mere…

Kontrol til IPLEX NX

Lithium batteri (NP-L7S)

Ladestation (JL-2PLUS/OL-1)

Har plads til 2batterier.

iplex nx batterier

Langt skærmkabel (MAJ-2261)

2meter langt skærmkabel der gør det muligt at flytte skærmen på videoskopet.

Længere kabel for LCD til IPLEX NX

Optiske adaptere

IPLEX NX har et omfattende udvalg af optiske adaptere, der opfylder kravene til enhver applikation.

Optiske adaptere IPLEX NX

Stift indføringsrør (MAJ-1253 / MAJ-1737)

Fås til 6mm/6,2mm og 4mm. Til sættet medfølger længder af 250mm, 340mm og 450mm.

Stive indføringsrør

Kuffert til indføringsslanger (MAJ-2262 / MAJ-2501)

Udskiftelige indføringsslanger kan sikkert opbevares og transporteres komfortabelt til inspektionssteder.

Kuffert til IPLEX NX
