Lydhoveder

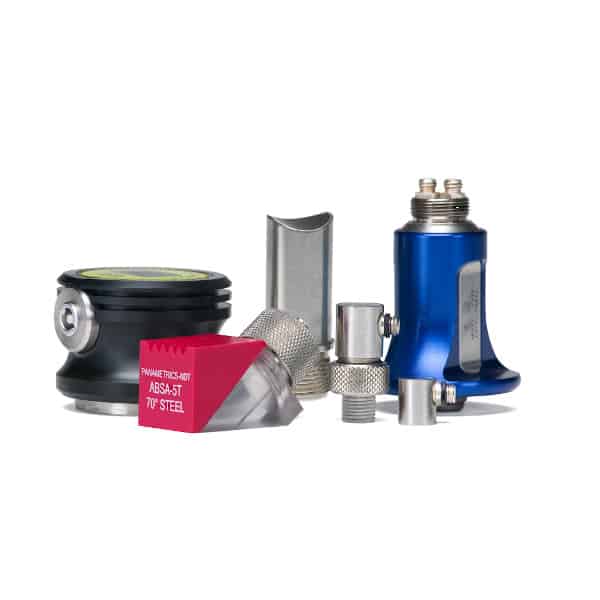

Ultralyds lydhoveder bruges til forskellige applikationer som fejldetektering og tykkelse. Mere end 5000 ultrasoniske lydhoveder findes og i mange stilarter, elementdiametre, frekvenser og stikformater.

Hent Olympus transducerkatalog her

Ved interesse og et ønske om mere information, kontakt os her eller brug formularen nederst på siden.

Kategori:

Normalhoveder (single element)

CN2R-10: 2,0 MHz – 10 mm krystal – 7,2 mm nærfelt – LEMO 00 stik (side)
CN2R-24: 2,0 MHz – 24 mm krystal – 45 mm nærfelt – LEMO 00 stik (side)

CN4R-10: 4,0 MHz – 10 mm krystal – 15,6 mm nærfelt – LEMO 00 stik (side)
CN4R-24: 4,0 MHz – 24 mm krystal – 91 mm nærfelt – LEMO 00 stik (side)

CN5R-5: 5,0 MHz – 5 mm krystal – 127 mm nærfelt – Microdot stik (side)

CN10R-5: 10 MHz – 5 mm krystal – 254 mm nærfelt – Microdot stik (side)

Alle nærfelt længder er for sort stål.

Sende-modtage hoveder (dual element)

DL2R-7X18: 2,0 MHz – 7X18 mm krystal – 15 mm fokus – LEMO 00 (2) stik (side)
DL2R-7X18-0: 2,0 MHz – 7X18 mm krystal – 30 mm fokus – LEMO 00 (2) stik (side) – 0-grader tagvinkel

DL4R-3.5X10: 4,0 MHz – 3,5X10 mm krystal – 10 mm fokus – LEMO 00 (2) stik (side)
DL4R-6X20: 4,0 MHz – 6X20 mm krystal – 12 mm fokus – LEMO 00 (2) stik (side)
DL4R-6X20-0: 4,0 MHz – 6X20 mm krystal – 25 mm fokus – LEMO 00 (2) stik (side) – 0-grader tagvinkel

Alle fokus længder er for sort stål.

Vinkelhoveder (angle beam)

AM2R-14X14-45: 2 MHz – 14X14 mm krystal – 45 grader – 39 mm nærfelt – LEMO 00 stik (side)
AM2R-14X14-60: 2 MHz – 14X14 mm krystal – 60 grader – 39 mm nærfelt – LEMO 00 stik (side)
AM2R-14X14-70: 2 MHz – 14X14 mm krystal – 60 grader – 39 mm nærfelt – LEMO 00 stik (side)

AM4R-8X9-38: 4,0 MHz – 8X9 mm krystal – 38 grader – 30 mm nærfelt – LEMO 00 stik (side)
AM4R-8X9-45: 4,0 MHz – 8X9 mm krystal – 45 grader – 30 mm nærfelt – LEMO 00 stik (side)
AM4R-8X9-60: 4,0 MHz – 8X9 mm krystal – 60 grader – 30 mm nærfelt – LEMO 00 stik (side)
AM4R-8X9-70: 4,0 MHz – 8X9 mm krystal – 70 grader – 30 mm nærfelt – LEMO 00 stik (side)

Alle nærfelt længder og brudte vinkler er for sort stål.

Sende-modtage hoveder (dual element) til tykkelsesmålere

D797: 2,0 MHz – 22,9 mm tip – fast kabel – sidevendt – min. 3,8 mm i stål – min. radius 12,7 mm – -20 C til 400 C temperatur
D790: 5,0 MHz – 11,0 mm tip – fast kabel – ligevendt – min. 1,0 mm i stål – min. radius 20,0 mm – -20 C til 500 C temperatur
D799: 5,0 MHz – 11,0 mm tip – fast kabel – sidevendt – min. 1,0 mm i stål – min. radius 20,00 mm – -20 C til 150 C temperatur
D798: 7,5 MHz – 7,2 mm tip – fast kabel – sidevendt – min. 0,7 mm i stål – min. radius 12,7 mm – -20 C til 150 C temperatur
D7913: 10,0 MHz – 7,5 mm tip – fast kabel – sidevendt – min. 0,5 mm i stål – min. radius 12,7 mm – 0 C til 50 C temperatur

Thru-Coat Transducere
D7906-SM: 5 MHz – 11,0 mm tip – udskifteligt kabel – ligevendt – min. 1,0 mm i stål – min. radius 20,0 mm – 0 C til 50 C temperatur
D7908: 7,5 MHz – 7,5 MHz – 7,2 mm tip – fast kabel – ligevendt – min. 0,7 mm i stål – min. radius 12,7 mm – 0 C til 50 C temperatur

Brochure

Download

Beskrivelse og specifikationer for Olympus lydhoveder.
