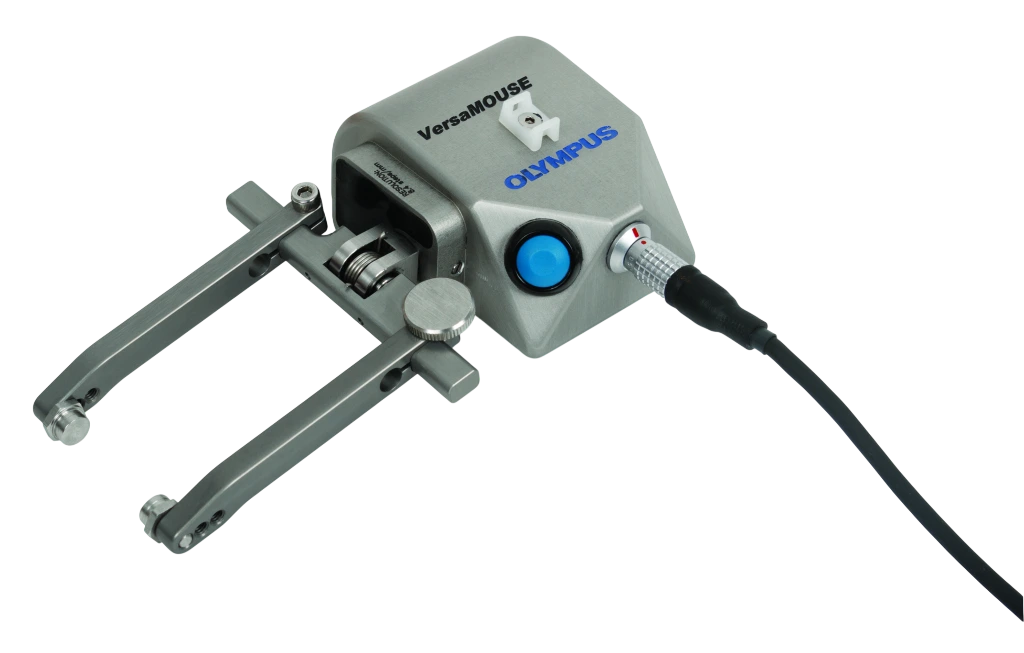

Versamouse
Scanner til ultralydsinspektion
VersaMOUSE er en kompakt, manuel ultralydsscanner udviklet til lineær, encoderbaseret scanning ved phased array (PAUT) og konventionel ultralyd (UT). Scanneren anvendes, når der er behov for ensartet probeplacering og præcis positionsregistrering ved dokumentationskrævende inspektioner.
Den egner sig særligt til svejseinspektioner og generelle lineære scanninger, hvor stabil mekanisk føring bidrager til reproducerbare målinger og struktureret dataopsamling.
- Scanningstype: Manuel one-line scanning
- Geometri: Flader og svejsninger (plader, konstruktioner, rør med lige adgang)
- Dokumentation: Integreret encoder til positionsregistrering
- Kompatibilitet: PAUT- og UT-instrumenter med encoderinput
- Adgangsforhold: Velegnet hvor der er direkte adgang til overfladen
Produktbeskrivelse
VersaMOUSE er konstrueret som en manuel en-aksers scanner, hvor proben monteres i en holder og føres lineært hen over inspektionsområdet. Den indbyggede encoder registrerer bevægelsen og overfører positionsdata til ultralydsinstrumentet.
Ved manuel ultralydsinspektion uden scanner afhænger datakvaliteten i høj grad af operatørens håndføring. Små variationer i hastighed og retning kan påvirke datagrundlaget. Med VersaMOUSE sikres en mere stabil og ensartet bevægelse, hvilket understøtter pålidelige B-scan- og C-scan-registreringer.
Den mekaniske opbygning bidrager til:
- Ensartet kontakt mellem probe og emne
- Kontrolleret lineær bevægelse
- Forbedret sporbarhed i data
Stabilitet i probeplaceringen er afgørende ved både PAUT og konventionel UT, da selv mindre variationer kan påvirke reflektionsmønster og positionsangivelse.
Anvendelser
VersaMOUSE anvendes bredt i brancher, hvor lineær ultralydsinspektion indgår som en naturlig del af kvalitetskontrol og vedligehold. Det gælder blandt andet fremstillingsindustrien, energisektoren samt offshore- og procesindustrien, hvor dokumenterbar kontrol af svejsninger og materialetilstand er en forudsætning for sikker og stabil drift. Også inden for konstruktion og svejseproduktion anvendes scanneren som et mekanisk supplement til ultralydsinstrumentet, når der er behov for ensartet og reproducerbar dataopsamling.
Typiske opgaver omfatter kontrol af stumpsvejsninger, pladesamlinger og andre lineære inspektionsområder, hvor præcis positionsregistrering er nødvendig for at kunne vurdere indikationers placering og udstrækning i materialet.
Udvalgte fordele
VersaMOUSE bidrager til en mere struktureret og reproducerbar ultralydsinspektion ved at kombinere encoderbaseret positionsregistrering med stabil mekanisk probeplacering. Den integrerede encoder sikrer, at data opsamles med tydelig afstandsangivelse, hvilket giver et solidt grundlag for efterfølgende vurdering og dokumentation. Samtidig reducerer den faste føring variationer i håndføring, så målingerne bliver mere ensartede fra scanning til scanning.
Scanneren kan anvendes sammen med både phased array ultralyd (PAUT) og konventionel UT, hvilket gør den fleksibel i forhold til forskellige inspektionsprocedurer og krav. Den enkle mekaniske opbygning gør den desuden velegnet i situationer, hvor der ønskes en let og mobil scanner, som hurtigt kan integreres i den samlede ultralydsopstilling.
Udvalgte nøglespecifikationer
- Manuel en-aksers scanning
- Integreret encoder til positionsregistrering
- Probeholder til phased array- og UT-prober
- Kompatibel med instrumenter med encoderinput
For fulde tekniske specifikationer henvises til producentens brochure længere oppe på siden.
Hvornår er VersaMOUSE den rette løsning?
VersaMOUSE er velegnet i situationer, hvor:
- Der udføres lineær svejseinspektion på plader eller konstruktioner
- Der er behov for encoderbaseret dokumentation
- Opgaven kræver en enkel og fleksibel mekanisk løsning
- Der arbejdes med PAUT, hvor positionsdata indgår i evalueringen
Ved manuel PAUT-inspektion af svejsninger giver scanneren et mere struktureret datagrundlag sammenlignet med frihåndsscanning. Det understøtter vurdering af indikationers længde og placering i materialet.
Hvornår bør andre løsninger overvejes?
Selvom VersaMOUSE er fleksibel, er den ikke optimal i alle situationer.
Andre løsninger bør overvejes, hvis:
- Inspektionen kræver omkredsscanning på rør, hvor kædebaserede systemer er mere egnede
- Der er behov for to-aksers scanning (raster scanning) til korrosionskortlægning
- Opgaven kræver motoriseret fremføring for ensartet hastighed over lange stræk
I sådanne tilfælde kan andre scannertyper fra Evident-programmet være mere hensigtsmæssige. Valget afhænger af geometri, dokumentationskrav og adgangsforhold.
Teknologisk overblik – samspil med PAUT og UT
VersaMOUSE anvendes sammen med ultralydsinstrumenter, der understøtter encoderinput.
Ved phased array ultralyd (PAUT) styres og fokuseres ultralydsstrålen elektronisk via en multielement-probe. Positionsdata fra scanneren kobles med de akustiske målinger, så data kan vises som B-scan eller C-scan med korrekt afstandsangivelse.
Ved konventionel UT kan encoderdata anvendes til lineær registrering af indikationer og dokumentation af dækningsgrad.
Scanneren indgår dermed som en mekanisk komponent i en samlet NDT-opstilling bestående af:
- Ultralydsinstrument
- Probe og eventuel wedge (forsats)
- Scanner med encoder
- Analyse- og dokumentationssoftware
FAQ – VersaMOUSE
Hvad bruges VersaMOUSE typisk til?
Kan den bruges til både PAUT og konventionel UT?
Er den egnet til rørinspektion?
Er det en motoriseret scanner?
