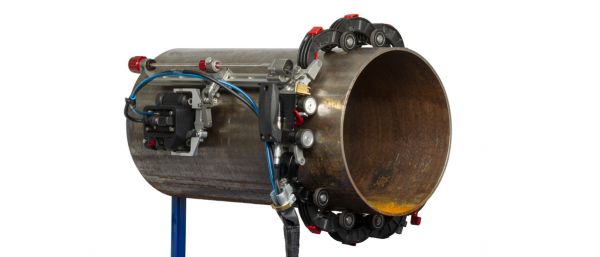

Chainscanner til rørinspektion
Q7500217 - CHAINSCAN2-X38-LIGHT
ChainSCANNER er en manuel, encoder-baseret scanner udviklet til ultralydsinspektion af rør og cylindriske emner. Scanneren anvendes, når der er behov for stabil probeplacering, ensartet scanning og positionsbaseret dokumentation ved eksempelvis svejseinspektion og korrosionskontrol.
- Scanningstype: Manuel, kædebaseret scanning
- Geometri: Rør og cylindriske overflader (omkredsscanning)
- Dokumentation: Encoder til positionsregistrering
- NDT-metoder: Phased Array (PAUT) og TOFD
- Typiske opgaver: Svejseinspektion og korrosionsinspektion
- Kompatibilitet: Ultralydsinstrumenter fra Evident
Produktbeskrivelse

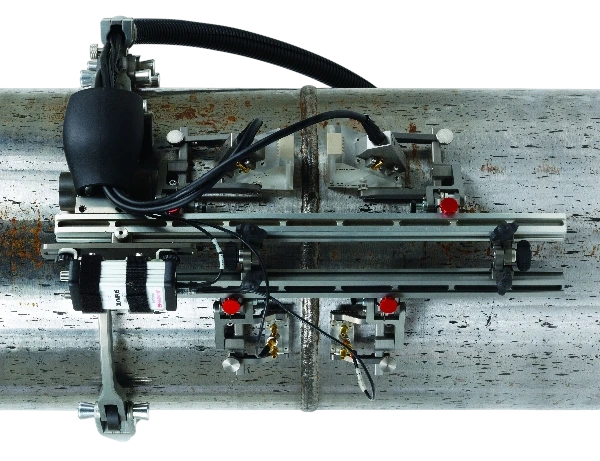

ChainSCANNER er opbygget omkring et fleksibelt kædesystem, der gør det muligt at fastgøre scanneren sikkert omkring røret. Kæden sikrer ensartet kontakt og stabil bevægelse rundt om emnets omkreds, hvilket er afgørende for reproducerbare ultralydsmålinger.
Scanneren er udstyret med encoder, som registrerer scannerens position under bevægelse. Det betyder, at ultralydsdata kan kobles direkte til en kendt placering på røret, hvilket er centralt ved dokumentationskrævende inspektioner.
Probeholdere og yokes kan konfigureres afhængigt af, om opgaven udføres med PA-prober eller TOFD-prober.
Anvendelser
- Omkredsinspektion af rørsvejsninger
- Kontrol af rør i proces- og energianlæg
- Inspektion i forbindelse med fremstilling, montage og vedligehold
Hvornår er ChainSCANNER den rette løsning?
ChainSCANNER er velegnet, når:
- Der skal udføres omkredsinspektion af rør
- Der stilles krav til ensartet scanning og sporbar dokumentation
- Man ønsker en manuel løsning, der stadig understøtter encoder-baseret dataopsamling
- Opgaven omfatter svejseinspektion eller lokal korrosionskontrol
Scanneren anvendes ofte i procesindustri, energi og rørinstallationer, hvor adgangsforholdene gør motoriserede løsninger unødvendige eller uhensigtsmæssige.
Hvornår bør andre løsninger overvejes?
Andre løsninger kan være mere egnede, hvis:
- Der er behov for fuld automatisk scanning over større flader
- Inspektionen omfatter plane overflader frem for rør
- Der kræves høj scanningshastighed og minimal operatørindflydelse
I disse tilfælde kan motoriserede scannere eller alternative manuelle scannertyper være mere relevante. ENDOTEST rådgiver om valg af løsning ud fra opgave og dokumentationskrav.
Teknologisk overblik
ChainSCANNER anvendes sammen med ultralydsteknologier som:
- Phased Array ultralyd (PAUT): giver sektor- og lineære scanninger med detaljeret visualisering
- TOFD (Time of Flight Diffraction): anvendes til præcis højdemåling af svejsedefekter
Encoderdata fra scanneren indgår direkte i instrumentets dataopsamling og sikrer, at målinger kan analyseres og dokumenteres korrekt i efterfølgende software.
FAQ – ChainSCANNER
Hvilke rørdiametre kan ChainSCANNER anvendes på?
Kan ChainSCANNER bruges uden encoder?
Hvilke ultralydsinstrumenter er den kompatibel med?
ChainSCANNER anvendes typisk sammen med Evident-instrumenter, der understøtter encoderinput.
Er prober inkluderet?
