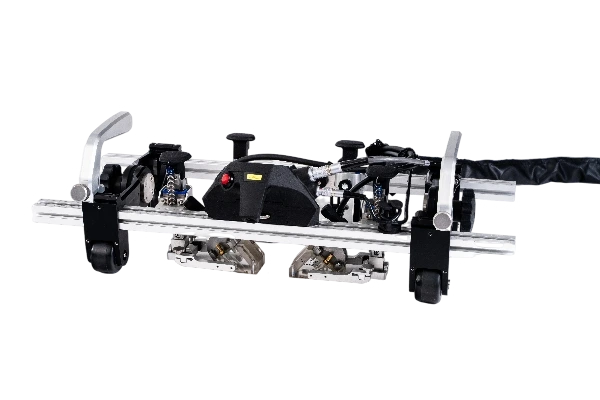

HSMT Flex – Scanner til svejsninger
HSMT Flex er en manuel scanner udviklet til ultralydsinspektion af rundsømme (girth welds) på rør. Scanneren er designet til situationer, hvor der er behov for ensartet probeføring omkring røromkredsen og reproducerbar dataopsamling ved brug af encoder. Løsningen anvendes typisk sammen med phased array (PAUT) og/eller TOFD og indgår som den mekaniske del af en samlet NDT-opsætning med instrument, prober og software.
- Scanningstype: Manuel, omkredsscanning
- Geometri: Rør og rundsømme
- Dokumentation: Encoderbaseret positionsregistrering
- Teknologi: PAUT og TOFD
- Adgangsforhold: Udvendig adgang omkring røret
Produktbeskrivelse
HSMT Flex er opbygget som en fleksibel bæltescanner, der monteres rundt om røret og følger svejsningen hele vejen rundt. Scannerens konstruktion sikrer stabil og gentagelig probeplacering under scanningen, hvilket er afgørende for pålidelige ultralydsmålinger. Probeholdere og justeringsmuligheder gør det muligt at tilpasse opsætningen til forskellige rørdimensioner og svejsegeometrier. Den integrerede encoder registrerer scannerens bevægelse langs svejsen og danner grundlag for positionsbestemt dataopsamling.
Anvendelser
- Inspektion af rundsømme på procesrør
- Rørinstallationer i energi- og procesindustri
- Svejsninger med krav til sporbar og reproducerbar dokumentation
- Kombinerede PAUT- og TOFD-opgaver
Udvalgte fordele
- Stabil probeplacering under hele omkredsscanningen
- Encoderbaseret dataopsamling til dokumentation
- Fleksibel opbygning til forskellige rørdimensioner
- Velegnet til både PAUT og TOFD
- Reducerer variation sammenlignet med frihåndsinspektion
Udvalgte nøglespecifikationer
- Manuel bæltescanner til rundsømme
- Integreret encoder
- Understøtter PAUT- og TOFD-opsætninger
- Justerbare probeholdere
For detaljerede specifikationer henvises til produktbrochuren.
Hvornår er HSMT Flex den rette løsning?
HSMT Flex er velegnet, når:
- Rundsømme på rør skal inspiceres med krav til dokumentation
- Der ønskes ensartet probeføring omkring hele omkredsen
- Man vil kombinere PAUT og/eller TOFD i én mekanisk løsning
- Manuel scanning er tilstrækkelig, men frihåndsinspektion ikke giver den ønskede reproducerbarhed
Scanneren anvendes ofte ved inspektion af procesrør, energianlæg og rørinstallationer, hvor adgangsforholdene tillader montering rundt om røret.
Hvornår bør andre løsninger overvejes?
Andre scannertyper kan være mere relevante, hvis:
- Røret har meget begrænset adgang omkring omkredsen
- Der er behov for motoriseret scanning og højere scanningshastighed
- Rørdiameteren er meget lille eller meget stor uden for scannerens arbejdsområde
- Opgaven kræver aksial scanning eller flade emner frem for rundsømme
I disse tilfælde kan alternative manuelle eller motoriserede scannere være bedre egnet.
Teknologisk overblik
HSMT Flex anvendes sammen med ultralydsinstrumenter til phased array (PAUT) og Time-of-Flight Diffraction (TOFD).
Encoderdata fra scanneren anvendes af instrument og software til at knytte ultralydsdata til en præcis position langs svejsen, hvilket understøtter struktureret analyse og dokumentation.
FAQ – HSMT Flex
Hvilken type svejsninger er HSMT Flex udviklet til
Scanneren er udviklet til rundsømme på rør, hvor der er behov for ensartet scanning omkring hele omkredsen.
Kan HSMT Flex bruges til både PAUT og TOFD?
Ja, scanneren anvendes typisk sammen med både phased array og TOFD afhængigt af opgaven.
Er HSMT Flex en motoriseret scanner?
Nej, HSMT Flex er en manuel scanner med encoder til positionsregistrering.
Hvordan indgår HSMT Flex i en komplet løsning?
Scanneren anvendes sammen med ultralydsinstrument, passende prober og analysesoftware. ENDOTEST rådgiver om den samlede opsætning.
Brug for rådgivning eller demo af HSMT Flex?
Kontakt ENDOTEST for sparring om valg af scanner og opsætning til jeres svejseinspektion.
