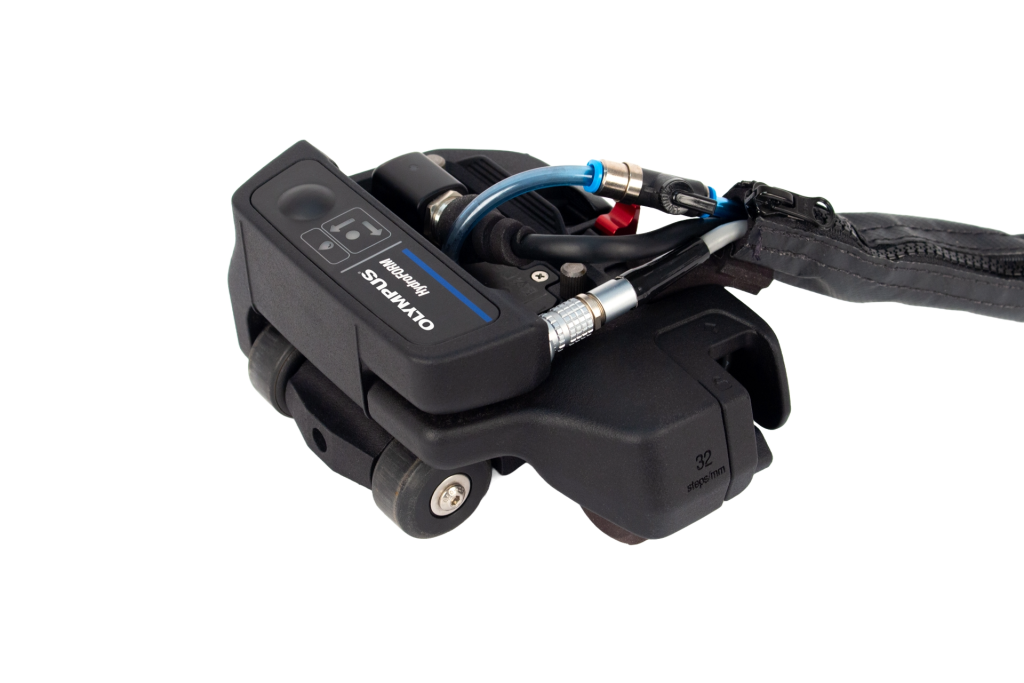

HydroFORM2
Scanner til korrosionskortlægning
- Scanningstype: Manuel, én-akset
- Geometri: Plane flader og let krumme overflader
- Formål: Korrosionskortlægning og tykkelsesmåling
- Dokumentation: Encoderbaseret positionsdata (C-scan)
- Kompatibilitet: Ultralyds- og phased array-instrumenter fra Evident
- Typisk anvendelse: Tanke, beholdere, stålplader, procesudstyr
Produktbeskrivelse
ChainSCANNER er opbygget omkring et fleksibelt kædesystem, der gør det muligt at fastgøre scanneren sikkert omkring røret. Kæden sikrer ensartet kontakt og stabil bevægelse rundt om emnets omkreds, hvilket er afgørende for reproducerbare ultralydsmålinger.
Scanneren er udstyret med encoder, som registrerer scannerens position under bevægelse. Det betyder, at ultralydsdata kan kobles direkte til en kendt placering på røret, hvilket er centralt ved dokumentationskrævende inspektioner.
Probeholdere og yokes kan konfigureres afhængigt af, om opgaven udføres med PA-prober eller TOFD-prober.
Anvendelser
- Korrosionsinspektion af tanke og beholdere
- Tilstandsvurdering af procesudstyr
- Inspektion af stålplader og konstruktioner
- Opfølgning på kendte korrosionsområder
Udvalgte fordele
- Ensartede målinger: Mekanisk stabilitet reducerer variation mellem målelinjer
- Dokumenterbar inspektion: Encoderdata muliggør C-scan og sporbarhed
- Manuel fleksibilitet: Velegnet til opgaver, hvor fuld automatisering ikke er nødvendig
- Skalerbar løsning: Kan indgå i både simple og mere strukturerede inspektionsopsætninger
Udvalgte nøglespecifikationer
- Manuel én-akset scanner
- Vandkoblet probeopsætning
- Encoder til positionsregistrering
- Understøtter C-scan-dataopsamling
For detaljerede specifikationer henvises til produktbrochuren.
Mekanisk funktion og opbygning

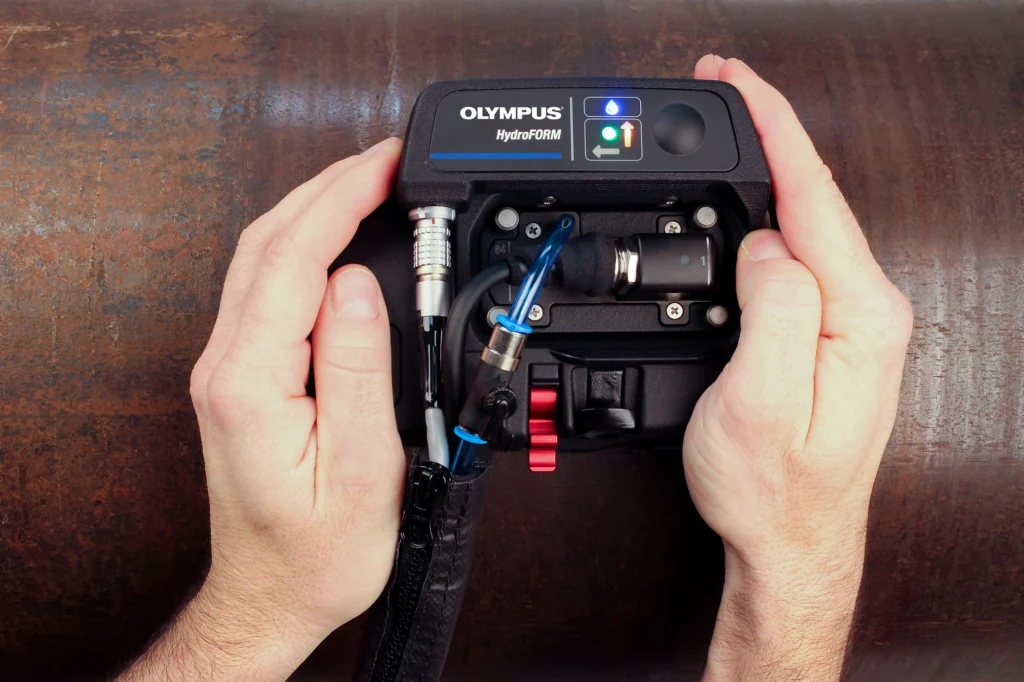

Scanneren føres manuelt hen over overfladen og er konstrueret med fokus på:
- Stabil probeplacering, så målingerne ikke påvirkes af operatørens tryk
- Kontinuerlig kobling via vand, velegnet til større flader
- Integreret encoder, der registrerer bevægelse og position under scanningen
Denne kombination gør HydroFORM2 velegnet til opgaver, hvor der kræves systematik, men hvor fuld motoriseret scanning ikke er nødvendig.
Hvornår er HydroFORM2 den rette løsning?
HydroFORM2 er et godt valg, når:
- Der skal udføres korrosionskortlægning over større flader
- Ensartede tykkelsesmålinger skal dokumenteres som C-scan
- Opgaven udføres manuelt, men med krav til positionsregistrering
- Adgangsforholdene tillader jævn bevægelse hen over overfladen
Typiske opgaver omfatter inspektion af tanke, beholdere, rørsektioner og pladekonstruktioner i proces- og energianlæg.
Hvornår bør andre løsninger overvejes?
Andre løsninger kan være mere relevante, hvis:
- Geometrien er stærkt krum eller kompleks
- Der er behov for to-akset eller fuldt motoriseret scanning
- Adgangen er begrænset, så manuel føring ikke er mulig
- Opgaven primært kræver punktvise tykkelsesmålinger frem for kortlægning
I disse tilfælde kan alternative manuelle eller motoriserede scannere være mere hensigtsmæssige.
Teknologisk overblik
HydroFORM2 anvendes sammen med ultralyd (UT) eller phased array ultralyd (PAUT) til måling af materialetykkelse og korrosionsudbredelse.
Encoderen registrerer scannerens bevægelse, så måledata kan samles i et positionsbestemt datasæt. Det gør det muligt at generere C-scan-visualiseringer, der giver et samlet overblik over vægttab og variationer i materialetykkelse.
FAQ – HydroFORM
Hvad bruges HydroFORM2 primært til?
Er HydroFORM2 en motoriseret scanner?
Kan HydroFORM2 bruges sammen med phased array?
Er scanneren et komplet system?
