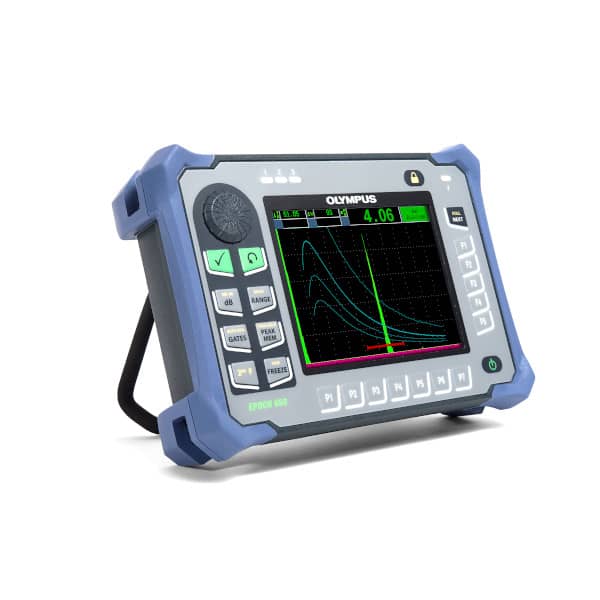

EPOCH 650

EPOCH 650 er et komplet ultralydsinstrument, som bruges af NDT inspektionsfirmaer og produktionsvirksomheder til alle de kendte applikationer såsom, svejseundersøgelse, støbegods, kompositter osv.

Den har et væld af standard funktioner, der gør brugen af instrumentet let og effektiv. Standard funktioner er bl.a. to gates for ekko-til-ekko måling, DAC og AVG til udmåling af fejlstørrelser og datalogger til at gemme punktmålinger eller kalibreringer.
Den store skærm viser krystalklare signaler og der er batteritid nok til over 15 timers inspektion.

Ved interesse og et ønske om mere information, kontakt os her eller brug formularen nederst på siden. Mulighed for demonstration.

Beskrivelse

Den digitale EPOCH 650 ultralyd fejlsøger kombinerer Olympus‘ brancheførende traditionelle fejldetekteringsfunktioner med effektiviteten af et meget bærbart og intuitivt instrument. Blandingen af effektive menuer og direkte genvejstaster giver dig mulighed for at drage fordel af en fejlfindingsplatforme af højeste kvalitet med enestående brugervenlighed.

Epoch 650 – Designet til alle inspektionsmiljøer

Designet til brug i næsten ethvert inspektionsmiljø, lige fra test af bænke i et laboratorium til ekstreme udendørs og farlige forhold. Designet til IP -klassificering i enten ved valg med drejeknap (IP66) eller navigationsplade (IP67). Ligeledes er den testet efter meget høje miljø- og pålidelighedsstandarder, der gør det muligt for brugere i ethvert inspektionsmiljø, at føle sig sikker på både instrumentets ydeevne og holdbarhed.

Epoch 650 i brug med overskrift

EPOCH 650 er designet med fokus på at levere et meget højt niveau af fejldetektering med en simpel tilgang og forståelse. Den er designet til at være ergonomisk, intuitiv og praktisk for både erfarne og nybegyndere.

I højre side af instrumentet findes funktionsknapperne, der giver adgang til de forskellige undermenuer. Under displayet ligger parameterknapperne, som giver adgang til indstilling af forskellige værdier.

Der findes 5 menu-skærme på EPOCH 650:
1. Basic – hvor lydhovedet indstilles og kalibreres
2. Gate – hvor der kan stilles på start, bredde og højde af gate 1 og 2.
3. Setup – for de generelle indstillinger
4. Sizing – for indstilling af bl.a. DAC og AVG.
5. File – hvor programmer og kalibreringer kan gemmes i CAL filer.

Epoch 650 brugerflade
EPOCH 650 DGS/AVG feature - Standard skærm tilstand

Vi har lavet en let forståelig trin-for-trin vejledning på dansk til indstilling af lydhoveder, og hvordan man gemmer dem.

Kontakt os for at få nyeste version af vejledningen.

Epoch 650 brugerflade ved fuldskærm
EPOCH 650 DGS/AVG feature - Fuldskærms visning

Intuitiv brugergrænseflade

Brugergrænsefladen er baseret på branchens førende EPOCH 600 fejldetektor. EPOCH 650 kombinerer derfor en enkel menu struktur til instrumentindstillinger, kalibrering og softwarefunktionsjustering.

EPOCH 650 har en fuld VGA (640 x 480 pixel) opløsning skærm. Det vandrette design af EPOCH 650 optimerer A-scanningsstørrelsen og læsbarheden. Hvilket understøttes af muligheden for fuldskærm visning. VGA-skærmen er bygget med transflektiv teknologi og giver fremragende klarhed i indendørs med dårlige lysforhold, grundet dens kraftfulde baggrundsbelysning. I direkte sollys bruger den det omgivende lys som en pseudo-baggrundsbelysning.

Datastyring

Instrumentet tilbyder flere metoder til lagring, arkivering og rapportering af inspektioner og kalibreret data. Instrumentet har plads til op mod 100.000 målinger i dens indbyggede hukommelse. Den er også fuldt kompatibelt med GageView Pro, hvilket giver hurtige filopsætningsfunktioner, fleksibel datastyring, logning og rapportering af inspektionsdata.

udklip fra GageView Pro på en comoputer
Udklip fra GageView Pro på en comoputer
Fordele Ulemper
Genvejsknapper, tydelig skærm, lang batteritid Ikke en-hånds betjening, Højere vægt sammenlignet med EPOCH 6LT

Fås i to varianter

For at imødekomme forskellige brugers behov og præferencer tilbydes EPOCH 650 i to hardwarekonfigurationer:

Justering via hjul

Justeringsknappen på EPOCH 650 bruges sammen med CHECK- og ESC -tasterne til at justere parameterværdier i enten grove eller fine trin. Du har mulighed for at låse knappen for at forhindre utilsigtede parameterværdier under en inspektion. Denne konfiguration giver en smidig værdisving for de kunder, der foretrækker at justere parametre ved hjælp af et hjul. konfigurationen er designet til at opfylde kravene i IP66.

Epoch 650 adjustment knob
Epoch 650 Navigation pad

Navigations-knapper

EPOCH 650 navigationspladen er et kendetegn ved EPOCH’s fejldetektorer. Pilene op og ned på navigationspladen bruges til den grov parameterjustering, og venstre og højre pil til finjustering. Navigationspladen indeholder også yderligere de mest anvendte parametre som gain, gem og CHECK- og ESC -tasterne. Navigationspladens konfiguration er designet til at opfylde kravene i IP67.

Specifikationer:

Dimensioner (B x H x D)

236 mm x 167 mm x 70 mm

Vægt

1.6 kg, inklusiv lithium-ion battery

Sprog

Engelsk, Spansk, Fransk, Tysk, Japansk, Kinesisk, Portugisisk og Russisk

Tilgængelige sprog på knapperne

Engelsk, Internationalt, Japansk og Kinesisk

Lydhoved indgange

BNC eller No. 1 LEMO

Data storage

100,000 IDs onboard, removable 2 GB MicroSD card (standard)

Batteri type

Enkelt lithium-ion opladeligt standard

Batteritid

15 til 16 timer

Krav til strøm

AC Mains: 100 VAC to 120 VAC, 200 VAC to 240 VAC, 50 HZ to 60 Hz

Skærm type

Full VGA (640 x 480 pixels) transflective color LCD, 60 Hz opdaterings hastighed

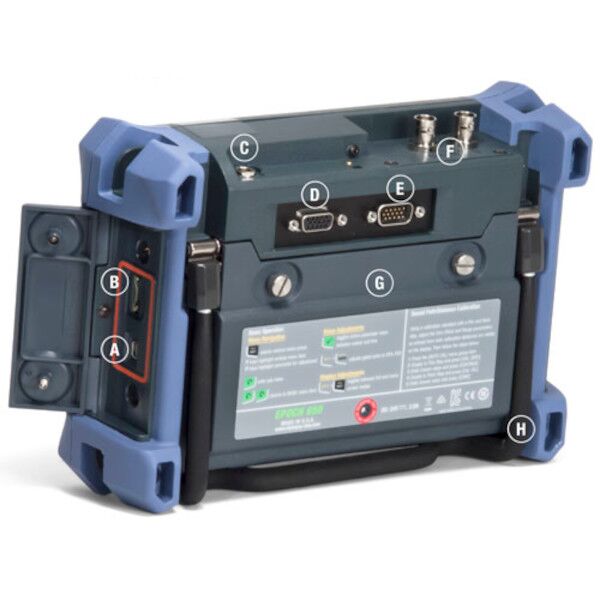

Fysiske funktioner – bagpanel

     A – USB On-The-Go port
     B – MicroSD card
     C – DC strøm-indgang
     D – VGA port
     E – Digital I/O port
     F – Indgange til lydhoveder (2)
     G – Batteri låge
     H – Udtrækkelig stand

Epoch 650 bagside

Yderligere:

I kassen

  • EPOCH 650, batteri
  • oplader
  • Micro SD hukommelseskort
  • Quick start guide
  • Manual på CD
  • Transportkasse

Ekstra tilkøb

  • 4-punkts sele
  • Taske
  • Ekstra batteri

Optioner

  • Corrosion Module
  • Interface Gate
  • Backwall Echo Attenuator

Se udsnit af vores lydhoveder her

Brochure

Download

Beskrivelse og specifikationer.

Manual

Download

Brugermanual til EPOCH 650.
