Konventionelle ultralydsfejldetektorer anvendes til manuel inspektion af materialer og svejsninger, hvor der er behov for at identificere interne fejl eller materialeforandringer. Instrumenterne arbejder typisk med A-scan signaler, hvor refleksioner fra materialet analyseres for at lokalisere og vurdere fejl.
Denne type ultralydsinstrument anvendes bredt i industriel inspektion, blandt andet til kontrol af svejsninger, støbegods og smedede komponenter. ENDOTEST A/S er officiel dansk forhandler af EVIDENT (tidligere Olympus) og rådgiver om instrument, lydhoveder og opsætning – i hele Danmark.
Kort fortalt
En ultralydsfejldetektor er et instrument, der anvendes til at identificere interne fejl i materialer ved hjælp af højfrekvente lydbølger. Konventionelle ultralydsfejldetektorer omtales også ofte som ultrasonic flaw detectors og anvendes bredt inden for industriel NDT-inspektion.
Under inspektionen sendes en lydpuls ind i materialet via en transducer (lydhoved). Når lydbølgen rammer en grænseflade – eksempelvis en revne eller bagsiden af materialet – reflekteres en del af signalet tilbage til transduceren.
Ved at analysere signalets styrke og den tid, det tager for refleksionen at vende tilbage, kan inspektøren bestemme, hvor i materialet refleksionen opstår.
Metoden gør det muligt at inspicere materialer og komponenter uden at skære eller demontere dem, hvilket er en væsentlig fordel i mange industrielle inspektionsopgaver. ENDOTEST forhandler EVIDENT’s ultralydsfejldetektorer EPOCH 700, EPOCH 650 og EPOCH 6LT samt OmniScan SX UT – med lydhoveder, scannere og tilbehør.
Udstyr
Herunder finder du konventionelle ultralydsfejldetektorer til manuel inspektion af materialer og svejsninger. Instrumenterne anvendes til en bred vifte af inspektionsopgaver, hvor refleksioner fra materialet analyseres i realtid for at lokalisere interne fejl.
De enkelte instrumenter adskiller sig blandt andet i forhold til ergonomi, anvendelsesområde og muligheder for opsætning. Nogle modeller er udviklet til generel ultralydsinspektion, mens andre er designet til inspektion på svært tilgængelige konstruktioner eller arbejde i højden.
ENDOTEST rådgiver gerne om valg af ultralydsinstrument, prober og opsætning i forhold til jeres konkrete inspektionsopgave.
Nyhed · den nyeste EPOCH
Ultralydsfejldetektor til manuel inspektion af svejsninger, støbegods og andre materialer. 24-bit A-scan, 7″ touchskærm kombineret med drejeknap og fysiske knapper – og rapporter direkte fra instrumentet.
Vælg denne, hvis I vil have den nyeste EPOCH med højt dynamikområde, ray trace til svejseopsætning, 64 GB lager og trådløs deling af data.
Den alsidige arbejdshest
Komplet ultralydsinstrument til alle de kendte applikationer som svejseundersøgelse, støbegods og kompositter. To gates, DAC og AVG til udmåling af fejlstørrelser og datalogger til punktmålinger og kalibreringer.
Vælg denne, hvis I vil have et velafprøvet instrument med lang batteritid til fulde arbejdsdage – med drejeknap eller navigationsplade.

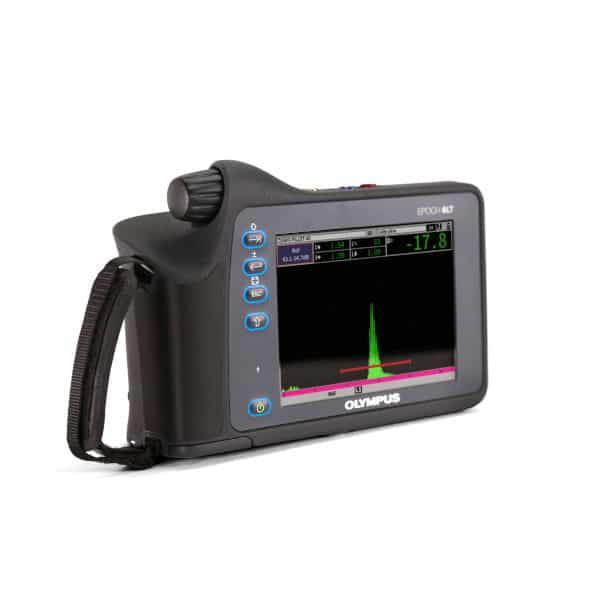

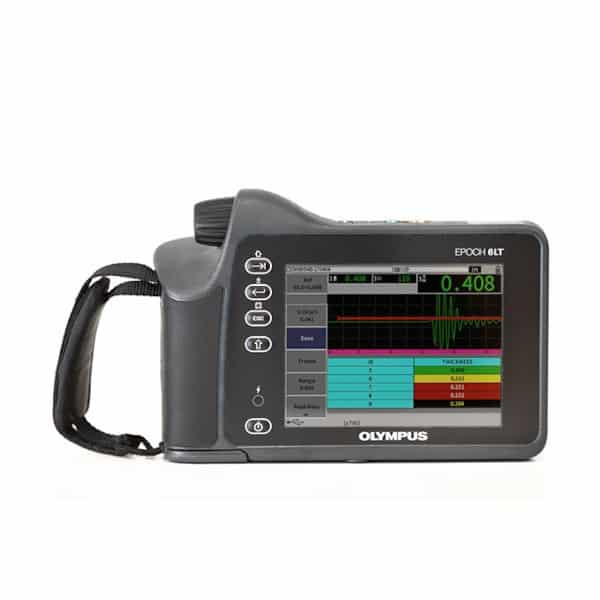

Til rope access og arbejde i højden
Kompakt ultralydsfejldetektor udviklet til inspektion på svært tilgængelige konstruktioner. Den betjenes med én hånd og kan spændes fast på benet, så begge hænder er fri til lydhoved og sikkerhed.
Vælg denne, hvis I inspicerer i reb, på vindmøller, broer eller offshore – hvor instrumentet ikke kan stilles fra sig.
Konventionel UT og TOFD
Ultralydsinstrument til både konventionel ultralyd og phased array inspektion af svejsninger og komponenter. SX UT understøtter pulse-echo, pitch-catch og TOFD – SX PA har også Phased Array (16:64PR).
Vælg denne, hvis I vil kunne gemme scanninger med encoder, bruge TOFD – eller have muligheden for at gå videre til Phased Array.
Scannere til stabil probeplacering og positionsregistrering ved ultralydsinspektion af større områder eller svejsninger.
Normalprober, vinkelprober, sende-modtage- og TOFD-prober i mange frekvenser og størrelser. Det rigtige lydhoved er lige så vigtigt som instrumentet – vi hjælper med valget.
Ikke sikker på, hvilken model I skal vælge? Fortæl os om emnet, fejltyperne og proceduren, så anbefaler vi instrument og lydhoveder – og viser det gerne på jeres egne emner.
Sammenlign modeller
Alle tre EPOCH-modeller har puls op til 400 V, to uafhængige gates samt DAC/TCG, DGS/AVG og AWS D1.1/D1.5 som standard. Forskellen ligger i betjening, vægt, batteritid og dokumentation.
| EPOCH 700 | EPOCH 650 | EPOCH 6LT | |
|---|---|---|---|
| Typisk opgave | Svejsninger, støbegods og komponenter – med rapport på instrumentet | Alle klassiske fejlsøgningsopgaver i værksted og på stedet | Rope access, vindmøller, broer og offshore |
| Betjening | 7″ touchskærm + drejeknap og fysiske knapper | Drejeknap eller navigationsplade | Én hånd – alle knapper med tommelfingeren |
| Skærm | 7″ TFT LCD touch | VGA 640 × 480, transflektiv, 60 Hz | VGA 640 × 480, transflektiv, 5,76″ |
| A-scan og modtager | 24-bit, op til 800 % FSH, 0–110 dB | 0–110 dB, 30 digitale filtersæt | 110 dB dynamisk TCG-område |
| Pulser og PRF | 100–400 V · 10–2.000 Hz | 100–400 V · 10–2.000 Hz | 100–400 V · 10–2.000 Hz |
| Evaluering (standard) | DAC/TCG, DGS/AVG, AWS D1.1/D1.5 | DAC/TCG, DGS/AVG, AWS D1.1/D1.5 | DAC/TCG, DGS/AVG, AWS D1.1/D1.5 |
| Data | 64 GB · .nde · A-scan-optagelse | 100.000 ID’er + 2 GB microSD | 100.000 ID’er + 2 GB microSD |
| Forbindelse | Wi-Fi, Bluetooth, USB-C | USB, VGA-udgang | USB, videoudgang · trådløst LAN (option) |
| Kapsling | IP65 | IP66 / IP67 | IP65 / IP67 |
| Vægt og batteri | 1,8 kg · over 8 timer | 1,6 kg · 15–16 timer | 890 g · 6 timer |
Optioner bl.a. korrosionsmodul og Backwall Echo Attenuator (EPOCH 650 og 6LT) samt Interface Gate og API 5UE (EPOCH 650). Skal I gemme encodede scanninger eller bruge TOFD, så se OmniScan SX.
Sådan virker det
Konventionel ultralyd anvendes typisk til manuel inspektion, hvor inspektøren fører proben hen over materialets overflade og analyserer signalerne i realtid. Metoden anvendes i mange brancher, hvor der stilles krav til kontrol af materialers integritet og strukturelle tilstand.
En af de mest almindelige anvendelser er svejseinspektion, hvor ultralyd anvendes til at identificere fejl som revner, porøsitet eller manglende sammensmeltning. Metoden anvendes også til inspektion af støbegods, smedede komponenter og andre materialer, hvor interne fejl kan have betydning for komponentens styrke og levetid.
A-scannet er en graf, hvor den vandrette akse er lydens løbetid (omregnet til dybde eller lydvej), og den lodrette akse er ekkoets amplitude. Bagvægsekkoet viser emnets tykkelse, og et ekko foran bagvæggen viser en reflektor i materialet. Med gates aflæser instrumentet automatisk dybde, lydvej, projiceret afstand og amplitude for det ekko, der ligger i gaten.
En normalprobe sender lyden vinkelret ind og bruges til tykkelse, dobbeltlag og fejl parallelt med overfladen. En vinkelprobe sender lyden ind under fx 45°, 60° eller 70° og bruges til svejsninger, hvor fejlene ligger på tværs. Instrumentet beregner den projicerede afstand og dybde ud fra vinklen, så indikationen kan placeres præcist i svejsningen.
Med DAC optages ekkoer fra ens referencehuller i forskellige dybder, og instrumentet tegner en kurve, der kompenserer for lydens dæmpning. TCG gør det samme ved at hæve forstærkningen med dybden, så alle referencer står i samme højde på skærmen. En indikation vurderes derefter i procent eller dB i forhold til kurven.
DGS/AVG beregner en ækvivalent reflektorstørrelse ud fra lydhovedets data, ekkohøjde og afstand – uden at I skal have referencehuller i alle dybder. AWS D1.1/D1.5-funktionen giver en direkte indikationsvurdering efter de amerikanske svejsekoder for konstruktionsstål og broer, så de manuelle beregninger falder væk.
Med korrosionsmodulet på EPOCH 650 og 6LT genkender instrumentet automatisk EVIDENT’s dual element-korrosionsprober og bruger automatisk forstærkning, V-path-korrektion og nulstilling for slid. Så kan samme instrument både finde fejl og måle restgodstykkelse. Til rene tykkelsesopgaver findes også dedikerede tykkelsesmålere.
Derfor betaler det sig
Med jeres egen fejldetektor får I svaret på stedet – ved svejsningen, i produktionen eller ude på konstruktionen. I skal ikke skære prøver ud, sende emner væk eller vente på en ekstern rapport, og den næste måling koster kun de minutter, den tager.
ENDOTEST har mange års erfaring med EVIDENT’s (tidligere Olympus) ultralydsudstyr til fejlsøgning og Phased Array. Vi hjælper med valg af instrument og lydhoveder, opsætning, kalibrering og oplæring – og viser gerne udstyret på jeres egne emner.
Anvendelser
Konventionel ultralyd anvendes i en lang række industrielle inspektionsopgaver, hvor det er nødvendigt at kontrollere materialer og komponenter uden at påvirke deres funktion.
Metoden anvendes blandt andet til:
Disse inspektioner bidrager til at identificere fejl eller svagheder i materialet, så nødvendige tiltag kan iværksættes før komponenten tages i drift eller fortsætter i drift.
01
Stumpsømme, kantsømme og rørsvejsninger kontrolleres for revner, porøsitet, bindingsfejl og manglende gennembrænding – med vinkelprober og evaluering efter DAC, AVG eller AWS.
02
Lunker, porøsitet og indeslutninger i tykt og groft gods. Justerbar pulser og digitale filtre tilpasser signalet til materialets struktur og dæmpning.
03
Trykbeholdere, rør og tanke inspiceres for fejl i svejsninger og grundmateriale – og for restgodstykkelse med korrosionsmodulet.
04
Stikprøver eller 100 %-kontrol af emner direkte i produktionen, så fejl findes, før komponenten forlader huset.
05
Svejste samlinger i tårne og stålkonstruktioner samt kompositvinger – også i reb med EPOCH 6LT.
06
Delamineringer og bindingsfejl mellem lag i kompositter og limede samlinger, fx i fly-, vind- og bådindustrien.
Og meget mere – konventionel ultralyd bruges overalt, hvor indre fejl betyder noget
Har I en anden opgave? Fortæl os om den – så viser vi, hvad en fejldetektor kan på netop jeres emner.
Sådan vælger du
Valget af ultralydsfejldetektor afhænger af flere forhold, herunder hvilken type komponent der skal inspiceres, adgangsforholdene under inspektionen og hvilke krav der stilles til dokumentation af måleresultater.
Ved mange inspektionsopgaver anvendes håndholdte ultralydsinstrumenter, hvor inspektøren analyserer signalerne direkte under målingen. Her kan ergonomi, vægt og betjening have stor betydning for arbejdsgangen, især hvis inspektionen foregår på konstruktioner eller i højden.
I andre tilfælde kan det være relevant at anvende instrumenter, der også understøtter flere ultralydsteknikker, eksempelvis hvis inspektionsopgaven senere skal udvides med mere avancerede metoder.
Valg af korrekt probe, vinkel og opsætning er samtidig afgørende for at opnå pålidelige måleresultater. Derfor vurderes instrument og tilbehør ofte samlet i forhold til den konkrete inspektionsopgave.
| Afklar | Spørgsmål | Peger på |
|---|---|---|
| Opgave og fejltyper | Hvilke emner, materialer og godstykkelser – og hvilke fejl skal findes? | Probetype, frekvens og vinkel |
| Procedure og standard | Skal der vurderes efter DAC/TCG, DGS/AVG, AWS eller en kundespecifik procedure? | Alle tre EPOCH har dem som standard |
| Adgang og arbejdsmiljø | Værksted, byggeplads, offshore eller i reb? Handsker, regn og sollys? | EPOCH 6LT til reb · IP-klasse og skærm |
| Dokumentation | Er punktmålinger nok, eller skal A-scans, rapporter og data deles? | EPOCH 700 med .nde, rapport og Wi-Fi |
| Fremtidige metoder | Kan TOFD, encodede scanninger eller Phased Array blive aktuelt? | OmniScan SX eller OmniScan X4 |
Metodevalg
Konventionelle ultralydsfejldetektorer anvendes ofte i situationer, hvor inspektionen udføres manuelt, og hvor der er behov for fleksibel opsætning af prober og inspektionsvinkler. Instrumenterne er velegnede til mange typer inspektionsopgaver og anvendes bredt i både vedligehold, produktion og kvalitetskontrol.
Phased Array ultralyd anvendes typisk i mere komplekse inspektionsopgaver, hvor der er behov for tværsnitsbilleder af materialet eller mere omfattende dokumentation. I nogle tilfælde kan instrumenter som OmniScan SX anvendes til både konventionel ultralyd og phased array, afhængigt af opgaven.
| Konventionel ultralyd (UT) | Phased Array (PAUT) | |
|---|---|---|
| Probe | Ét element (eller sende-modtage-par) med fast vinkel | Mange elementer, der styres elektronisk |
| Visning | A-scan i realtid | Sektorscan, lineær scan, C-scan – og TFM på OmniScan X4 |
| Typisk brug | Manuel fejlsøgning, svejsninger, støbegods, stikprøver og tykkelse | Svejsninger med fuld dækning, korrosionskortlægning og kompositter |
| Dokumentation | Punktmålinger, kalibreringer og A-scans | Hele scanningen gemmes og kan genvurderes |
| Instrumenter | EPOCH 700, EPOCH 650, EPOCH 6LT, OmniScan SX UT | OmniScan SX PA, OmniScan X4 |
Brochurer og datablade
Se specifikationer, softwareoptioner og tilbehør hos producenten (på engelsk). EPOCH 650 og 6LT har også brochure og manual på deres produktsider hos os.
Hos ENDOTEST
ENDOTEST rådgiver om valg af ultralydsinstrumenter, prober og scannere i forhold til jeres konkrete inspektionsopgave. Vi tilbyder også demonstration af udstyr, så løsningen kan vurderes i praksis – online eller hos jer.
Ved levering sørger vi for korrekt opsætning og grundig instruktion, så I får fuldt udbytte af udstyret fra første dag.
Magnus Hilsøe er jeres kontakt om ultralyd og Phased Array:
+45 40 20 30 65 · mh@endotest.dk
Viden
FAQ
En ultralydsfejldetektor er et instrument, der anvendes til at identificere interne fejl i materialer ved hjælp af højfrekvente lydbølger. Den sender en lydpuls ind i emnet via et lydhoved og viser ekkoerne som et A-scan, så inspektøren kan bestemme, hvor i materialet en reflektor ligger, og hvor stor den er.
Konventionel ultralyd anvender typisk én probe og analyserer refleksioner som A-scan signaler. Phased array anvender flere elementer i proben og kan generere tværsnitsbilleder af materialet.
Ultralyd anvendes ofte til inspektion af metaller, herunder svejsninger, støbegods og smedede komponenter. Metoden bruges også på kompositter, plast, keramik og limede samlinger – valget af lydhoved og frekvens tilpasses materialet.
Ultralydstest er en ikke-destruktiv metode, hvor højfrekvente lydbølger sendes ind i et materiale for at finde indre fejl. Udstyret sender en lydpuls gennem en probe, og når pulsen rammer en fejl eller bagvæggen, kastes et ekko tilbage. Ekkoets tid og styrke viser fejlens dybde og størrelse. Metoden bruges til svejsninger, plader, rør og støbte emner og kan finde revner, porøsitet og indeslutninger, som ikke ses på overfladen. Ultralydstest kræver ingen adgang til begge sider af emnet og efterlader materialet uændret.
Ultralyd måler afstanden til grænseflader inde i et materiale ved at registrere, hvor lang tid et ekko er om at vende tilbage. Ud fra lydens hastighed i materialet omregnes tiden til dybde. På den måde bestemmes godstykkelse, dybden til en fejl og fejlens placering. Amplituden af ekkoet fortæller om fejlens størrelse og art. Ultralyd kan derfor både kvantificere restgodstykkelse ved korrosion og lokalisere revner og indeslutninger i svejsninger og materialer med høj præcision.
En ultralydsmåling begynder med, at udstyret kalibreres på et referenceemne med kendt tykkelse eller kendte fejl. Operatøren påfører koblingsmiddel på overfladen, så lyden kan trænge ind, og fører proben hen over emnet. Signalet vises som et A-scan på skærmen, hvor ekkoer fra fejl og bagvæg fremgår. Operatøren tolker ekkoerne, vurderer indikationerne mod acceptkriterier og dokumenterer resultatet. En korrekt kalibrering og et egnet lydhoved er afgørende for et pålideligt resultat.
En normalprobe sender lyden lige ind i materialet og bruges til tykkelsesmåling og til fejl, der ligger parallelt med overfladen. En vinkelprobe sender lyden ind under en vinkel og bruges til svejseinspektion, hvor fejl som bindingsfejl og revner ligger på tværs af lydretningen. Vinkelproben når ind til svejsesømmen fra siden, uden at svejsekappen skal fjernes. Valget afhænger af fejltypens orientering og emnets geometri, og ofte kombineres flere probetyper i samme inspektion. Se typer af lydhoveder.
Det er metoder til at vurdere en indikations størrelse. DAC/TCG sammenligner ekkoet med en kurve optaget på referencereflektorer i forskellige dybder. DGS/AVG beregner en ækvivalent reflektorstørrelse ud fra lydhovedets data. Begge er standard på EPOCH 700, EPOCH 650 og EPOCH 6LT – sammen med AWS D1.1/D1.5 til svejsninger i konstruktionsstål.
Ja. Med en normal- eller dual element-probe og to gates kan fejldetektoren måle godstykkelse og bruge ekko-til-ekko-måling. Korrosionsmodulet på EPOCH 650 og 6LT gør korrosionsmåling med dual element-prober hurtig og automatisk.
Ja. Vi tilbyder uforpligtende demo online eller hos jer – gerne på jeres egne emner. Kontakt Magnus på +45 40 20 30 65 eller mh@endotest.dk, eller brug formularen nedenfor.
