HydroFORM

Olympus’ scanner til corrosion mapping. Læs beskrivelsen nedenfor.

Ved interesse og et ønske om mere information, kontakt os her eller brug formularen nederst på siden.

Kategori:

Beskrivelse

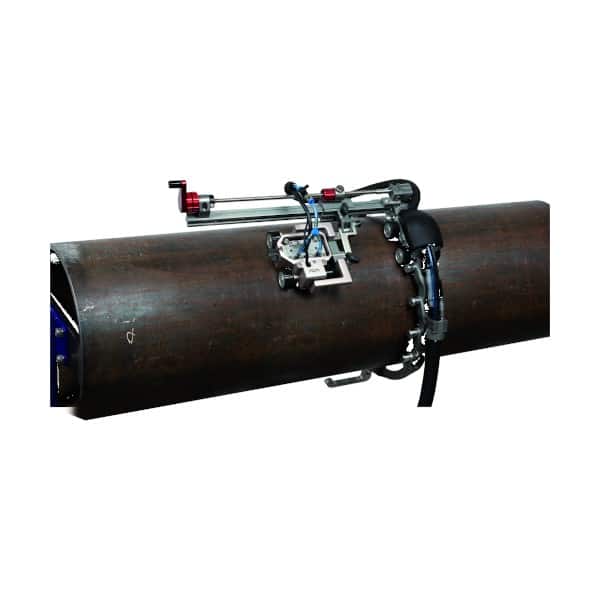

Olympus’ unikke scanner til corrosion mapping bygger på et ganske simpelt princip. En bred immersionsprobe sidder i en holder, der fyldes med vand fra en elektrisk eller manuel pumpe. En skumpakning holder det meste af vandet inde, så der ikke er det store spild. I holderen er indbygget en encoder, til linjescan på op til 64 mm i bredden. Den maksimale længde af scannet afhænger af PA instrumentets kapacitet og tykkelsen på emnet, men det er i de fleste tilfælde muligt at køre meter efter uden stop.

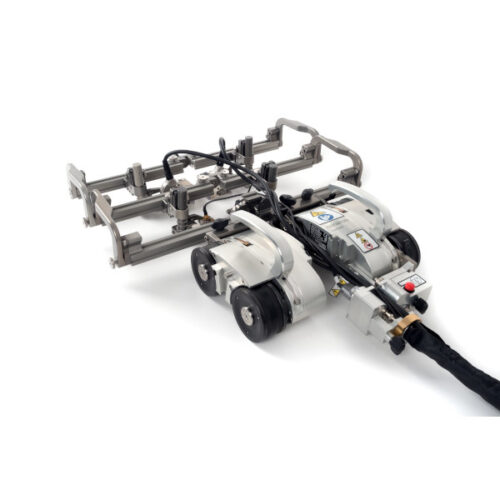

Fås også i en konfiguration til automatiserede XY scannere, såsom SteerROVER, for komplet dækning af store områder på plader og rør

Et HydroFORM kit leveres komplet med probe, holder, vandslanger, ventiler osv. Fungerer glimrende med OmniScan SX og CFU-03 elektrisk pumpe.

Fordele

Scanner hurtigt og med høj opløsning, let opsætning på hvilken som helst OmniScan, proben fås i forskellige frekvenser.

Begrænsninger

Bedst til plader og scanning rundt om rør – ikke langsgående, størrelsen på vandsøjlen begrænser potentiel godstykkelse til omkring XX mm.

I kassen

Probe, holder med encoder, slanger, ventiler, manual, transportkasse.

Specifikationer

HydroFORM
Phased array probe I4
Maximum one-line scan coverage (width) 60 mm
Delay line medium Water
Delay line height 14 mm or 24 mm
Position of interface echo at 0º (in steel) 125 mm (with 24 mm delay ine)
Typical near-surface resolution (1/8 in. FBH) 1.5 mm
Depth resolution 0.1 mm
OD inspection range 4 in. and greater
ID inspection range 10 in. and greater
Contact device with surface Wheels
Footprint 110 mm x 130 mm
Scan direction Circumferential
Scan speed at 1 mm x 1 mm resolution 100 mm/s
Scanner compatibility CHAIN Scanner
