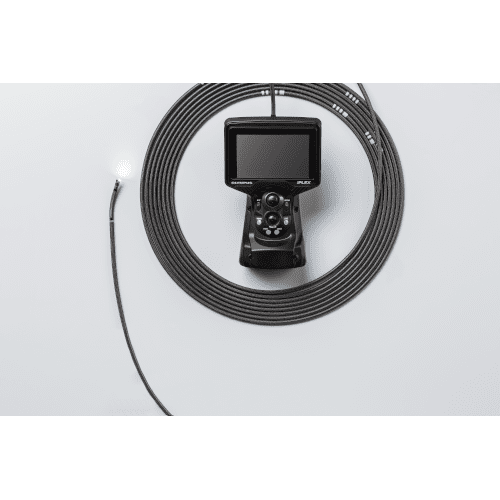

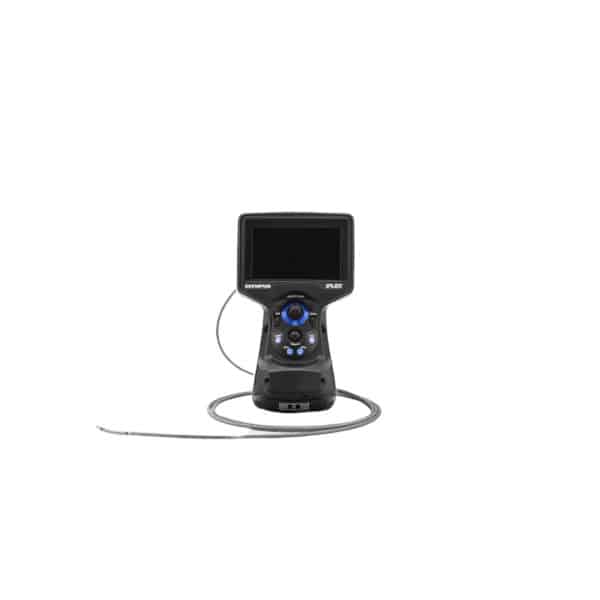

Olympus IPLEX G Lite

Olympus IPLEX G Lite industrielle håndholdte videoskop pakker kraftfulde billedfunktioner ind i en lille, robust krop.
Med dens lave vægt, ergonomiske udformning, stærke lys og fremragende billedkvalitet henvender G Lite sig til en bred vifte af applikationer som inspektion af turbiner, bil-, diesel-, og gasmotorer, vindmøllegear og -vinger samt sikkerhedsformål.

Ved interesse og et ønske om mere information, kontakt os her eller brug formularen nederst på siden. Mulighed for demonstration.

Beskrivelse

Med Iplex G Lite tilbyder Olympus et bærbart og transportvenligt kvalitetsinstrument. Kontrolenheden inkl. skærm holdes i den ene hånd mens den fleksible slange føres ind i emnet med den anden hånd. Dette gør det oplagt til inspektioner af vindmøller og andet der kan være svært tilgængeligt.



Hurtig og responsiv justering

Det elektroniske joystick vinkler kameraet i den fjerne ende op/ned og højre/venstre. Når det ønskede punkt for inspektion er fundet låses slangen og man er klar til at tage billeder eller video, der lagres på SD-kort. Til brug for dokumentation kan dato, tid og fri tekst inkluderes på billederne. For yderligere at sikre dokumentation kan den seneste halve times inspektion gemmes på separat, udskifteligt micro SD-kort.

Få kraftfulde billeder fra et videoskop, der er lille og robust

Ergonomisk designet og vejer kun 1,15 kg, kan IPLEX G Lite -videoskopet transporteres til næsten ethvert arbejdssted og bruges bekvemt.

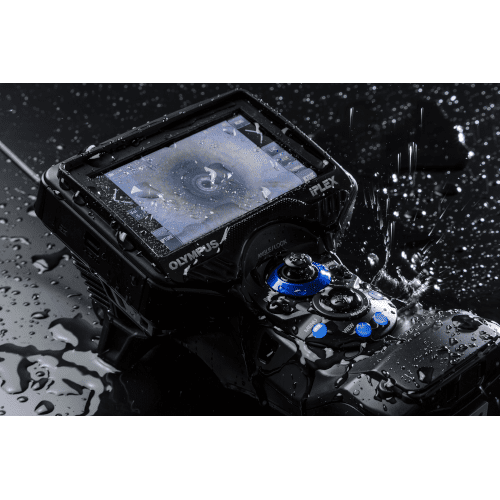

Modstandsdygtig

Lille, men hård! IPLEX G Lite-videoskopet er designet til at opfylde IP65-standarder og er bygget til at bestå U.S. Department of Defense-test (MIL-STD) til beskyttelse mod:

  • Fald fra 1,2 m
  • Vibrationer
  • Blæsevejr, regn og tåge
  • Støv
  • Høj luftfugtighed
  • Elektromagnetiske miljøer
Udskiftelige adaptere til videoendoskop

Udskiftelige optiske adaptere

For at opnå optimal inspektion kan synsretning, synsfelt og fokusområde ændres ved at skifte den optiske adapter, der sidder for enden af indføringsslangen.

IPLEX G Lite Oil draw
Optisk adapter med kapillær-riller

Venstre: standard optik, Højre: Optik med kapillær-riller

Optik med olie dræn

Arbejdes der i områder, hvor olie kan komme i kontakt med den optiske adapter, sikrer kapillær-riller at olien drænes væk. Herved kan inspektionen fortsætte uden at man behøver tage endoskopet ud for at gøre det rent.

Præcis måling på touch-skærmen

Videoskopet kommer standard med en skala måler. Dette giver mulighed for at bruge et reference mål, som du kender på billedet. Herfra kan du skalere andre objekter på billedet, og finde deres præcise mål.

Det er muligt at benytte mere avancerede funktioner, ved tilkøb af en stereo optisk adapter. Dette objektiv gør det muligt at se det tre-dimensionelt og herfra lave koordinator.

På ovenstående video ser du en stereo optisk adapter i brug.

Videoskop fra Olympus opmåling
Videoskopets ergonomi og robusthed suppleres med tankevækkende funktioner, der hjælper med at gøre dine inspektioner hurtige og effektive.

Bedre billeder igennem innovativ udvikling

Forgængeren (IPLEX UltraLite)

Iplex ultraLite - billede fra inspektion

IPLEX G Lite

Iplex G Lite - billede fra inspektion
Klar belysning, selv i store og dybe områder

Dobbelte lysstyrke

Det håndholdte videoskop tilbyder den dobbelte lysstyrke, sammenlignet med forgængeren.

Den udskiftelige LED lyskilde tilbyder stærkt lys, der kan reguleres automatisk og manuelt direkte fra kontrolenheden. Det er let at tilgå menuer og tekst via den trykfølsomme skærm. Er inspektionsstedet meget mørkt, kan lysfølsomheden øges, så det mørke i billedet fremstår tydeligt, uden at det lyse bliver overbelyst.

60 billeder i sekundet (FPS)

IPLEX G Lite er istand til at optage ved høje billedhastigheder. Dette sikre sig den højeste klarhed ved særligt bevægende komponenter.



Venstre: IPLEX UltraLite (forgængeren) Højre: IPLEX G Lite

Videoskop streamed til anden skærm

Stream billederne direkte

Er der brug for at en ekstra observatør skal se med på inspektionen, kan billedet streames via wi-fi adapter og tilhørende iOS app, der også kan lagre billeder og videosekvenser.

Ved behov for et større billede ved delvist stationært brug kan signalet overføres via HDMI til en separat skærm.

Fordele Ulemper
Bærbart og betjening med én hånd Indføringsslangen er en fast del af instrumentet (Ønskes udskiftelig indføringslange kan model Iplex GT/GX være et glimrende alternativ.)
Særdeles holdbart – overholder MIL-STD-810G med hensyn til vibration, fald, vandtæthed, fugt, salttåge, støv og regn.
Mange af de egenskaber, der normalt findes i større enheder.

Vælg den rette indføringsslange til jobbet

Det håndholdte videoskop fås i forskellige varianter, alt afhængigt hvilke inspektioner den skal bruges til. Vælg mellem indføringsslanger, der måler 2 m og 3,5 m lange (4 mm/6 mm) eller 10 m lange (kun 6 mm). Se specifikationer nedenstående for flere forskelle mellem dem, eller kontakt os for mere info. Vi hjælper med at finde det rette instrument til opgaven.

Det er på denne model ikke muligt, at udskifte indføringsslangen. Ønskes dette så bør du se på vores andre modeller. Heriblandt særligt Olympus’ IPLEX GX/GT

Specifikationer:

Model Nr.

IV9420GL

IV9435GL

IV9620GL

IV9635GL

IV96100GL

Indføringsslangen

Slange diameter

Φ4.0 mm

Φ6.0 mm

Slangens længde

2.0 m

3.5 m

2.0 m

3.5 m

10.0 m

Slangens ydre

Høj holdbarhed med en wolfram fletning

Tube fleksibilitet

Ensartet stivhed

Indføringsslangen fleksibilitet er gradvist

stigende mod den distale ende

Temperatur sensor

2-stadiers indikator for advarsel ved høj temperatur

Artikulering afsnit

Arktikulering vinkel
op/ned/højre/venstre

130°

150°

110°

Arktikulering operation

TrueFeel elektronisk artikulation

Vægt (med batteri)

1.15 kg

1.21 kg

1.23 kg

1.34 kg

1.83 kg

Dimensioner (B x D x H)

128 mm × 203 mm × 110 mm

Dimensioner på kuffert

455 mm × 330 mm × 185 mm

Belysning

LED belysning
※Forlæng batteriets levetid ved hjælp af lysstyring i ECO -tilstand

Skærm

4.3¨ WVGA LCD med touch

Strømforsyning

AC strøm

100 V til 240 V, 50/60 Hz (med den medfulgte strømforsyning)

Batteri

7.4 V (Med det medfølgende batteri)
Batteritid: 90minutter

Video udgang standard

HDMI

Type C  HDMI 1.4

Høretelefon (mic ud / lyd ud)

Φ3.5 mm mini plug CTIA

Direkte billede streaming

Forbind den anbefalede USB trådløse LAN adapter til type A USB porten

Tilbehør:

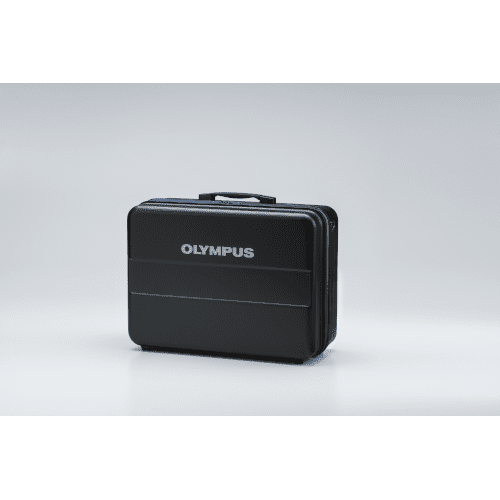

IPLEX G Lite kuffert gennemgang

Ekstra tilkøb

Ekstra optiske adaptere, ekstra batteri, stift indføringsrør med håndtag, UV-lyskilde, IR lyskilde, wi-fi adapter, micro SD kort, kortlæser, nakkestrop, magisk arm, Pelicase for belastende transport.
