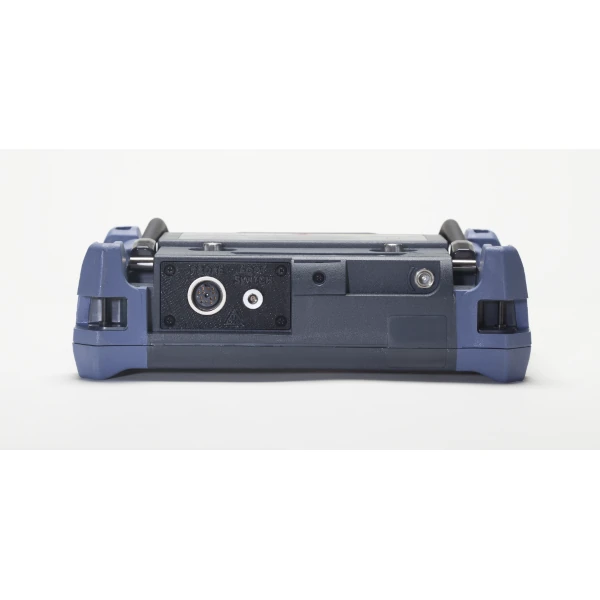

Olympus Magna Mike 8600 tykkelsesmåler
Magna-Mike 8600 er en transportabel tykkelsesmåler, som bruger en simpel magnetisk metode til at foretage pålidelige og repeterede målinger på ikke-jernholdige materialer.
Ved interesse og et ønske om mere information, kontakt os her eller brug formularen nederst på siden. Mulighed for demonstration.
Beskrivelse
Magna Mike er ikke som alle andre tykkelsesmålere, der bruger ultralyd. Magna Mike bruger i stedet en probe med en Hall-effekt sensor og en magnet, som skaber et magnetfelt omkring sensoren. Dette magnetfelt bøjes i større og mindre grad af et stål “target”, som regel en lille stålkugle, og derved ændres spændingen over Hall-effekt sensoren. Instrumentet kan aflæse denne ændring og oversætte den til en afstand mellem probe og stålkugle, dvs tykkelse af emnet.

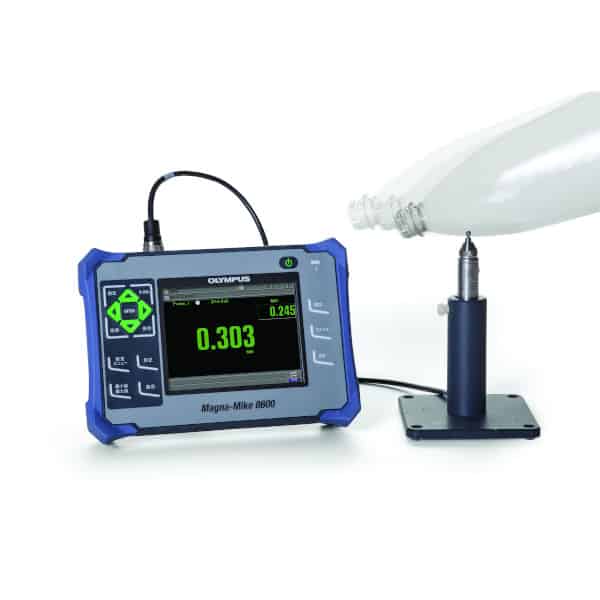

En typisk anvendelse er måling af tykkelsen på plast flasker. Kuglen droppes ned i flasken og fanges udefra af den magnetiske probe. Med proben fastmonteret kan flasken nu bevæges rundt, mens kuglen forbliver over proben. Et kritisk område kan fx være bunden af flasken, som ønskes opmålt.

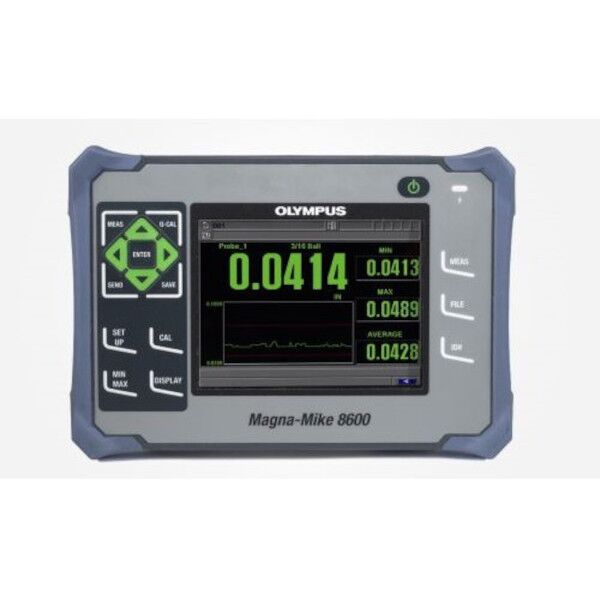

Den aktuelle tykkelse samt tyndeste og tykkeste måling på emnet vil stå på skærmen. Disse værdier kan ved tryk på en knap eller fodkontakt overføres direkte til regneark (Excel) eller en datafil. Måler op til 25,4mm
Foruden plast bruges teknikken også på andre ikke-magnetiske emner såsom alu-dåser, glasbeholdere, polymerer eller kompositter såsom kulfiber.
Der skal ikke bruges nogen gel eller vand som ved ultralyd, og de små stålkugler fås i størrelser helt ned til få mm, så de kan nå ind i meget krumme radier.
Desuden er teknologien ikke så afhængig af emnets homogenitet som måling med ultralyd, og man kan måle betydeligt tyndere emner end med ultralyd.
IP67 godkendt. Ligeledes Vibrations, drop og chok testet til høje standarder, der sikre stabil operation trods svære forhold.
Fordele og begrænsninger
Fordele: præcis, måler i små radier, simpel, måler ned til 0,001 mm tykkelse.
Begrænsninger: kræver tilgang fra begge sider af emnet, måler ikke over 25 mm tykkelse, virker ikke på magnetiske emner.
I kassen: MagnaMike 8600, oplader, Quick start guide, transportkasse.
Ofte tilkøbes: probe, kabel, targets, kalibreringsklodser.
Se også denne brochure fra Olympus her
Yderligere information

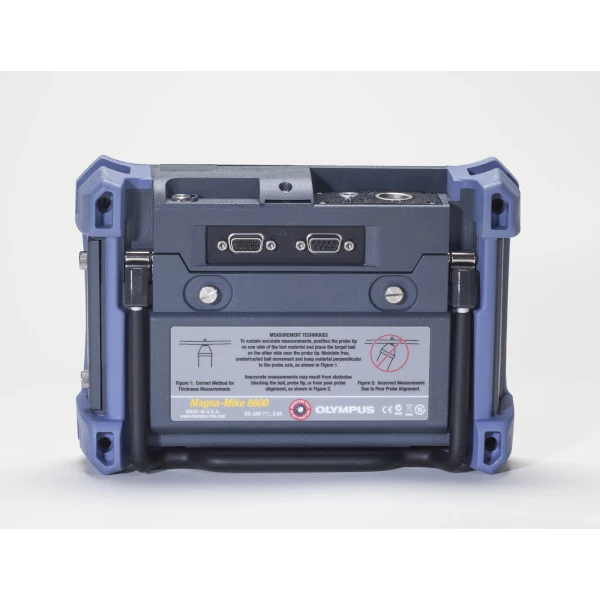

| Dimensioner | 236 x 167 x 70 mm (B x D x H) |
|---|---|
| Vægt | 1,68 kg, inkluder batteriet |
| Data lagring | Onboard og 2GB MicroSD kort |
| Batteritid (valgfri) | 16 timer |
| Skærm type | Full VGA (640 x 480 pixels) transflective color LCD |
| Skærm størrelse | 117 x 89, 146 mm (B x h, Diagonalt) |
| min/maks optagelsestilstand | Optaget med 60 Hz målehastighed |
| Skærm opdaterings rate | 4, 8, 16 og 20 Hz |
| USB | USB 2.0 |
| RS-232 | Ja |
| Video output | VGA standard |
Måleevne
The Magna-Mike offers an expanded list of target options greatly extend its measurement capability.
| Targets | Min Thickness | Max Thickness | Accuracy | |
| Basic Calibration | Multipoint | |||
| 86PR-1 and 86PR-2 | ||||
| 1/16 in. (1.58 mm) ball (80TB1) | 0.0001 in. (0.001 mm) | 0.080 in. (2.03 mm) | 4% | 3% |
| 1/8 in. (3.17 mm) ball (80TB2) | 0.0001 in. (0.001 mm) | 0.240 in. (6.1 mm) | 4% | 2% |
| 3/16 in. (4.76 mm) ball (80TB3) | 0.0001 in. (0.001 mm) | 0.360 in. (9.1 mm) | 3% | 1% |
| 1/4 in. (6.35 mm) ball (80TB4) | 0.0001 in. (0.001 mm) | 0.360 in. (9.1 mm) | 3% | 1% |
| 3/16 in. (4.76 mm) magnetic ball (86TBM3) | 0.160 in. (4.06 mm) | 0.750 in. (19.05 mm) | 3% | 1% |
| 1/4 in. (6.35 mm) magnetic ball (86TBM4) | 0.160 in. (4.06 mm) | 1.00 in. (25.4 mm) | 3% | 1% |
| 0.500 in. (12.7 mm) flat disk (80TD1) | 0.0001 in. (0.001 mm) | 0.360 in. (9.1 mm) | 3% | 2% |
| 0.250 in. (6.35 mm) V-edge disk (80TD2) | 0.0001 in. (0.001 mm) | 0.240 in. (6.0 mm) | 3% | 2% |
| 0.045 in. (1.14 mm) dia. wire (86TW1) | 0.0001 in. (0.001 mm) | 0.500 in. (12.7 mm) | 3% | 2% |
| 0.026 in. (0.66 mm) dia. wire (86TW2) | 0.0001 in. (0.001 mm) | 0.240 in. (6.1 mm) | ||
| New 86PR-3 Low-profile Articulating Probe | ||||
| 1/16 in. (1.58 mm) ball (80TB1) | 0.0001 in. (0.001 mm) | 0.080 in. (2.0 mm) | 4% | 3% |
| 1/8 in. (3.17 mm) ball (80TB2) | 0.0001 in. (0.001 mm) | 0.160 in. (4.1 mm) | 4% | 2% |
| 0.026 in. (0.66 mm) dia. wire (86TW2) | 0.0001 in. (0.001 mm) | 0.160 in. (4.1 mm) | 3% | 2% |
Note: For 86PR-1 and 86PR-2 probes the Measurement Tolerance = [(accuracy x thickness) +0.0001 in. or 0.0003 mm)], for 86PR-3 the Measurement Tolerance = [(accuracy x thickness) + (0.001 in. or 0.0025 mm)]
