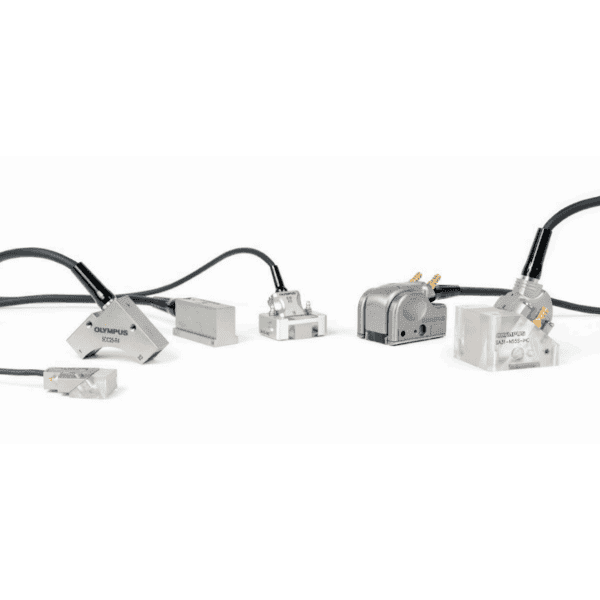

Phased Array Prober
Som ved konventionel ultralyd, er kvaliteten af de data, man opsamler i høj grad afhængig af kvaliteten på lydhoved, transducer eller probe. Olympus er blandt de bedste til at lave konventionelle lydhoveder og verdensledende indenfor phased array prober.
De har et enormt udvalg af kvalitetsprober, der kan bruges til alt fra svejseinspektion i alverdens geometrier til store, lavfrekvente prober til inspektion af glasfiber.

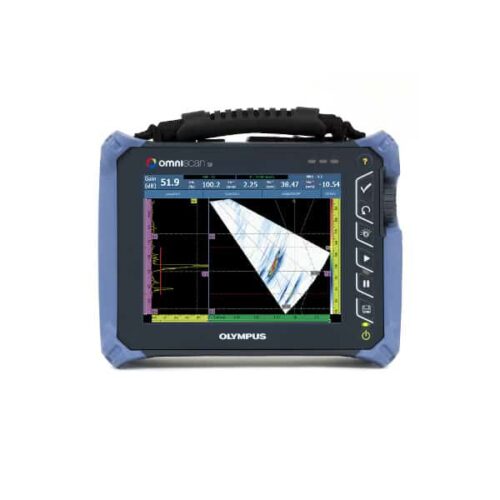

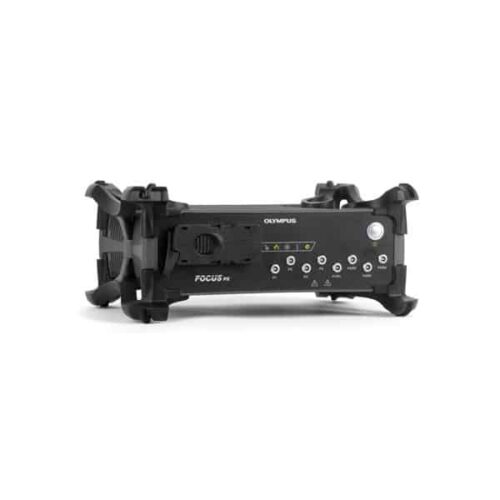

Phased array prober har faste kabler. Der findes forskellige typer af forlængerkabler, Y-splittere og splitter boxe for tilslutning af flere prober til samme instrument. Standard stikket OM passer til OmniScan og Focus PX phased array instrumenter.
A31

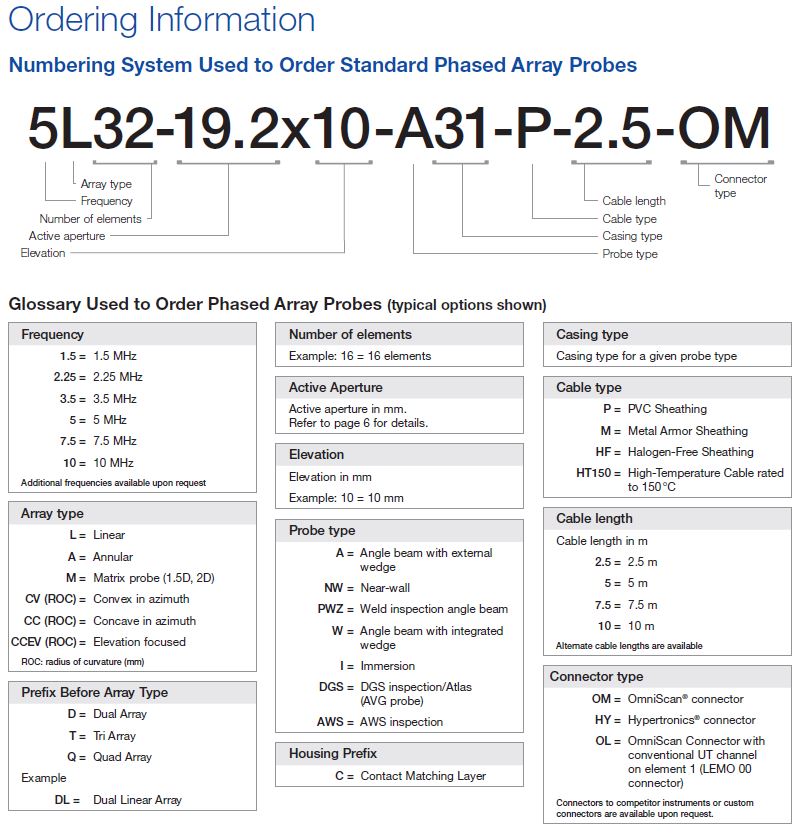

5L32-19.2X10-A31-P-2.5-OM
Probe til svejseinspektion på godstykkelser fra ca. 3 mm til 26 mm. Ved godstykkelser over 20 mm anbefales instrument med 32 pulsere.
Fås også i andre frekvenser og kabellængder samt stik. Standard frekvenser er 5 MHz, 7,5 MHz og 10 MHz.
Specifikationer
5 MHz – Lineært array – 32 elementer – 19,2 mm aperture (0,6 mm pitch x 32 elementer) – 10 mm elevation – A31 casing – plastik kabel – 2,5 m kabellængde – OmniScan stik.
A32
5L64-32×10-A32-P-2.5-OM
Probe til svejseinspektion på godstykkelser fra ca. 3 mm til 26 mm. Ved godstykkelser over 20 mm anbefales instrument med 32 pulsere.
Fås også i andre frekvenser og kabellængder samt stik. Standard frekvens er 5 MHz.
Specifikationer
5 MHz – 64 elementer – 32.0 mm aperture (0,5 mm pitch x 64 elementer) – 10 mm elevation – 2,5 m kabellængde – OmniScan stik.
5L32-32×10-A32-P-2.5-OM
Probe til svejseinspektion på godstykkelser fra ca. 12 mm og op. Ved godstykkelser over 30 mm anbefales instrument med 32 pulsere.
Fås også i andre frekvenser og kabellængder samt stik. Standard frekvenser er 2,25 MHz og 5 MHz.
Specifikationer
5 MHz – 32 elementer – 32.0 mm aperture (1.0 mm pitch x 32 elementer) – 10 mm elevation – 2,5 m kabellængde – OmniScan stik.
A10
5L16-9.6×10-A10-P-2.5-OM
Probe til svejseinspektion på godstykkelser fra ca. 6 mm til 20 mm.
Denne probe har en mindre kontaktflade end andre svejseprober, så den kan komme tæt op ad svejsningen.
Fås også i andre frekvenser og kabellængder samt stik.
Specifikationer
5 MHz – 16 elementer – 9.6 mm aperture (0,60 mm pitch x 16 elementer) – 10 mm elevation – 2,5 m kabellængde – OmniScan stik.
A15
7.5CCEV35-A15-P-2.5-OM
Probe til svejseinspektion på godstykkelser fra ca. 3 mm til 20 mm.
Det er denne A15 probe, der følger med Olympus’ anerkendte COBRA Scanner til små rør. Her er selve elementerne mekanisk fokuserede til de små rørdiametre.
Fås også i andre frekvenser og kabellængder samt stik.
Specifikationer
7.5 MHz – 16 elementer – 8.0 mm aperture (0,5 mm pitch x 16 elementer) – 10 mm elevation – 2,5 m kabellængde – OmniScan stik.
Dual Linear Array
7.5DL32-32X5-REX1-P-2.5-OM-IHC-RW
En phased array sende-modtage probe. Til corrosion mapping på emner uden ru overflade, hvor der ønskes god nær-overflade-opløsning. Da selve proben og den udskiftelige wedge har en akustisk barriere mellem de to arrays giver wedgen ingen repetitionsekkoer. Dette sikrer dels enestående nær-overflade-opløsning på bare 1 mm og inspektion af emner op til 80 mm tykke.
Dækker op til 30 mm i bredden. De udskiftelige wedges og den smarte, justerbare bøjle gør det muligt at scanne rør på ned til 4” (100 mm) OD.
Fås desuden med højtemperatur-wedge og specielt kabel til inspektion på op til 150 C varme emner.
Specifikationer
7.5 MHz – Dual 32 elementer – 32.0 mm aperture (1.0 mm pitch x 32 elementer) – 5.0 mm elevation – 2,5 m kabellængde – OmniScan stik.
5DL16-12X5-A25-P-2.5-OM
Til inspektion af svejsninger i rustfri stål er det nødvendigt med specialdesignede prober, der sender længdebølger i stedet, og som har separate sender og modtager arrays. A25 passer i Olympus’ COBRA scanner til inspektion af rustfri rør i små diametre.
Specifikationer
5.0 MHz – Lineært array – Dual 16 elementer – 12×5 mm aperture (0,75 mm pitch) – 5.0 mm elevation – 2,5 m kabellængde – OmniScan stik.
A5
5L32-19.2X20-A5-P-2.5-OM
Til inspektion af tykke plader og støbegods.
Specifikationer
7.5 MHz – 32 elementer – 19.2 mm aperture (0,6 mm pitch x 32 elementer) – 20 mm elevation – 2,5 m kabellængde – OmniScan stik.
NW1
5L64-64X7-NW1-P-2.5-OM
Til inspektion af komposit. Især anvendelig til flydele i kulfiber.
Den totale ”active aperture” på hele 64 mm gør den også ideel ved TFM 0-graders inspektion.
Specifikationer
5.0 MHz – 64 elementer – 64.0 mm aperture (1.0 mm pitch x 64 elementer) – 7.0 mm elevation – 2,5 m kabellængde – OmniScan stik.
I5
0.5L64-96X22-I5-P-5-OM
Probe til kompositinspektion. Fås med frekvens helt ned til 0,5 MHz, hvilket gør den i stand til at inspicere tykke emner i kul- og glasfiber.
Specifikationer
0.5 MHz – 64 elementer – 96×22 mm aperture (1.6 mm pitch) – 22.0 mm elevation – 2,5 m kabellængde – OmniScan stik.
Phased Array Prober
DownloadKatalog med standard Phased Array prober og wedges fra Olympus.
