RollerForm
Scanner til kompositmateriale
- Scanningstype: Manuel én-akse scanning
- Geometri: Plader, tanke, større rørdiametre og kompositpaneler
- Dokumentation: Integreret encoder til positionsregistrering
- Teknologi: Phased Array ultralyd (PAUT) med vandkoblet wheel probe
- Anvendelser: Korrosionskortlægning, tykkelsesmåling og kompositinspektion
- Adgangsforhold: Velegnet til åbne og relativt plane overflader
Produktbeskrivelse

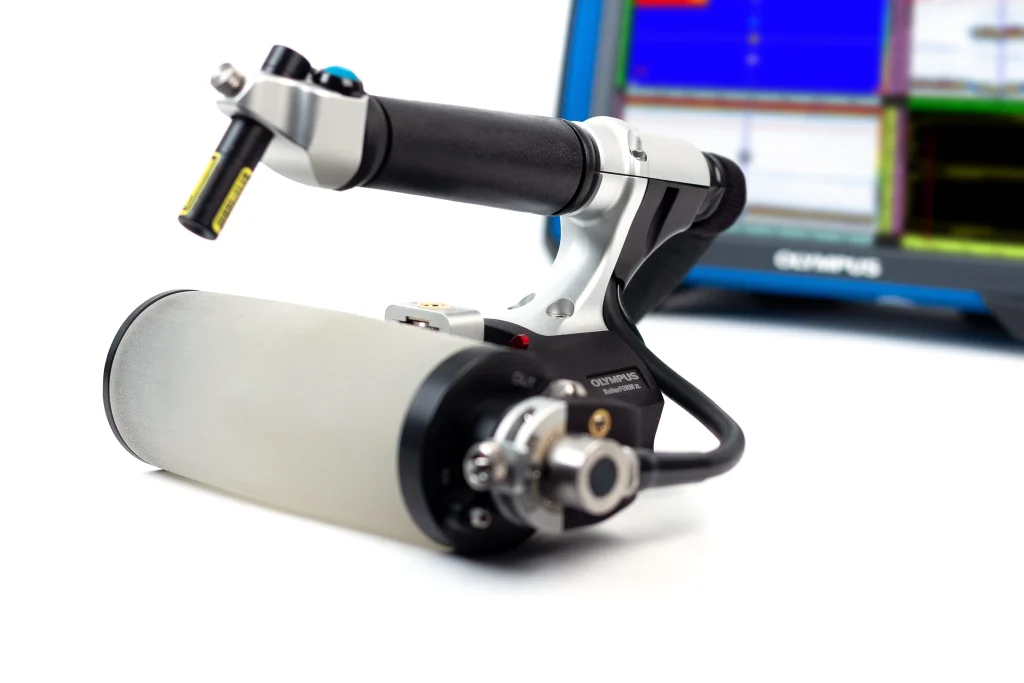

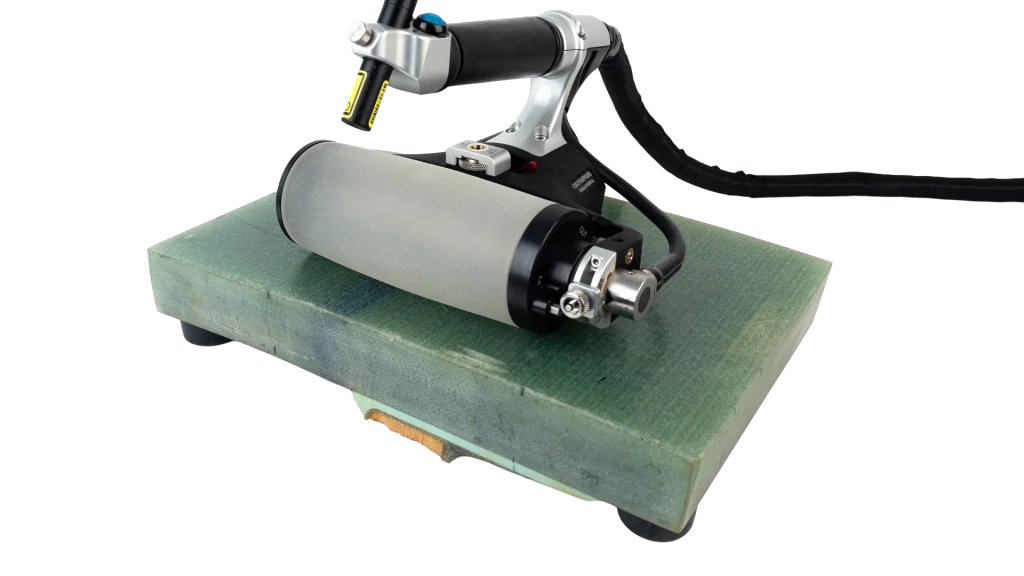

RollerFORM er konstrueret som en kompakt, manuel scanner, hvor probeelementerne er indkapslet i et vandfyldt hjul. Vandet fungerer som ensartet koblingsmedium mellem probe og emne og sikrer stabil signaloverførsel under hele scanningen.
Når hjulet føres hen over overfladen, opretholdes en kontinuerlig og kontrolleret kontakt. Det reducerer variationer i kobling og signalniveau sammenlignet med manuel punktmåling. Samtidig registrerer den integrerede encoder bevægelsen, så hver måling kobles til en præcis position langs scanningsretningen.
Den mekaniske stabilitet er afgørende ved både korrosionskortlægning og kompositinspektion, hvor små variationer i tykkelse, lagstruktur eller materialetilstand skal kunne identificeres og dokumenteres reproducerbart.
Anvendelser
RollerFORM anvendes i industrier, hvor større overflader skal vurderes systematisk som led i forebyggende vedligehold og tilstandskontrol.
I olie- og gasindustrien samt proces- og energisektoren anvendes scanneren til kortlægning af korrosion i tanke og trykbærende konstruktioner.
Inden for vindenergi og kompositproduktion anvendes den til inspektion af laminatstrukturer, hvor delamineringer og strukturvariationer skal kunne dokumenteres.
Formålet er at skabe et teknisk beslutningsgrundlag for vedligehold, reparation eller videre drift – baseret på målte og positionsregistrerede data.
Udvalgte fordele
RollerFORM kombinerer stabil mekanik og ensartet kobling med positionsregistrering i én samlet enhed. Den vandkoblede wheel probe reducerer variation i signalniveau og understøtter konsistente målinger over større arealer.
Den integrerede encoder gør det muligt at generere dokumenterbare kortlægninger, hvilket er væsentligt ved gentagne inspektioner og trendovervågning. Samtidig øger den kontinuerlige scanning effektiviteten sammenlignet med traditionelle punktmålinger.
Udvalgte nøglespecifikationer
- Manuel én-akse scanner
- Integreret phased array wheel probe
- Vandkoblet design
- Encoder til positionsregistrering
- Udviklet til korrosionskortlægning, tykkelsesmåling og kompositinspektion
For fuldstændige tekniske specifikationer henvises til producentens brochure .
Hvornår er RollerFORM den rette løsning?
RollerFORM er velegnet til inspektionsopgaver, hvor større arealer skal undersøges systematisk og dokumenterbart.
Ved korrosionskortlægning giver scanneren mulighed for at generere sammenhængende tykkelseskort fremfor enkeltstående målepunkter. Det giver et bedre grundlag for at vurdere vægttab, erosionszoner og generel materialetilstand i tanke, beholdere og pladekonstruktioner.
Inden for kompositmaterialer anvendes RollerFORM til vurdering af laminatopbygning og identifikation af delamineringer, porøsitet og variationer i bond-linjer. Den kontinuerlige scanning gør det muligt at danne et samlet billede af strukturen, hvilket er væsentligt ved inspektion af eksempelvis vindmøllevinger og større sandwichpaneler.
Scanneren er særligt relevant, når der er behov for sporbar dokumentation med positionsdata og ensartet datakvalitet ved manuel scanning.
Hvornår bør andre løsninger overvejes?
RollerFORM er udviklet til relativt plane eller svagt krumme overflader. Ved små rørdiametre, omkredssvejsninger eller komplekse geometrier vil en anden scanner ofte være mere egnet.
Teknologisk overblik
RollerFORM anvendes sammen med phased array ultralyd (PAUT – Phased Array Ultrasonic Testing).
Phased array-teknologien gør det muligt elektronisk at styre og fokusere ultralydsstrålen via flere elementer i samme probe. Det giver effektiv dækning af et defineret område i materialet og muliggør visualisering i tværsnit (B-scan) samt arealkort (C-scan).
Ved inspektion af stål anvendes teknologien typisk til måling af vægtykkelse og identifikation af korrosionsrelaterede reduktioner. I kompositmaterialer kan refleksioner fra laggrænser og defekter analyseres for at vurdere strukturens integritet.
Encoder-registreringen sikrer, at data kobles til position, hvilket er en forudsætning for sporbar og reproducerbar dokumentation over tid.
FAQ – RollerFORM
Kan RollerFORM anvendes til komposit?
Hvad er forskellen på RollerFORM og en traditionel enkeltprobe?
Er den egnet til små rør og svejseinspektion?
Kræver den særligt instrument?
