SVejseinspektion Scannere
scannere til ultralydsinstrumenter
Svejseinspektion med ultralyd stiller krav til stabil probeplacering, ensartet bevægelse og præcis positionsregistrering. En scanner til svejseinspektion sikrer kontrolleret føring af prober samt encoderbaseret registrering af position, så måledata kan dokumenteres og reproduceres.
Hos ENDOTEST rådgiver vi om valg af scanner i relation til geometri, adgangsforhold og dokumentationskrav – og sammensætter løsningen med instrument, prober og software.
PRODUKTER
svejseinspektion scannere fra EVIDENT (tidligere Olympus)
Hvad er en scanner til svejseinspektion?

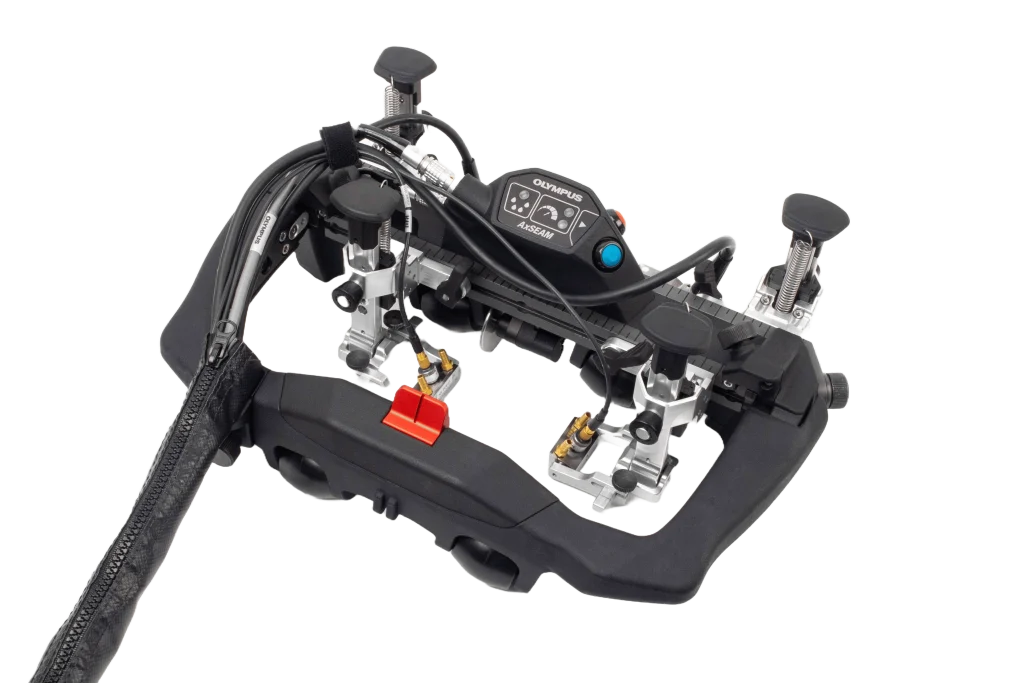

En svejsescanner er en mekanisk enhed, der styrer og registrerer bevægelsen af ultralydsprober hen over en svejsning. Scanneren:
- Fastholder korrekt probevinkel og tryk
- Sikrer jævn bevægelse langs svejsen
- Registrerer position via encoder
- Muliggør sporbar og dokumenterbar dataopsamling
Scannere anvendes typisk sammen med:
- Phased Array ultralyd (PAUT – Phased Array Ultrasonic Testing)
- TOFD (Time of Flight Diffraction)
- Konventionel ultralyd (UT)
Valget afhænger af svejsetype, materialetykkelse og gældende krav til dokumentation.
Hvorfor anvende scanner til svejsekontrol?
Ved manuel føring uden encoder er det vanskeligt at sikre ensartet scanning og reproducerbar dokumentation. En scanner er relevant, når:
- Der stilles krav til dokumenteret position (encoded scanning)
- Svejsningen skal inspiceres med flere probevinkler
- Der ønskes 2D- eller 3D-visualisering
- Inspektionen skal kunne gentages og sammenlignes
Encoderdata kobles direkte til instrumentets dataopsamling og giver et præcist billede af defekters placering og udstrækning.
