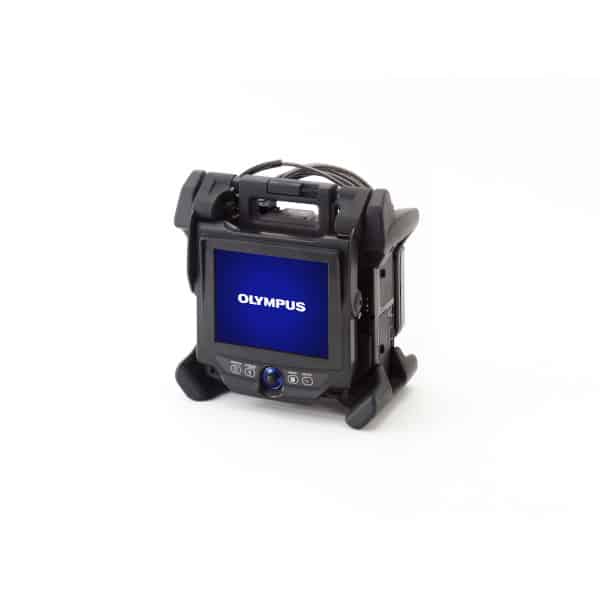

Olympus IPLEX NX
Det mest avancerede IPLEX videoskop, med udskiftelig indføringsslange, suveræn billedkvalitet, stærkt lys. Der er mulighed for forskellige diametre og længder samt model med arbejdskanal. Til applikationer hvor høj billedkvalitet er vigtig.
Ved interesse og et ønske om mere information, kontakt os her eller brug formularen nederst på siden. Mulighed for demonstration.
Beskrivelse
Valget som eksperterne tager til visuel inspektion. IPLEX NX videoskopet fra Olympus kombinerer høj kvalitet i billeder med intuitiv brugeroverflade, ergonomisk design og holdbarhed. Perfekt til inspektion i næsten alle miljøer.
Designet til mange forskellige inspektioner mm.
IPLEX NX kan konfigureres på seks forskellige måder for at maksimere brugerkomforten. Skærmen kan placeres til vedligeholdelse komfort, når du bruger IPLEX NX i forskellige miljøer. Konfigurationen kan ændres for at imødekomme enhver inspektionssituation. Tilføj den håndholdte fjernbetjening (ekstraudstyr) for den yderste lette og intuitiv kontrol.
Responsiv TrueFeel artikulation
- Hurtig og præcis artikulation
- Kontroller let omfanget ved let, behagelig betjening, der hjælper med at reducere træthed

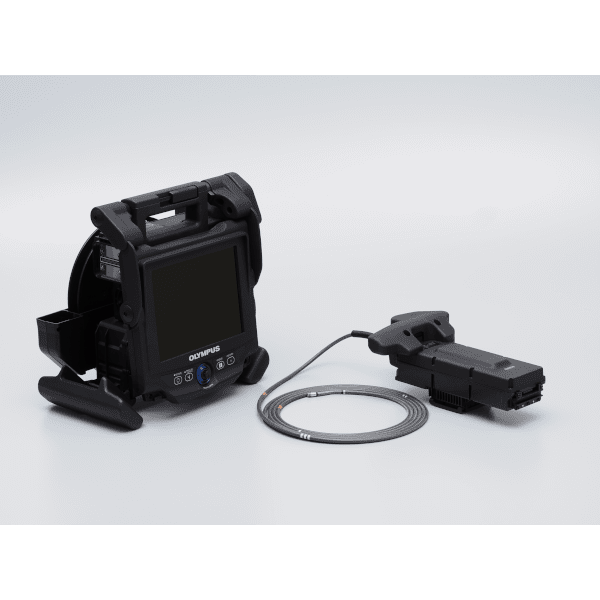

Udskiftelige indføringsslanger
Et enkelt NX -videoskop kan konfigureres til varierede inspektioner med 4,0 mm diameter (længder 3,5 m og 5,0 m), 6,0 mm diameter (længder 3,5 m, 5,0m og 7,5 m), og 6,2 mm diameter med arbejdskanal (længde 3,5 m).
Gradvist fleksibilitet af indføringsslangen
Indføringsslangerne fås i to typer. Ensartet stivhed og en speciel vævet model. Ved den specielle model er stivheden gradvist faldende mod den distale ende. Særligt ved længere og svære tilgængelige arbejdsområder sikre dette en manøvredygtig, hurtig og let tilgang.
Intern arbejdskanal til værktøj
Med lignende funktionalitet og kapacitet som et standard indsættelsesslange er arbejdskanalens anvendelsesområde en nyttig backup. Den giver alsidigheden til at bruge den til at opdage og fjerne fremmedlegemer(FOD).
• Indføringsslangen med intern arbejdskanal har en diameter af 6,2 mm.
• Seks tilgængelige interne gribeværktøjer, se nedenstående billeder.

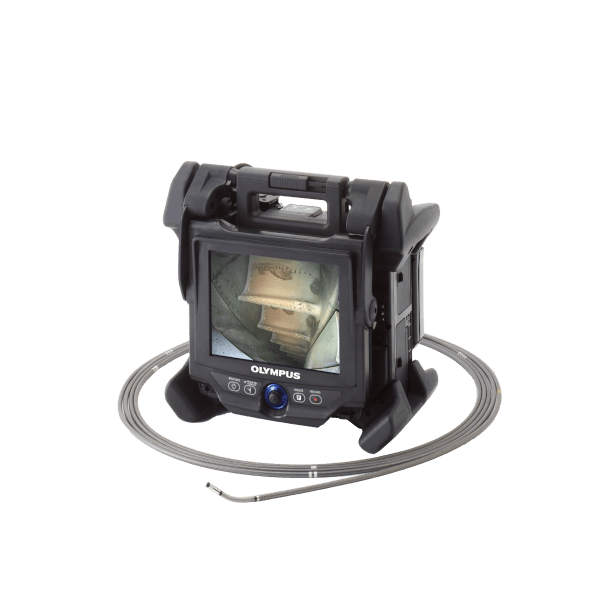

Læs mere omkring det avancerede videoskop på engelsk her, Brochure IPLEX NX Industrial Videoscopes.
Se vores andre fleksible videoskoper her.
Specifikationer:
| IV9435N | IV9450N | IV9635N | IV9650N | IV9675N | ||
| Indførselsslange | Indførselsslange | 4.0 mm | 4.0 mm | 6.0 mm | 6.0 mm | 6.0 mm |
| Skop længde | 3.5 m | 5.0 m | 3.5 m | 5.0 m | 7.5 m | |
| Ydre | Wolfram med lang holdbarhed | |||||
| Tube fleksibilitet | Ensartet stivhed | Indføringsslangen fleksibilitet er gradvist stigende mod den distale ende | ||||
| Optisk system | Synsfelt | Kan vælges med den optiske tipadapter Adapter til stereomåling fastgør bar | ||||
| Synsretning | ||||||
| Belysning | Højintensiv laserdiode | |||||
| Artikulationsafsnit | Artikulationsvinkel Op / ned / højre / venstre | 130° | 180° | 150° | ||
| Artikulation | TrueFeel skop tipartikulering med elektronisk power-assist | |||||
Base enhed
| IV9435N | IV9450N | IV9635N | IV9650N | IV9675N | ||
| Dimensioner (B x H x D) | 320 mm x 310 mm x 180 mm | |||||
| Vægt | 3.9 kg | |||||
| Ca. system vægt (med batteri og SDHC kort) | 7.1 kg | 7.2 kg | 7.3 kg | 7.4 kg | 7.6 kg | |
| LCD-skærm | 21,34 cm berøringsskærm LCD | |||||
| Input / output terminal | Input terminal | S-Video | ||||
| Output terminal | VGA | |||||
| USB-stik | Type A-stik, version 2.0 standarder | |||||
| Strømforsyning | Batteri: 14.8 V nominal, ca. 100 minutters driftstid Vekselstrøm: 100 W to 240 W, 50/60 Hz (med medfølgende vekselstrømsadapter) | |||||
| Optagelsesmedier | SDHC-kort og USB-flashhukommelse (kun optagelse af stillbillede) | |||||
| Stillbillede optagelse | Opløsning | H768 x V576 (Pixel) | H1024 x V768 (Pixel) | |||
| Optagelsesformat | Komprimeret JPEG-format | |||||
| Videooptagelse | Opløsning | H768 x V576 (Pixel) | H1024 x V768 (Pixel) | |||
| Optagelsesformat | MPEG-4 AVC (H.264) format, Windows Media Player kompatibel | |||||
| Stereomåling | Afstand | Afstand mellem to punkter | ||||
| Point-to-line | Vinkelret afstand mellem et punkt og en brugerdefineret linje | |||||
| Dybde | Ortogonal dybde / højdeafstand mellem et punkt og et brugerdefineret plan | |||||
| Områder / linjer | Flere punkts omkreds og måling af området | |||||
| 3D-modellering | Live tværsnit, X / Y / Z-akse rotation, 2x farvetilpasning | |||||
| Scalarmåling | Afstand mellem to punkter baseret på en kendt måling i det samme plan | |||||
Optisk adapter variation
4.0 mm Optisk
| AT80D/FF-IV94N | AT120D/NF-IV94N | AT120D/FF-IV94N | AT100S/NF-IV94N | AT100S/FF-IV94N | AT70D/70D-IV94N | AT50S/50S-IV94N | ||
| Optisk system | Synsfelt | 80° | 120° | 120° | 100° | 100° | 70°/70° | 50°/50° |
| Synsretning | Fremad | Fremad | Fremad | Side | Side | Fremad | Side | |
| Dybdeskarphed*1 | 35 til ∞ mm | 2 til 200 mm | 17 to til mm | 2 til 15 mm | 8 til ∞ mm | 5 til 200 mm | 3 til 150 mm | |
| Distal ende | Ydre diameter*2 | 4.0 mm | 4.0 mm | 4.0 mm | 4.0 mm | 4.0 mm | 4.0 mm | 4.0 mm |
| Distal ende*3 | 20.1 mm | 20.2 mm | 20.1 mm | 22.9 mm | 22.9 mm | 22.3 mm | 26.7 mm |
6.0 mm Optical Adaptors
| AT50D/FF-IV96N | AT80D/FF-IV96N | AT120D/NF-IV96N | AT120D/FF-IV96N | AT120S/NF-IV96N | AT120S/FF-IV96N | AT90D/90D-IV96N | AT70S/70S-IV96N | ||
| Optisk system | Synsfelt | 50° | 80° | 120° | 120° | 120° | 120° | 90°/90° | 70°/70° |
| Synsretning | Fremad | Fremad | Fremad | Fremad | Side | Side | Fremad | Side | |
| Dybdeskarphed*1 | 50 til ∞ mm | 20 til ∞ mm | 7 til 300 mm | 19 til ∞ mm | 4 til 150 mm | 20 til ∞ mm | 5 til 250 mm | 4 til 250 mm | |
| Distal ende | Ydre diameter*2 | 6.0 mm | 6.0 mm | 6.0 mm | 6.0 mm | 6.0 mm | 6.0 mm | 6.0 mm | 6.0 mm |
| Distal ende*3 | 21.3 mm | 21.3 mm | 21.4 mm | 21.4 mm | 26.6 mm | 26.6 mm | 25 mm | 31.2 mm |
*1. Angiver synsafstand med optimalt fokus.
*2. Adapteren kan indsættes I et ø4,0 mm og ø6,0 mm hul, når det monteret på omfanget.
*3. Angiver længden af den stive del ved omfangets distale ende, når den er monteret.
Overholder MIL-STD (militær standard)
| Vibration | MIL-STD-810G, Metode 514.6, Fremgangsmåde I (Generel vibrationstest) |
| Stød | MIL-STD-810G, Metode 516.6, Fremgangsmåde IV (Transit drop test) |
| Vandafvisende | MIL-STD-810G, Metode 506.5, Fremgangsmåde I (Regn og blæsende regntest) |
| Fugtighed | MIL-STD-810G, Metode 507.5 |
| Salt tåge | MIL-STD-810G, Metode 509.5 |
| Sand og støv | MIL-STD-810G, Metode 510.5, Fremgangsmåde I (Blæsestøvtest) |
| Is/Frysende regn | MIL-STD-810G, Metode 521.3 |
| Elektromagnetisk interferens (EMI) | MIL-STD-461F, RS103 over dæk |
| Eksplosiv atmosfære | MIL-STD-810G, Metode 511.5 (Betjening I en eksplosiv atmosfære test) |
Dimensioner
Tilbehør
Fjernbetjening (MAJ-2260)
Denne mindre fjernbetjening giver mulighed for at justerer lysstyrke, zoom, skift af visning på skærm, optag, joystik justering, målefunktioner og meget mere…
Lithium batteri (NP-L7S)
Ladestation (JL-2PLUS/OL-1)
Har plads til 2batterier.
Langt skærmkabel (MAJ-2261)
2meter langt skærmkabel der gør det muligt at flytte skærmen på videoskopet.
Optiske adaptere
IPLEX NX har et omfattende udvalg af optiske adaptere, der opfylder kravene til enhver applikation.
Stift indføringsrør (MAJ-1253 / MAJ-1737)
Fås til 6mm/6,2mm og 4mm. Til sættet medfølger længder af 250mm, 340mm og 450mm.
Kuffert til indføringsslanger (MAJ-2262 / MAJ-2501)
Udskiftelige indføringsslanger kan sikkert opbevares og transporteres komfortabelt til inspektionssteder.
